在進行活動策劃時，有時需要繪制活動場地的平面圖，但是專業制圖軟件CAD也不是短時間內能夠輕易掌握的。那么，今天就為大家分享利用Coreldraw軟件來制作場地平面圖，雖然效果會比較粗糙，但是整體觀感上還是可以滿足的。

1、精確測量現場，掌握實際尺寸。因為Coreldraw軟件不能自動生成尺寸及其明細，所以在制圖之前，需要對整個利用的場地進行精細的測量。在草圖上標注對應的尺寸和物體說明，方便后期制圖時能夠得心應手。

2、在Coreldraw軟件制圖

1）墻體的制作

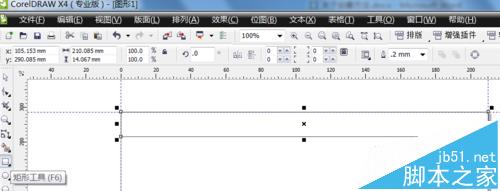

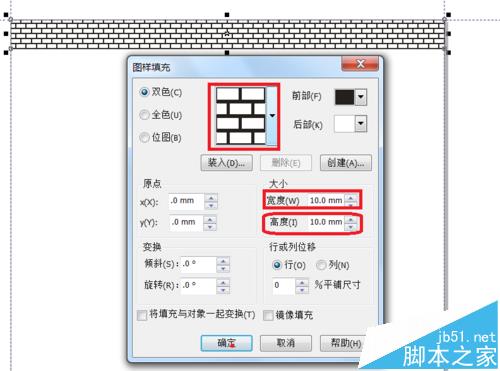

單擊左側工具欄中的“矩形工具”，在編輯頁面按需要拖動一個長方形，然后單擊“填充工具”，選擇“圖樣填充”，在出現的對話框中選擇如圖所示的墻體狀，改變一下系統默認的寬度和高度，點擊“確定”按鈕就生成了墻體效果啦。

2）出入口（門）的制作

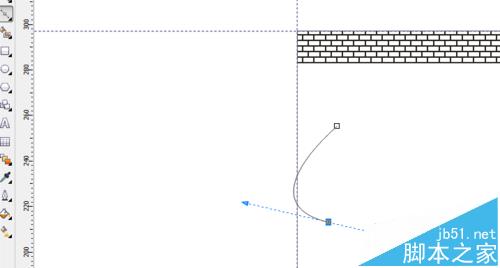

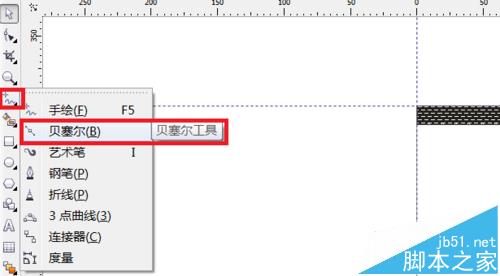

單擊左側工具欄中的“手繪工具”，選擇“貝塞爾工具”，然后鼠標單擊在編輯頁面進行拖動，直至成為1個弧形，然后在點擊“手繪工具”，按住Ctrl鍵畫出2條直線。直線會自動對接弧線的節點，所以出現“節點”字樣的時候就可以再點擊一次鼠標。

這樣，一個門的雛形就形成了，如果有需要，還可以調整線條的厚度。

3）尺寸的標注

對于平面圖而已，尺寸是必不可少的元素。

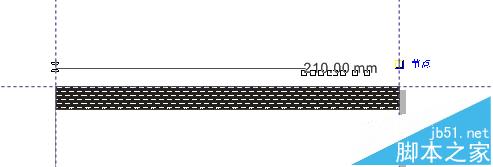

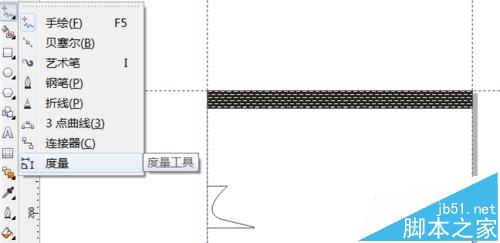

單擊左側工具欄中的“手繪工具”，找到“度量工具”。然后根據需要調整度量工具的方向來測量圖形中的物體距離。

選擇好測量的起點后，鼠標單擊一下，然后在選擇的終點上面再單擊一下鼠標。這個時候，度量工具就會將該段距離的尺寸顯示出來，單位是毫米。

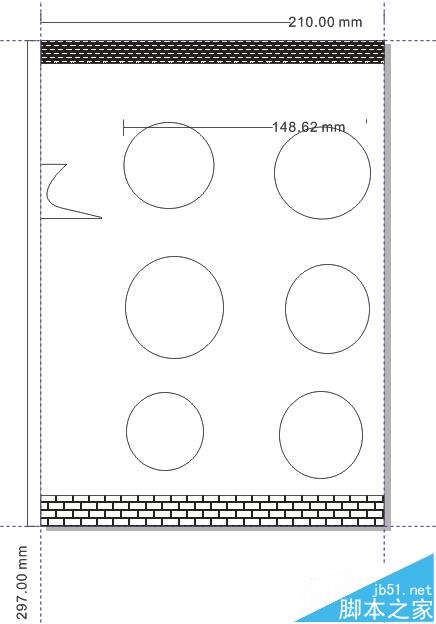

3、根據需要，標注所需要的尺寸，放置所需要的物體，調整其形狀，這樣，一張初步的圖紙就形成了。
