CorelDRAW 為設計師常用的平面設計軟件，它的繪圖功能也非常強大，用它來繪制線路圖也是非常方便的，今天我們和大家分享的是CorelDRAW X4 繪制深圳地鐵線路圖，繪制一張矢量的高清地鐵線路圖。

1、我們先在網上查看與搜索關于“深圳地鐵最新線路圖”，由于網上的多為像素與尺寸比較小的JPG圖片，如果想打印大尺寸的畫面，那么會不清晰，因此，我們使用CorelDRAW X4進行重新的繪制，這樣便可以繪制出一張矢量的“深圳地鐵最新線路圖”了，可以設置相關輸出尺寸進行打印輸出了。如下圖：

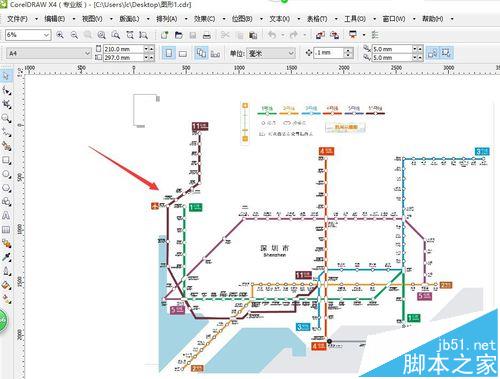

2、打開CorelDRAW X4，將提前準備好的JPG地鐵最新線路圖導入到CorelDRAW工作臺上，如下圖：

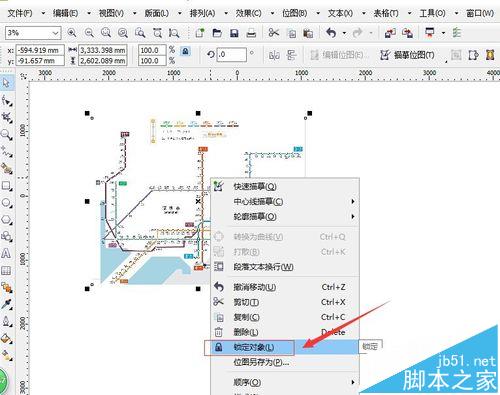

3、在導入的JPG地鐵最新線路圖素材上，鼠標點擊右鍵，對圖層進行鎖定，這樣為了方便在上面進行繪制線路，避免繪制過程中誤拖動圖層，發生位置的問題。

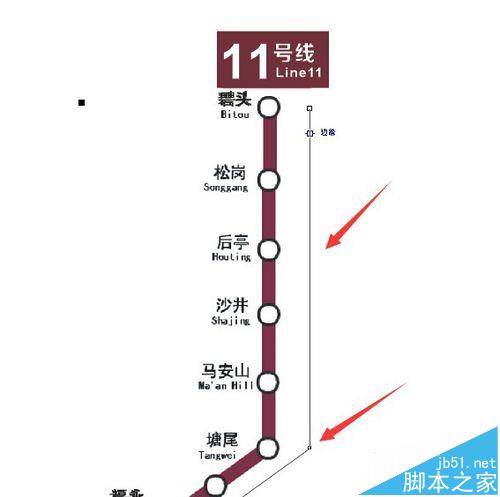

4、在CorelDRAW X4左側工具欄上“手繪”工具下的小三角，彈出下拉菜單選項，選擇“貝塞爾”工具，在工作臺上，對照線路進行繪制線條，如下圖：

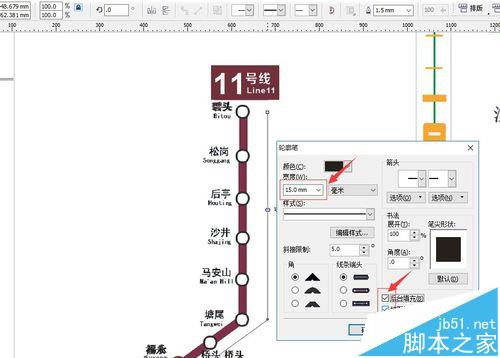

5、選擇剛繪制的線條，按F12鍵，彈出“輪廓筆”菜單，設置適當的寬度，如我們設置為15mm，這個寬度可以根據需要設；勾選下面的“后臺填充”與“按圖像比例顯示”，并選擇好顏色。

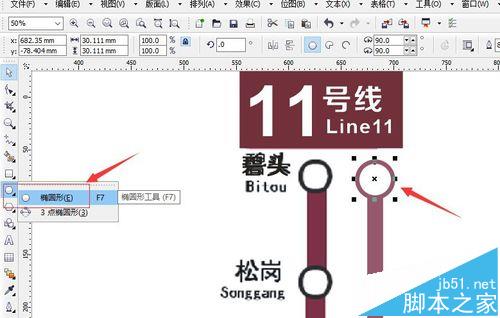

6、在工具欄選擇“橢圓形”工具，按住shift鍵進行圓形繪制，對照素材圖型大小進行繪制，在顏色選擇欄里右鍵點擊顏色變更圓形的邊框顏色，填充圓形中間為白色，同時完成后按F12如上操作，設置圓形邊框線條的大小。（例如設置寬度為8mm，并勾選下面的“后臺填充”與“按圖像比例顯示”），然后復制多個圓形圖，對照線路上進行排列。

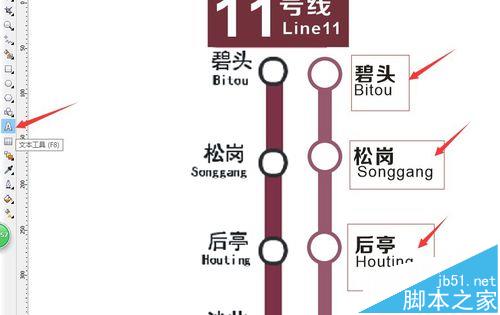

7、對照圖片素材，在工具欄上選擇“文本”工具，輸入站點名稱與英文名稱，如下圖：

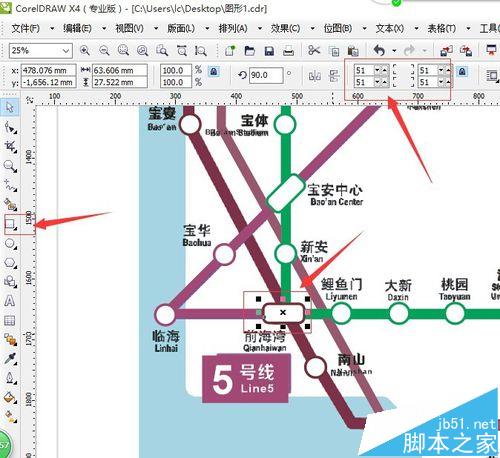

8、根據上述的步驟，進行對照繪制，沿著線路進行不同的顏色線條繪制，并輸站點名稱的中英文。對于線路上的交接點繪制，選擇矩形工具，繪制出一個長方形，并按F12，設置邊框大小與顏色，方法參數上述步驟。然后，選擇“選擇”工具，將矩形四角拖動，變成圓角。如下圖。

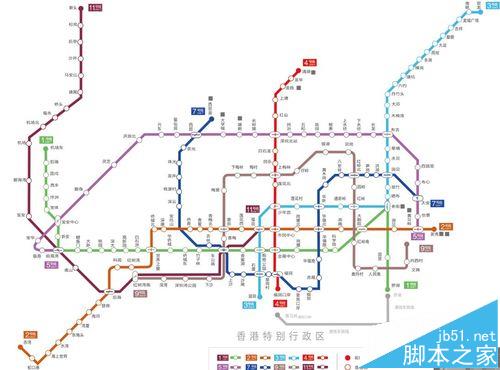

9、細心繪制線條線路，并調整好，繪制完成后，由于是CDR繪制的矢量圖，這樣導出JPG格式圖片后，就可以自行設置導出的尺寸了。如下圖：

10、一張漂亮的深圳地鐵最新線路圖繪制完成。

注意事項：

在繪制線條過程中可以分別對線條進行鎖定，避免移動到位置。繪制完成后再取消鎖定即可。
