CorelDRAW不僅在排版布局方面有著出色的表現、工業設計也時常會涉及。在以上的教程中我們知道如何做一個標準數值的扇形統計圖，如果，在美化一下這個統計圖，添加上立體效果，要怎樣做呢，本文分享立體化扇形統計圖的操作流程。

1、舉例說明：比如要做扇形統計圖已知百分比分別為45%、30%、25%。在工具箱中選擇“橢圓形工具”按住Ctrl鍵繪制正圓。

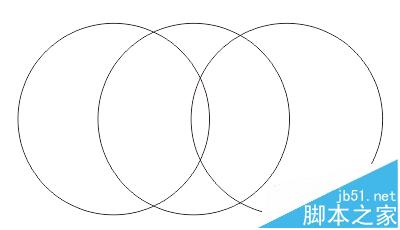

2、Ctrl+C、Ctrl+V原位復制粘貼3份（這步根據統計圖的個數），或者執行水平、垂直居中對齊。

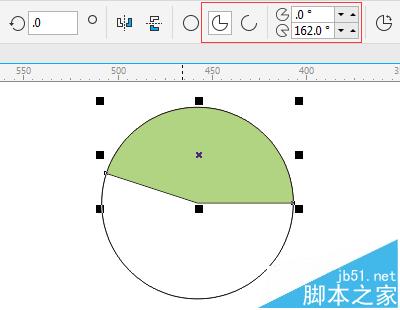

3、選擇最上面的圓形，計算得出45%的占比即162°，在屬性欄輸入起始角度為0°，結束角度為162°，點擊“餅形”按鈕，鼠標左鍵單擊調色板填充任意顏色，如圖所示。

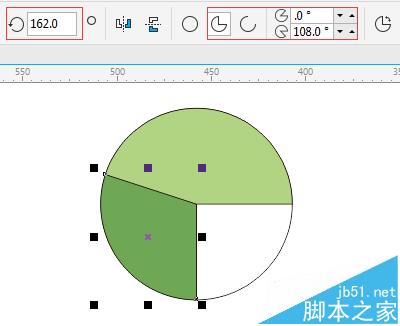

4、選擇第二個圓，計算得出30%的占比即108°；在屬性欄依次輸入旋轉角度為162°（即第一個扇形的結束角度），點擊“餅形”按鈕，設置起始角度為0°，結束角度為108°，并填充顏色，如圖所示。

注：這個最好是按照屬性欄順序依次設置，因為這塊有小伙伴反映會出錯，或圓之間不能銜接。

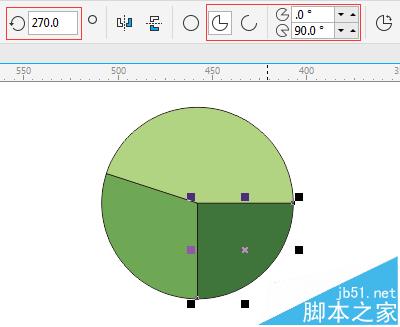

5、選擇第最后一個圓，將兩圓旋轉角度相加輸入旋轉角度值270°，計算得出25%的占比即90°，點擊“餅形”按鈕，設置起始角度為0°，結束角度為90°，并填充顏色，如圖所示。

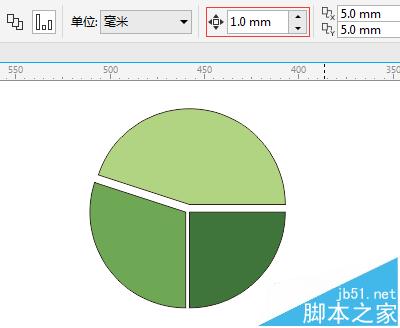

6、在CorelDRAW軟件繪圖界面，不選擇任何對象的情況下，單擊“選擇工具”，調整微調距離為1，按Enter鍵確定。關于微距調整的相關內容請參閱：CorelDRAW X7中如何調整微距和再制距離。將各個扇形之間留有適當距離，如圖所示。

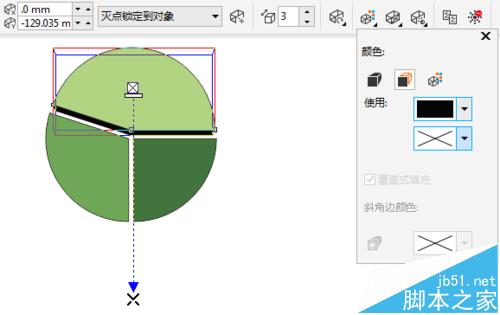

7、選擇“立體化工具”單擊要添加立體效果的圖形，按住Ctrl鍵垂直向下拖動。向上拖動控制線中的白色矩形調節鈕，以改變對象立體化的深度。設置立體化效果顏色為使用純黑色，如圖。

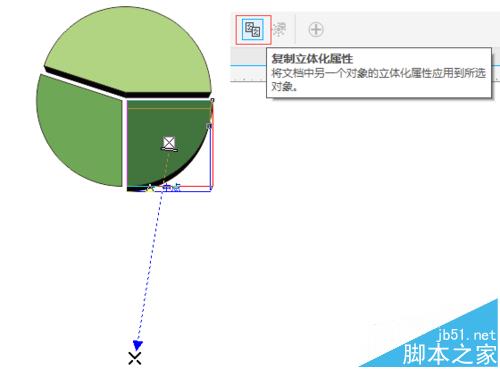

8、添加完成一個，其余的兩個復制前面的效果就好了。點擊右下角扇形，單擊屬性欄“復制立體化屬性”按鈕，出現粗黑箭頭時點擊上面立體化效果即可實現立體化的復制，復制完成以后，還要對方向進行調整，以保證正確透視。

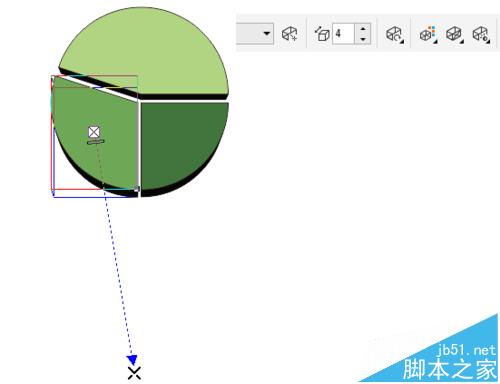

9、左下角的扇形立體化復制效果類似。

10、添加相應文字，立體化扇形統計圖制作完成。

注意事項：

屬性欄位置要依次輸入，不然會亂。
