大家都知道，CorelDRAW簡稱CDR。相信很多朋友在學習CDR軟件的時候，都遇到過和我一樣的情況——不會繪制量角器。即使現在網絡上有很多視頻教程，但由于其往往前后內容連貫性強，單一視頻不夠詳盡，很難有效幫助到我們。下面，就讓我來給大家分享一下我的經驗，幾大步驟成功繪制出一個漂亮的半圓直徑為80mm量角器（量角器大小可按比例自定）。

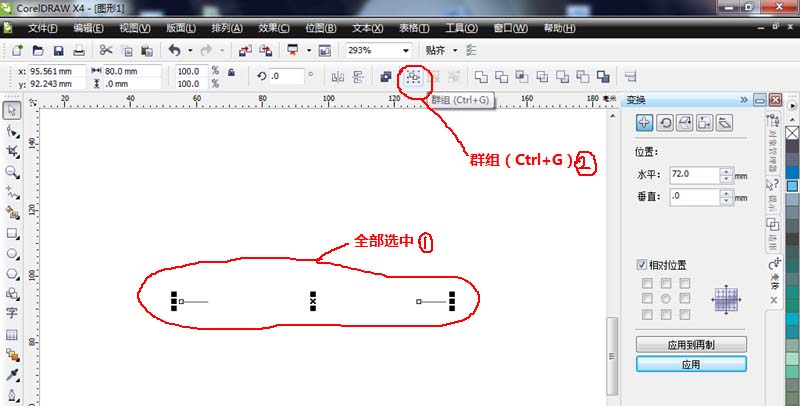

1、打開CorelDRAW X4軟件，打開菜單欄【排列】→【變換】→【位置】（或菜單欄【窗口】→【泊塢窗】→【變換】→【位置】）。用【手繪】工具（F5）或【鋼筆】工具繪制一條水平的8mm長的線段，再用【位置】工具，勾選【相對位置】，水平向右72mm再制一條8mm的線段，選中兩條線段，按Ctrl+G【群組】。

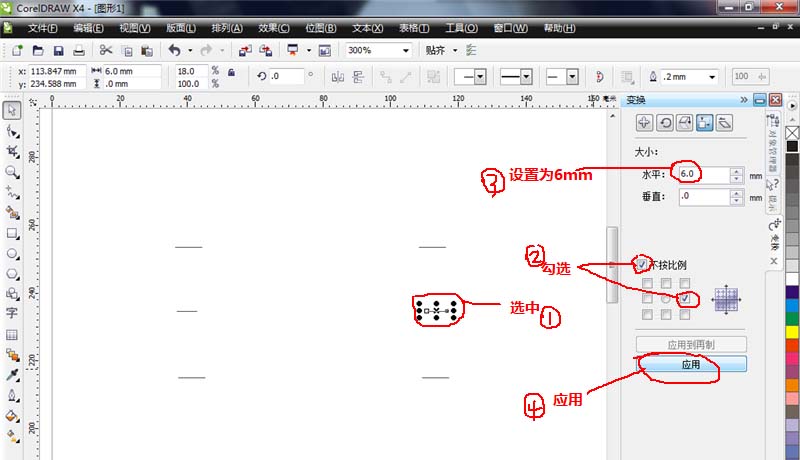

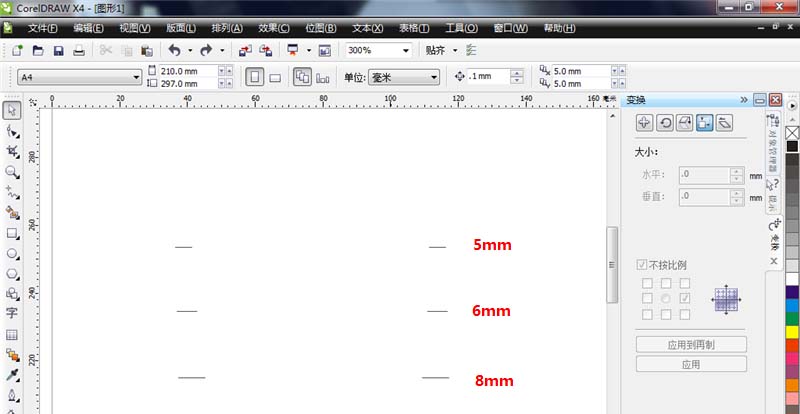

2、選中兩條線段，復制兩次。將【變換】工具組切換到【大小】，按住Ctrl鍵，選中其中一組的左側線段，用【大小】工具，勾選【不按比例】，鎖定左端，將其長度改為6mm；再選中其右端線段，鎖定右端，同樣將其長度改為6mm。再用相同方法，將另一組的兩條線段長度改為5mm。

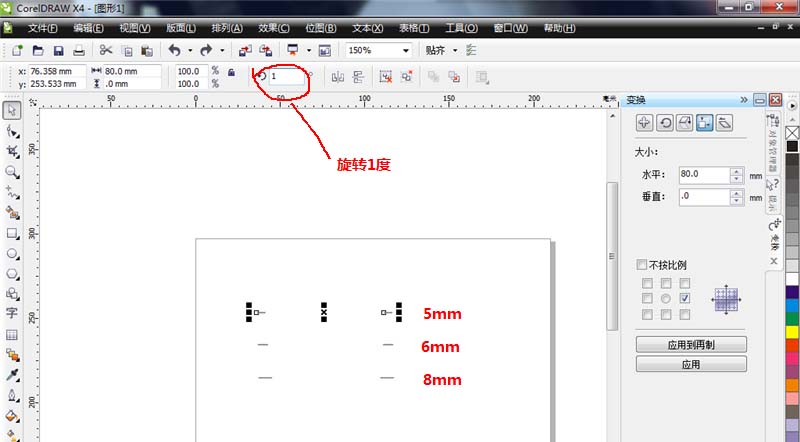

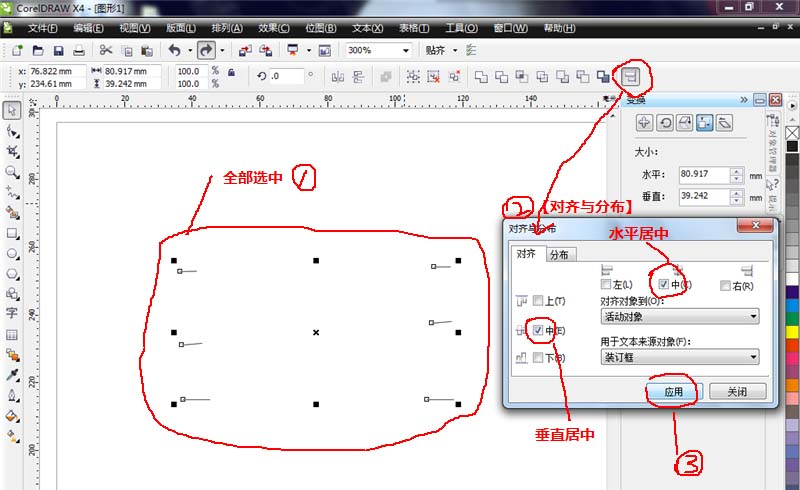

3、將線段為5mm的那組旋轉1度，線段為6mm的那組旋轉5度，線段為8mm的那組保持不變。全部選中，用【對齊與分布】將其水平居中、垂直居中對齊（或直接按快捷鍵C和E鍵）。

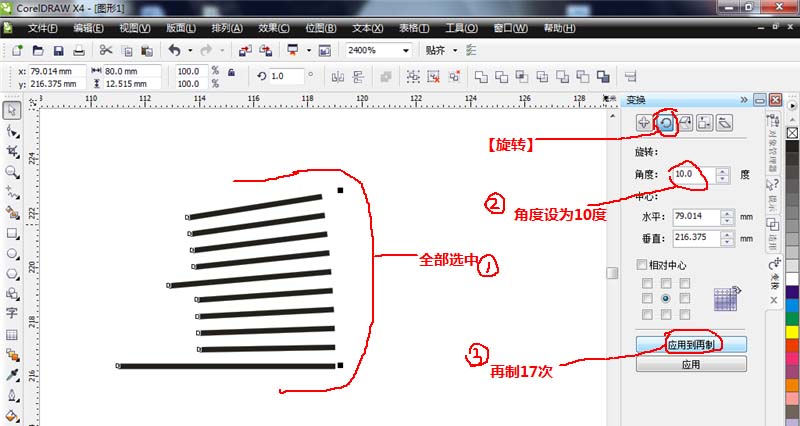

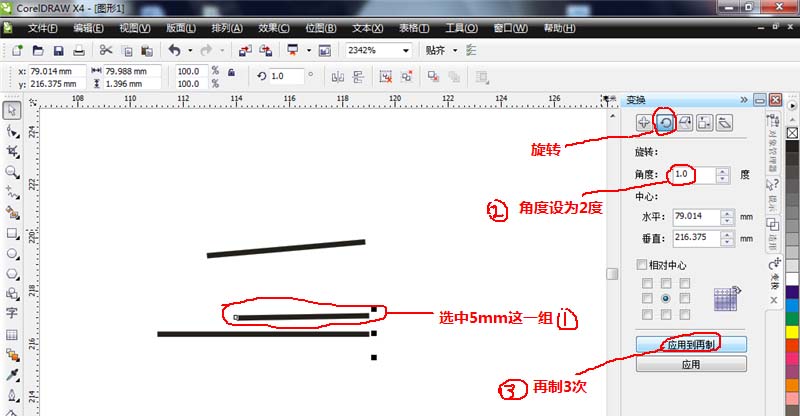

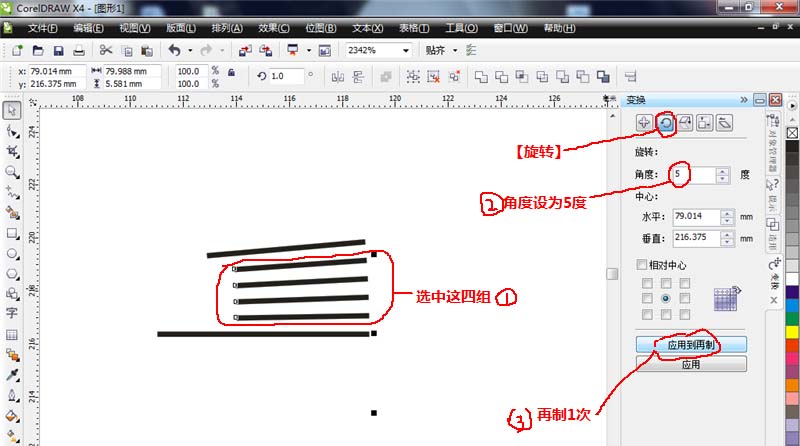

4、將【變換】工具組切換到【旋轉】，按住Alt鍵，選中5mm的那一組，【角度】設為1度，再制3次。按住Alt鍵，選中5mm的四組，【角度】設為5度，再制1次。全部選中，【角度】設為10度，再制17次，所有刻度圍成一個圓圈。
