想要畫一個彩色的箭頭流程圖，該怎么繪制呢？我們可以使用CDR中自帶的箭頭形狀，制作矢量箭頭流程圖，效果也是很不錯的，下面我們就來看看詳細的教程。

步驟1：鼠標左鍵單擊并懸停三秒“多邊形工具”，在展開的多種形狀工具中選擇“箭頭形狀”，屬性欄中會顯示相關選項，單擊“完美形狀”挑選器按鈕，然后從列表中選擇第一個箭頭形狀。

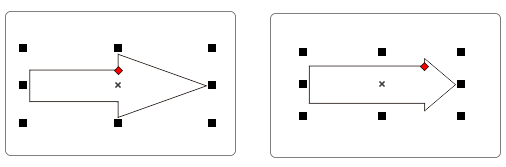

步驟2：在頁面中按下鼠標左鍵并拖動，松開鼠標后可繪制出選擇的形狀。移動“輪廓溝槽的菱形手柄”的位置，可以改變箭頭的外形，這個根據需要自行調整。

步驟3：選擇箭頭形狀，Ctrl+Q轉曲，按下F10，使用“形狀工具”結合屬性欄“轉換為曲線”功能改變曲線形狀，如下圖所示。

步驟4：填充任意顏色并去除輪廓，然后按住Shift從右向左復制（因為圖層順序的原因），也可以從左向右復制，但之后要調整順序（調整順序快捷鍵：從左到右可以依次按下Ctrl+End）。

步驟5：先復制出一個，然后按下Ctrl+R等距復制多個，如下圖所示。

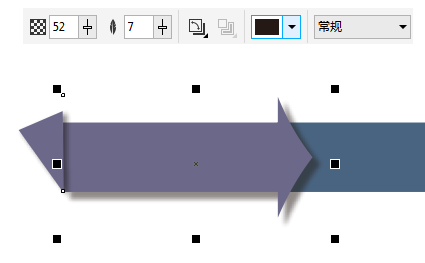

步驟6：用貝塞爾工具繪制小三角形，放在流程圖左側，保持完整性，然后添加陰影效果，并調整參數。

步驟7：分別復制第一箭頭的陰影效果，復制方法：先選擇要添加陰影的對象，然后點擊陰影工具，在屬性欄中點擊“復制陰影效果屬性”按鈕，出現黑色箭頭時，單擊要復制的帶有陰影效果的圖形即可，以后的每一個圖形重復此操作就好了。

如果覺得這么做麻煩，也可以在一開始就應用陰影效果，全選圖形和陰影，然后再Ctrl+R等距復制，小編之所以這么做，是想讓大家學習復制陰影的方法哦。最后，添加文字，以同樣的方法等距復制，箭頭流程圖制作完成。

以上就是cdr設計彩色箭頭流程圖的教程，希望大家喜歡，請繼續關注武林網。
