cdr中可以標注尺寸，該怎么標注呢？我們可以使用標注尺寸工具組包來實現，下面我們就來看看詳細的教程。

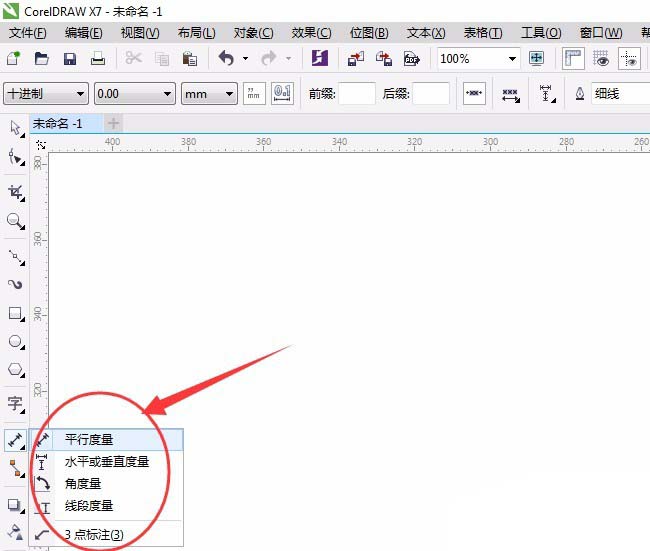

1、CorelDRAW X7標注尺寸工具組包括：平行度量工具、水平或垂直度量工具、角度量工具、線段度量工具和3點標注工具。

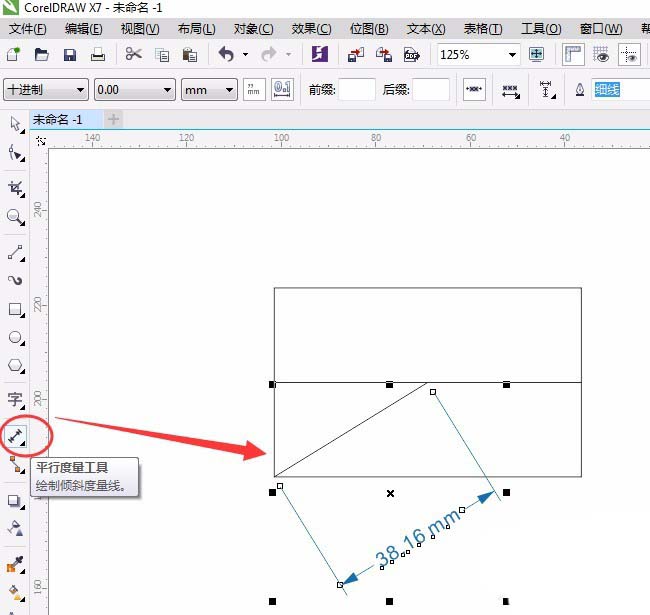

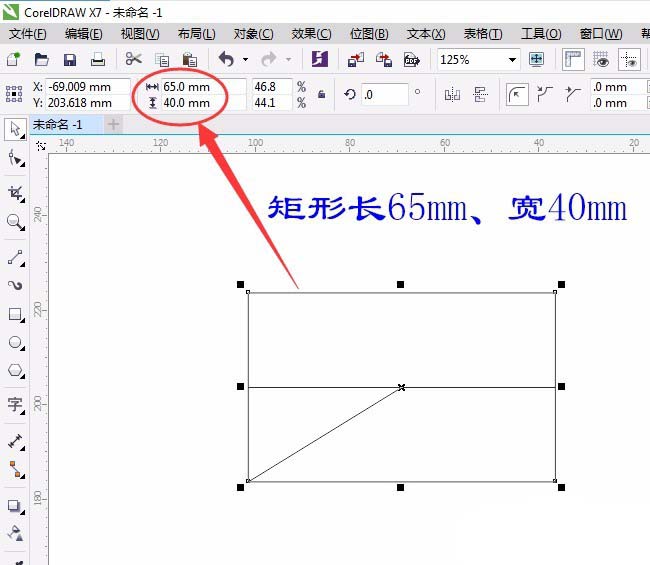

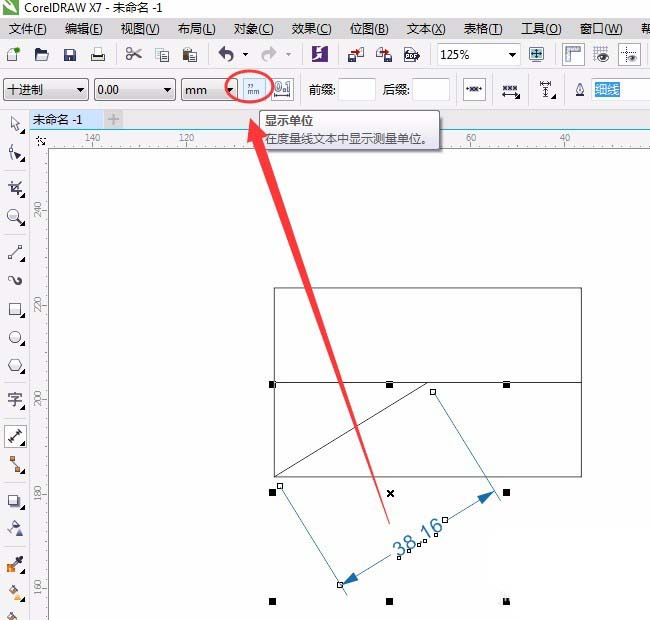

2、平行度量工具：繪制傾斜度量線，即圖形中斜線的長度。繪制出圖形在屬性欄中改一些尺寸，操作時從起點開始單擊不放松鼠標拖動到端點后放松鼠標再往上或往下拖動后單擊。在屬性欄中可以設置，如隱藏單位等。

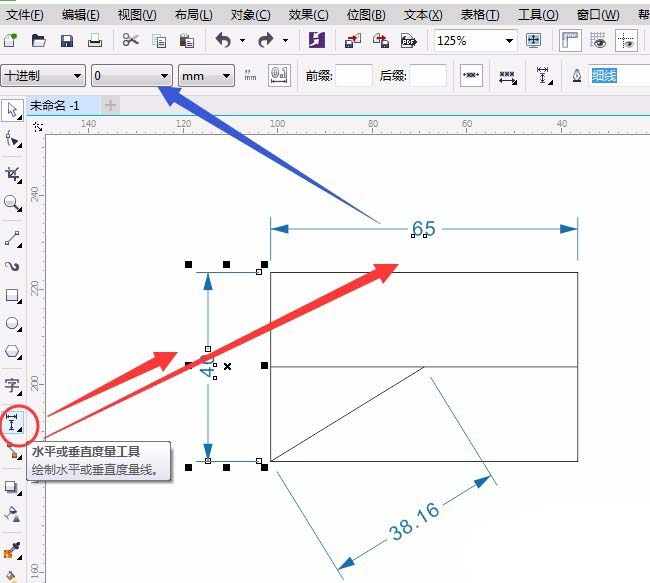

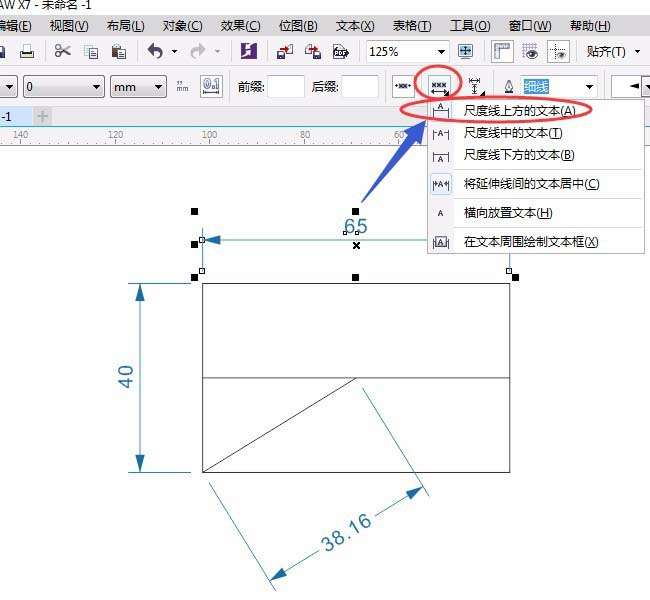

3、水平或垂直度量工具：繪制水平或垂直度量線。在屬性欄中改小數點，尺寸數字在上面等。

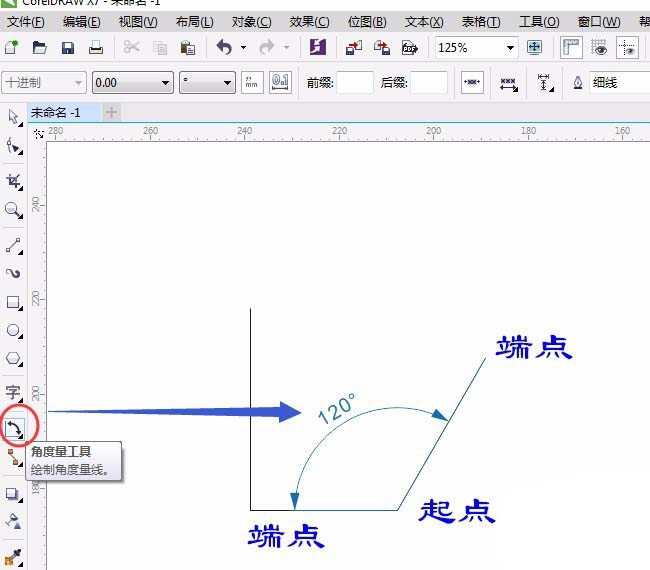

4、角度量工具：繪制角度量線。標注時從起點開始到端點和端點。

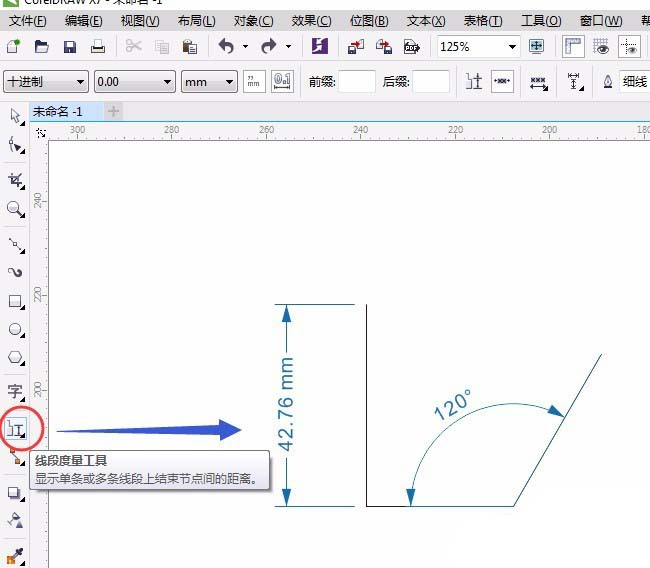

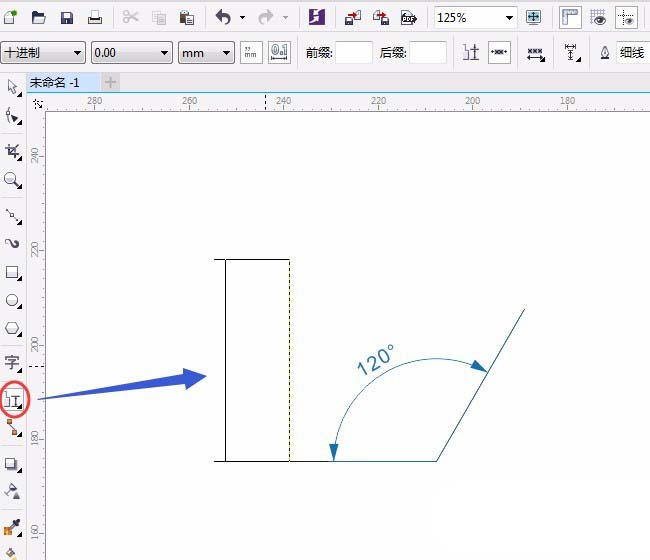

5、線段度量工具：顯示單條或多條線段上結束節點間的距離。即不需要單擊起點到端點，只要單擊標注線上任一處都可以再拖動單擊。

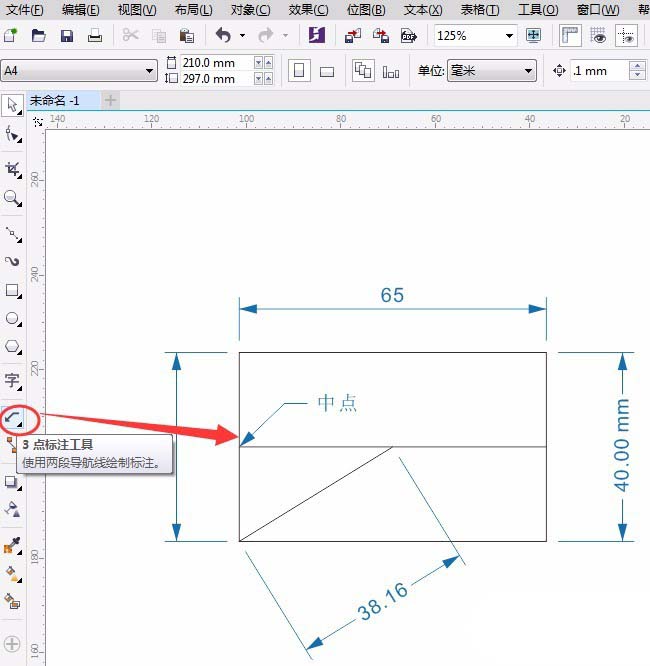

6、3點標注工具：使用兩段導航線繪制標注。操作時單擊起點后不放松鼠標拖動后放松再拖動輸入文字等。

7、簡單些平面圖形可以在CorelDRAW X7畫出并標注，復雜的平面圖一般只能在CAD軟件中畫出。

以上就是cdr標注尺寸的方法，希望大家喜歡，請繼續關注武林網。
