一般的彩盒都是通過AI(Artificial Intelligence)軟件或者CDR(CorelDRAW)來完成制作，今天我們就來看看使用CDR來制作彩盒最初的線稿模子，平面圖的教程，詳細請看下文介紹。

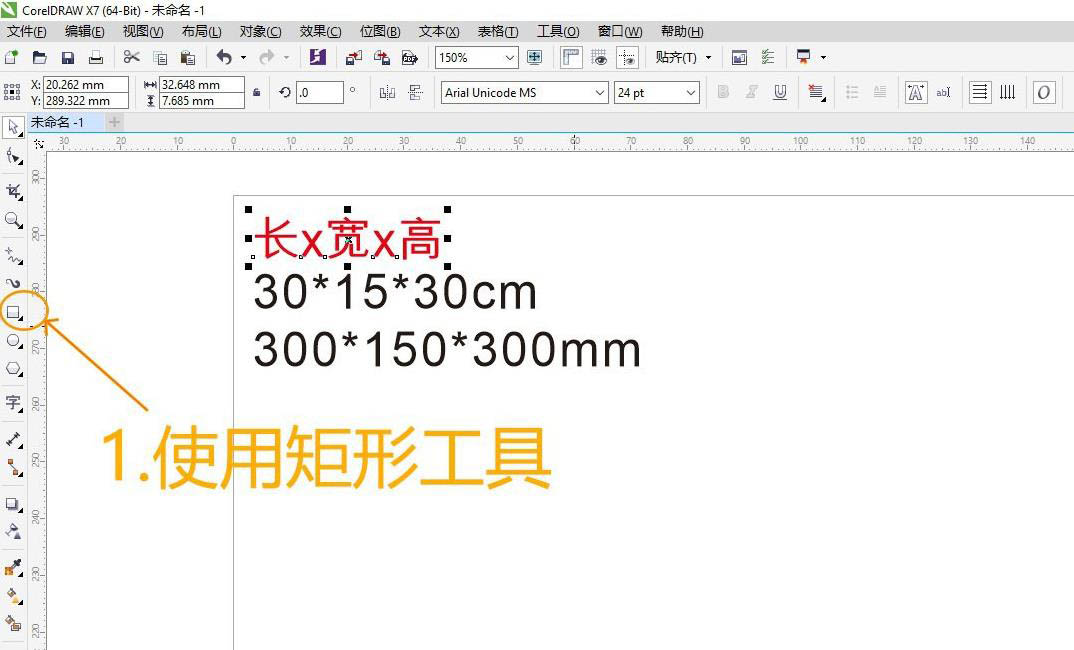

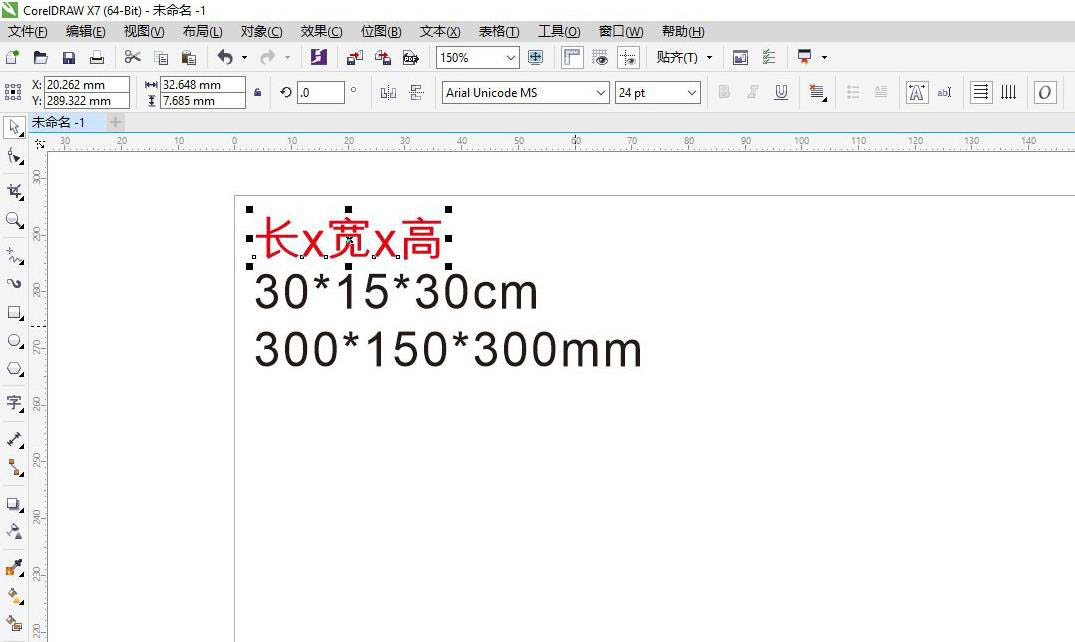

1、打開cdr軟件，新建一個文件，確定彩盒的最初尺寸，假設彩盒是30*15*30cm，那么換算成mm就是300*15*30mm

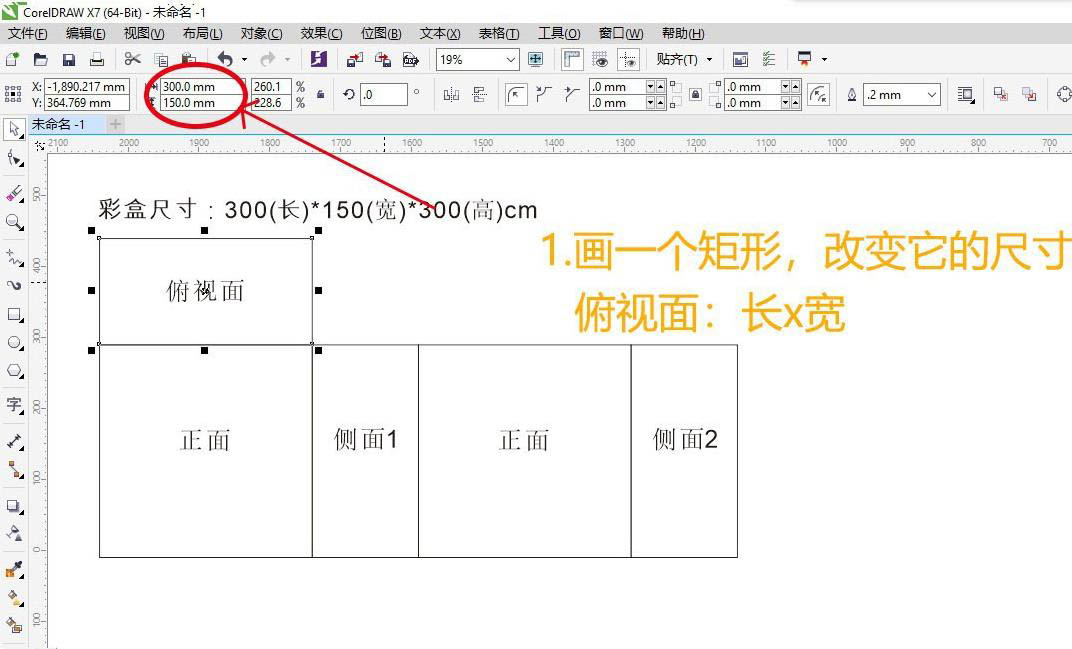

2、使用矩形工具。

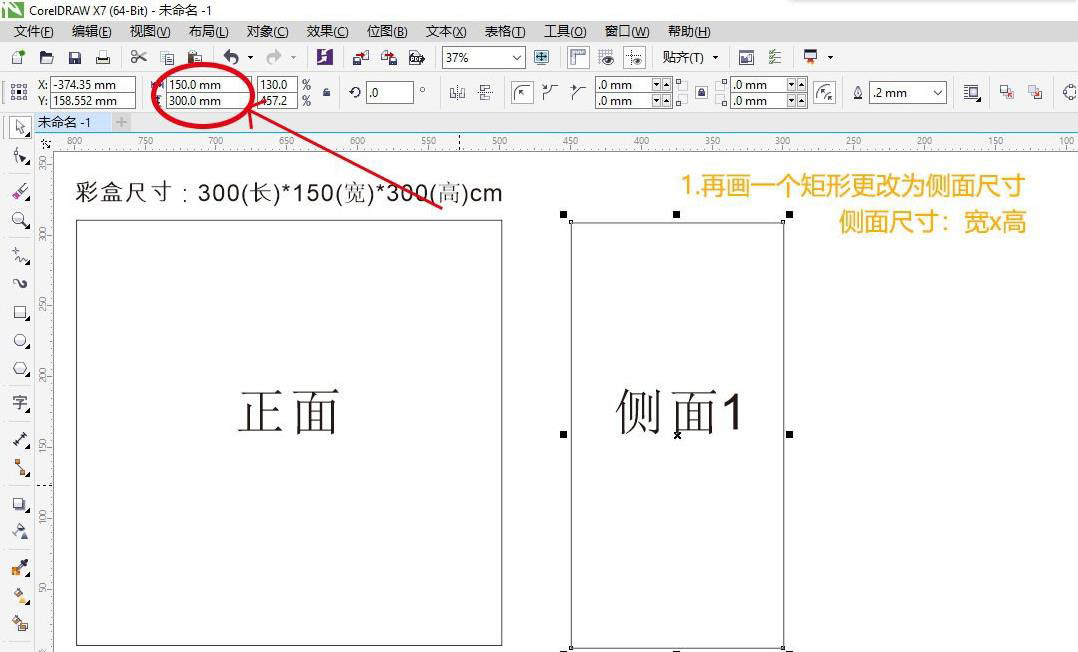

隨意畫一個矩形，根據你的彩盒尺寸更改矩形的長和高，然后進行拼接，正面，反面：長x高，側面1，2：寬x高，俯視面：長x寬

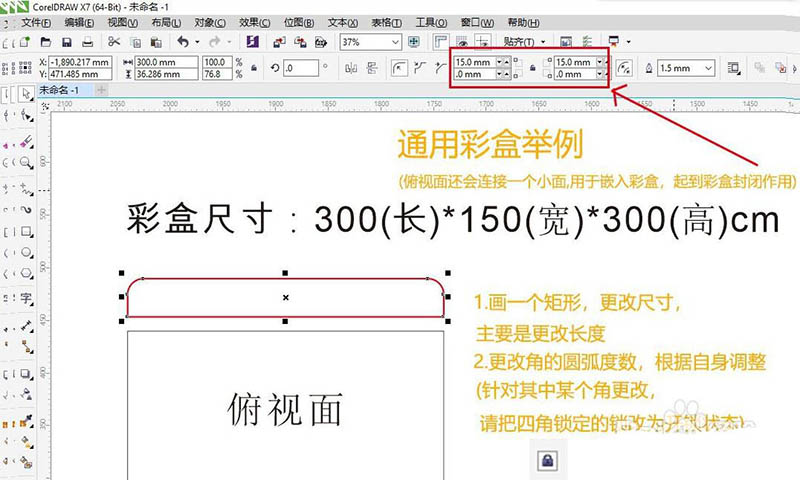

3、嵌入面。

使用矩形工具，隨意畫一個矩形，更改它的尺寸，形狀，與俯視面的連接面，長度與俯視面一致，高度隨情況定，更改其中兩個角的弧度

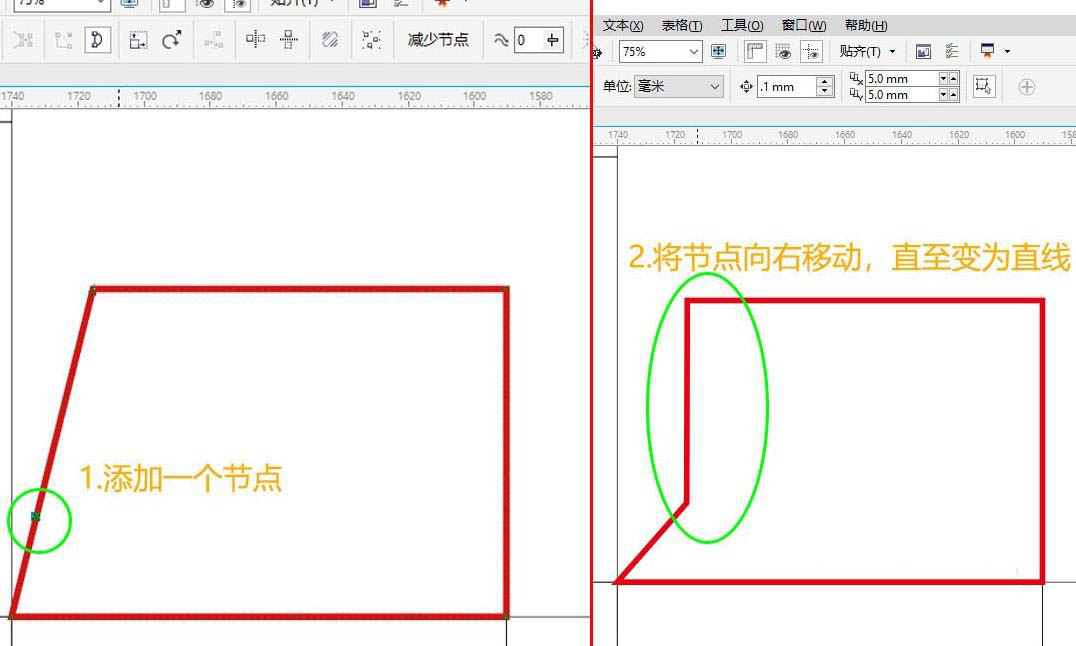

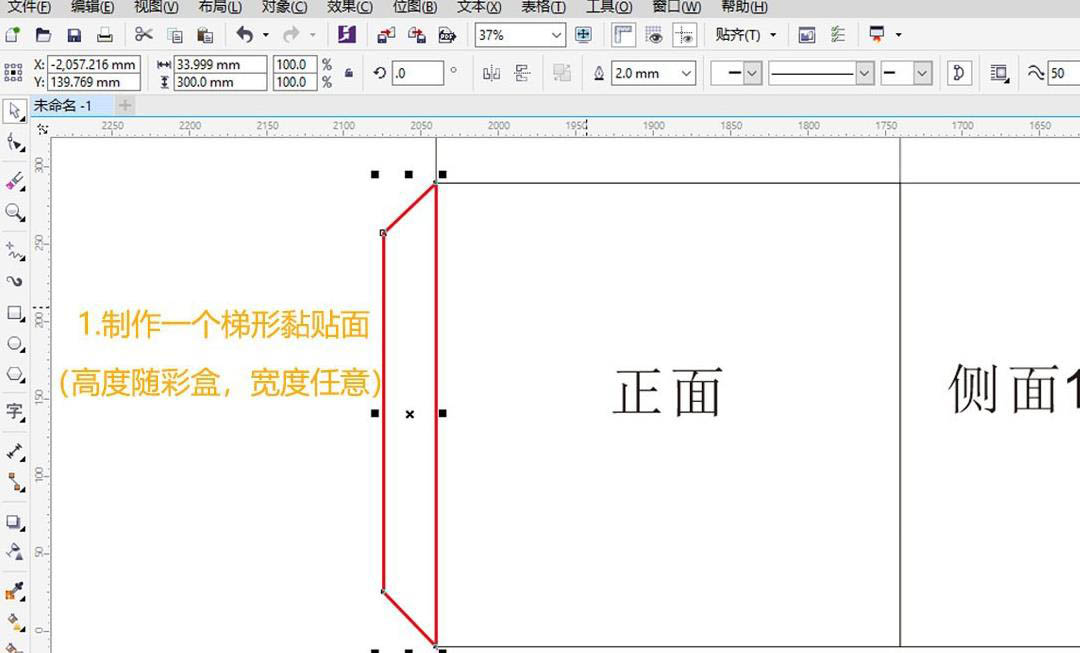

4、黏貼面

黏貼面與正面相連，用于連接彩盒的正面和側面，形成封閉，畫一個梯形形狀面，與正面連接，（高度隨彩盒，寬度任意）

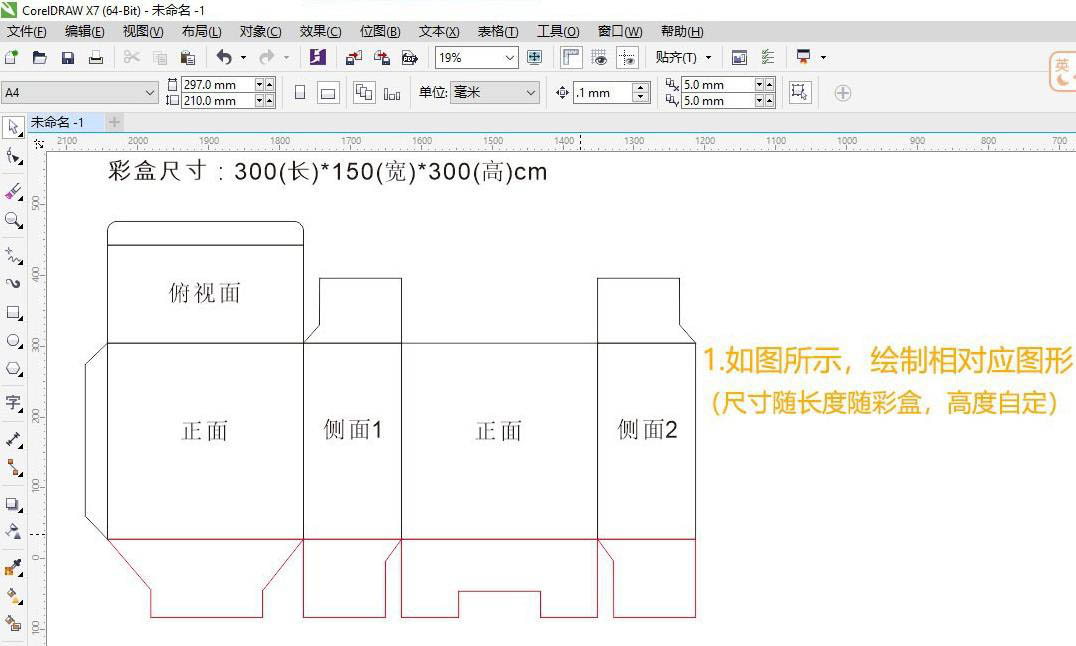

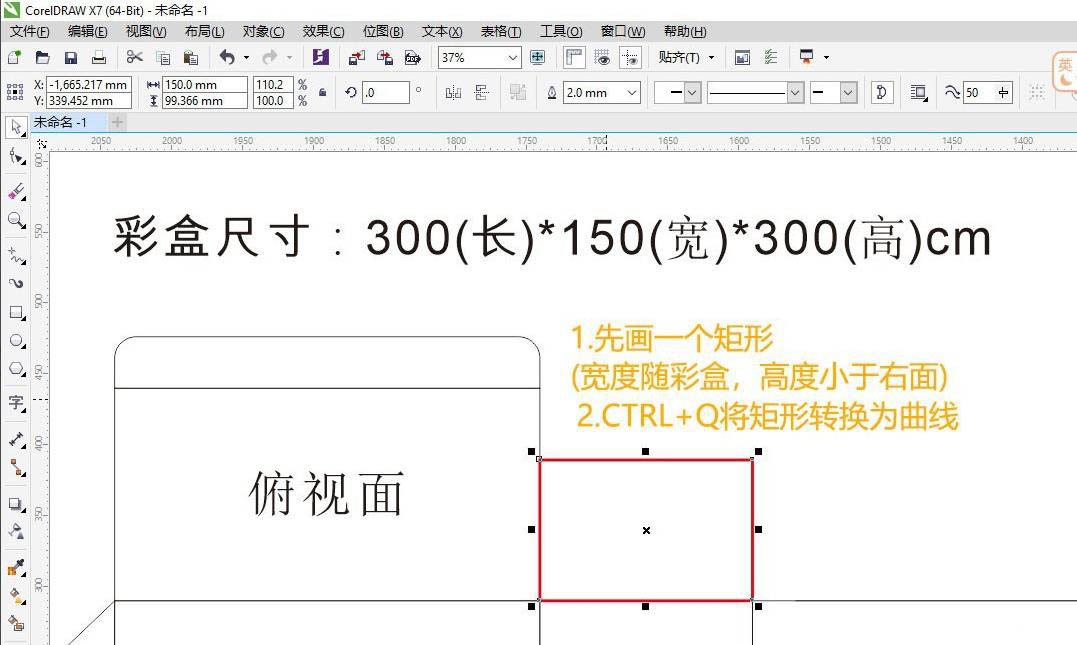

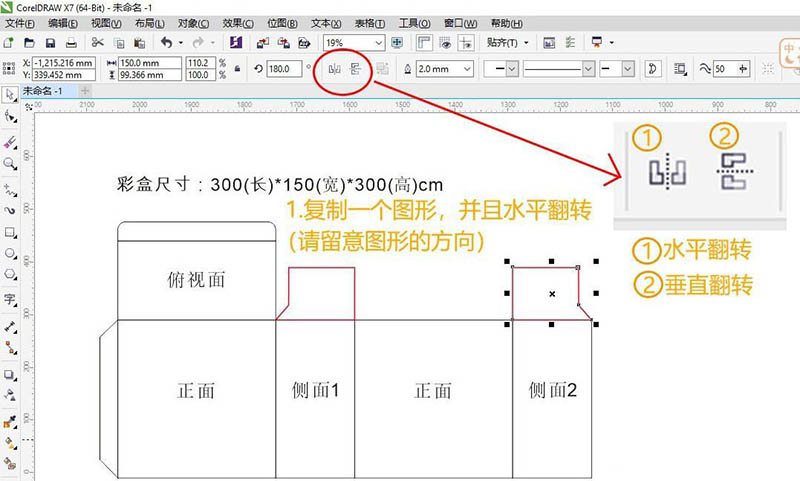

5、其余面

根據要求圖片制作形狀即可

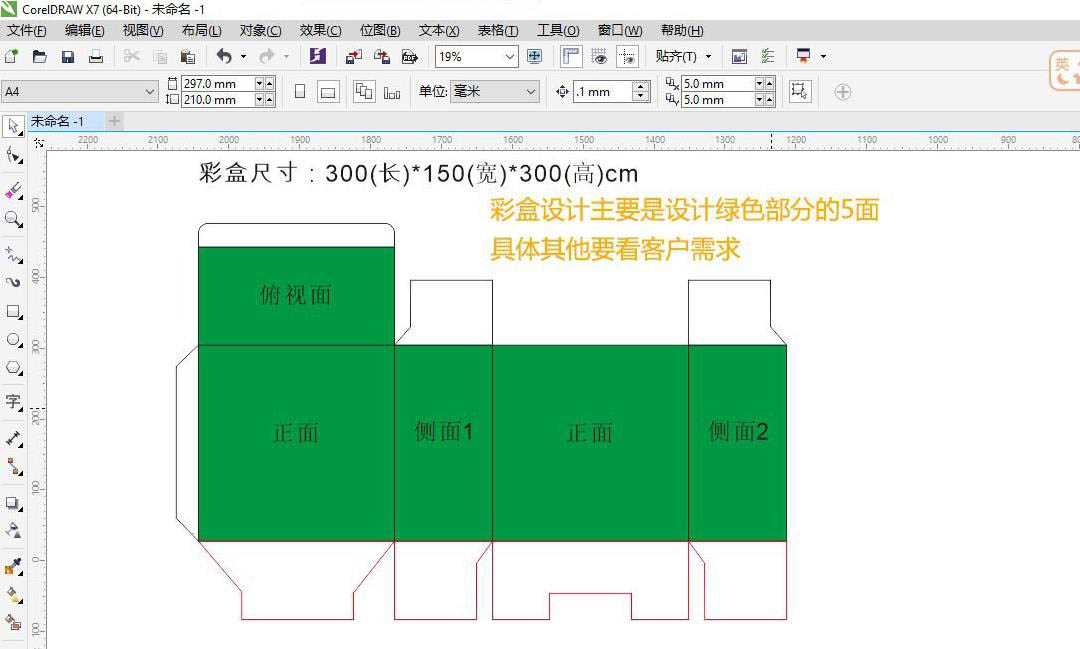

6、關于設計

設計主要集中5面(正，反，側1，側2，俯視面)

以上就是cdr盒子平面圖的畫法，希望大家喜歡，請繼續關注武林網。
