取消Air系列，蘋果帶來了全新9.7英寸iPad，雖然外形沒有大的變化，但處理器進行了升級換上了A9，同時只有兩個容量版本，32GB版本價格2688起，而128GB版本則是3488元起。

目前這款產品雖然已經發貨，但相信已經體驗到iPad的朋友還是相對較少的，那么這款看著不起眼的新品，內里又暗含著什么玄機呢？

接下來就讓我們一起跟著國外著名拆解團隊iFixit的拆機，來探個究竟吧。（注：iFixit在拆解過程中稱新iPad為iPad 5）

1

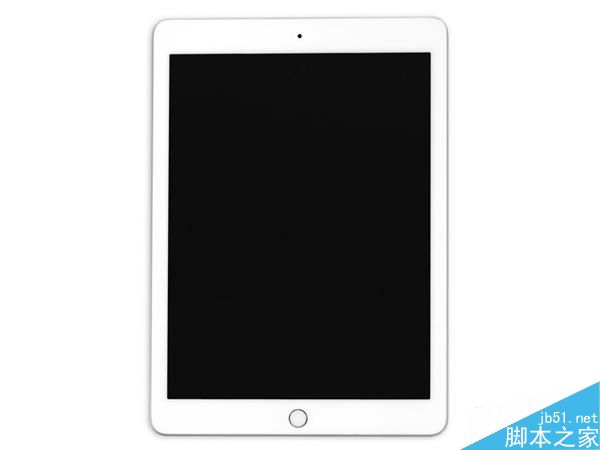

還是老規矩，接下來我們先看看這款新產品的一些基本規格。

蘋果第三代64位A9處理器，以及內置M9協處理器。

9.7英寸的多點觸控Retina屏幕，分辨率為2048x1536（264ppi），非全層壓顯示屏。

32GB或128GB儲存空間

800萬像素1080p后置iSight攝像頭+120萬像素720p前置FaceTime HD攝像頭

802.11a/b/g/n/ac MIMO Wi-Fi+藍牙4.2

Touch ID指紋傳感器+3軸陀螺儀+加速計+氣壓計+環境光傳感器

2

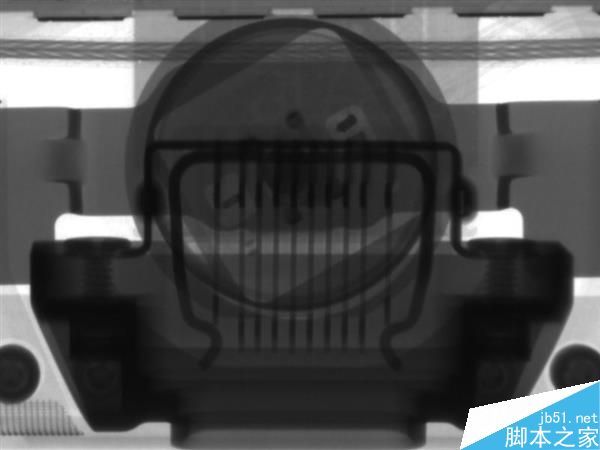

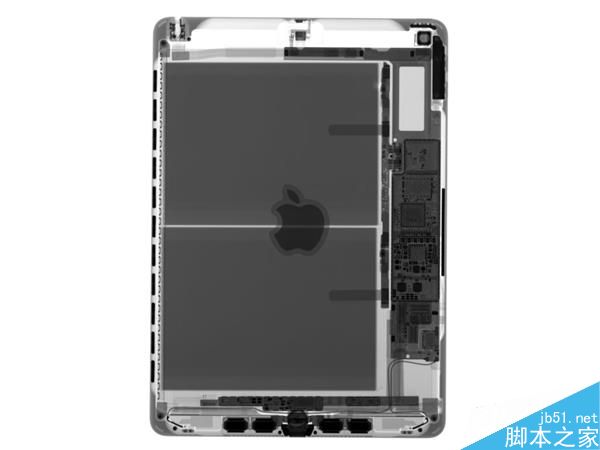

Creative Electron公司依然提供了X光照射下的iPad圖像。從內部結構來看很像初代的iPad Air。

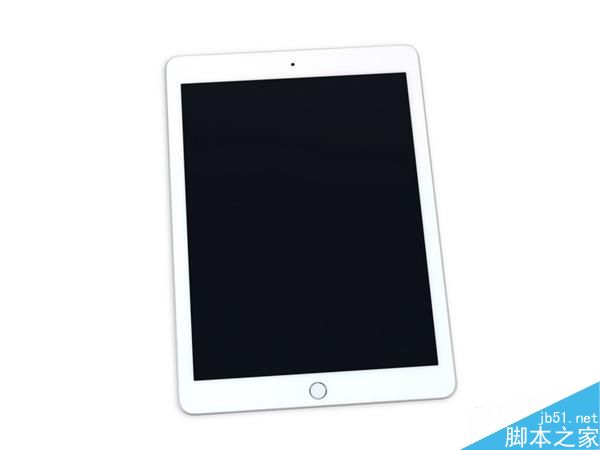

它從外觀看起來也很像iPad Air，看起來充滿“欺騙性”？

3、在開始之前，我們檢查一下背面，只是為了確保這不是一款舊的iPad。

iPad的型號為A1822。

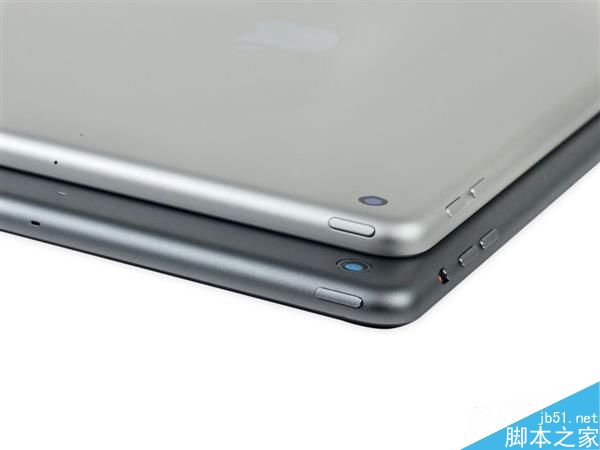

和初代Air堆疊在一起，兩者看起來非常相似，關鍵的不同之處包括：新款沒有鎖定開關麥克風槽縮進麥克風孔中單排揚聲器開孔

4

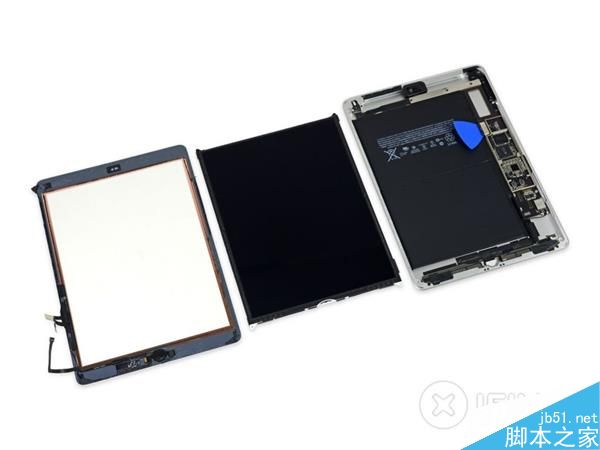

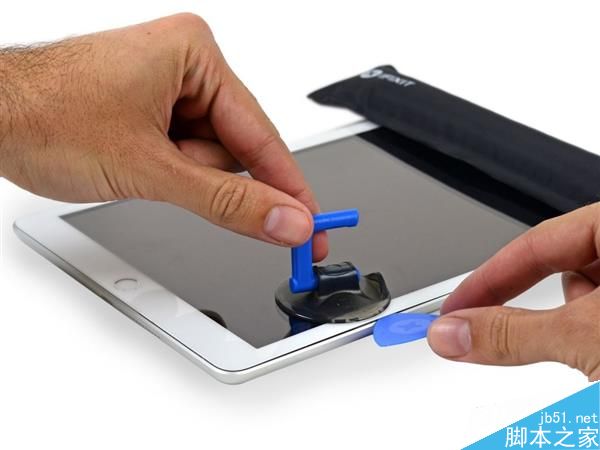

是時候開始拆解工作了，加熱、撬開、觀察，然后重復上述步驟。沒有什么驚喜，LCD和數字轉換器與右邊的主板連接起來，就像過去的型號一樣。

然后我們將初代Air的LCD和數字轉換器換入，接口竟然是能夠接上的！

接著用針對電池觸點和主板之間的電池進進行隔離，以防止發生故障。

確保沒有電后，我們就繼續安全地進行接下來的工作。

5

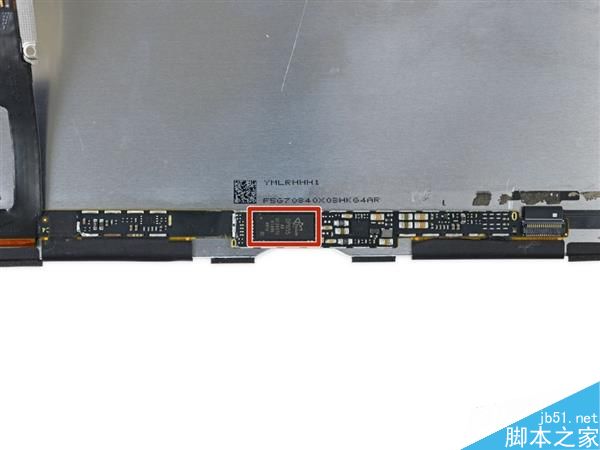

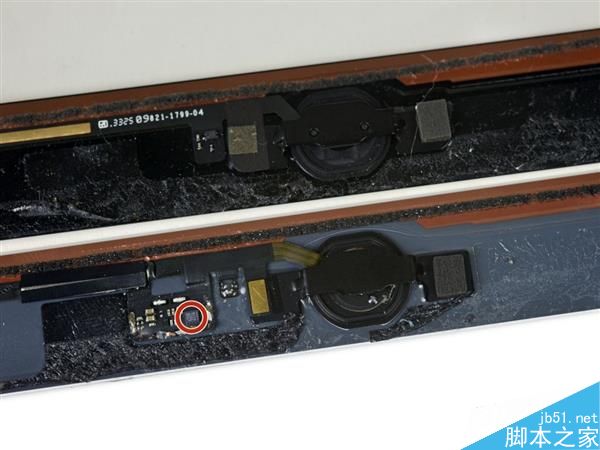

翻轉數字轉換器，其背面顯示了它和初代iPad Air最大的不同：那就是Touch ID及其相關硬件的加入。

紅色：恩智浦8461A1-還有一個5x4的球柵陣列隱藏在揚聲器下面。（由于指紋傳感器在出廠時與其主板相配對，因此更加難以修復）

這顆Home鍵依然是我們熟悉的Home鍵，有別于iPhone 7上的Home鍵。

6

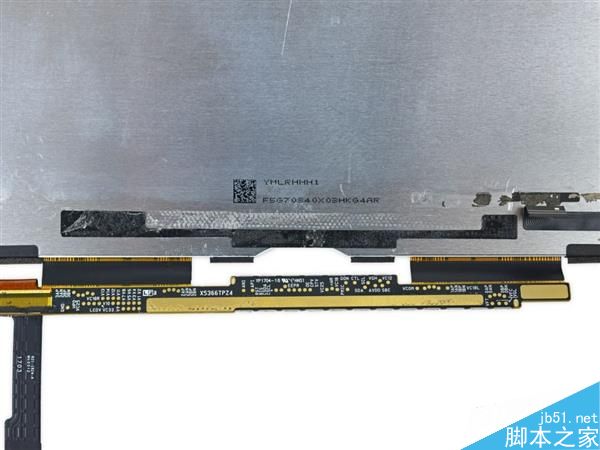

接下來到屏幕，這次沒有找到任何顯而易見的制造商標記。

嗯，是LG。

紅色：在屏幕PCB的前面和中間位置，我們發現了Parade DP655-這和在初代Air屏幕上找到的LCD定時控制器一樣。總的來說，這塊屏幕和初代Air的屏幕素質非常接近。

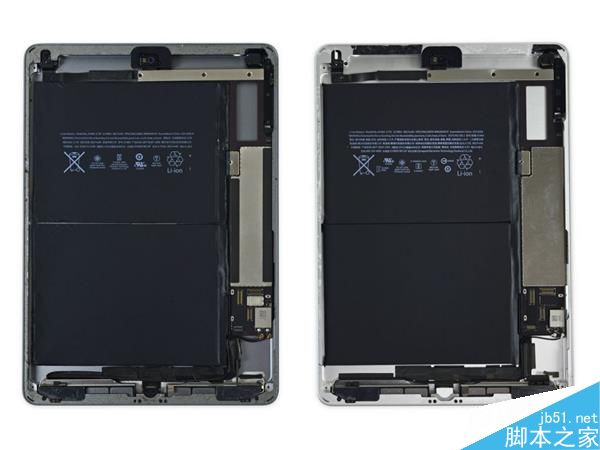

7、上文提到了新iPad和初代Air非常相似，現在就來認真地看看。

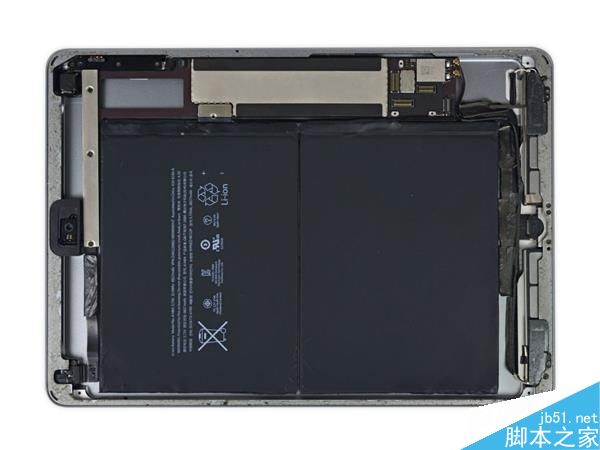

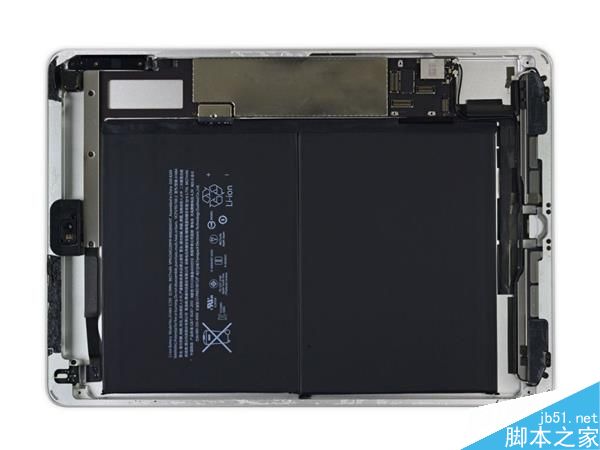

初代Air（左邊）vs新iPad（右邊）

這里用到的初代Air是深空灰版本，Wi-Fi模塊尺寸稍大。

這里用到的新iPad是銀色版本，更少膠帶？開玩笑的，其實，兩款機器看起來幾乎是一樣的。兩款設備都配備了32.9瓦時的電池，戰勝了27.6瓦時的iPad Air 2和27.9瓦時的9.7英寸iPad Pro。

8、接下來來看看一些芯片的情況，這塊主板的背面沒有任何芯片，所以省下了不少時間。

紅色：蘋果A9 APL0898 SoC+三星K3RG1G10BM-BGCH 2GB LPDDR4 RAM(和iPhone 6s的一樣)

橙色：SK海力士H23QEG8VG2ACR 32GB NAND閃存

黃色：2x博通BCM5976觸摸控制器（可以在iPhones 5、5c、5s、6、6 Plus、SE以及MacBook、MacBook Air、MacBook Pro的觸控板和最近兩代iPad中找到）

綠色：蘋果343S001441-A0和338S1213

淺藍：恩智浦67V04 NFC控制器（可以在iPhone 7和Apple Watch Series 2中找到）

深藍：恩智浦610A38 USB充電IC（可以在iPhone 7找到）　

9

這就是拆解的全貌，感謝Creative Electron提供的幫助。

10

結論：可修復性評分為2分（10分為最容易修復）。一旦前面板從iPad分離，LCD便很容易拆下。電池未焊接到主板。就像之前的iPad一樣，前面板粘合到設備的其余部分，大大增加了在修理期間玻璃開裂的機會。粘合劑將所有東西都固定在原位。與初代iPad Air一樣，這是我們在iPad中看到的最難拆的電池之一。LCD具有粘附在前面板上的泡沫粘膠帶，在拆卸過程中增加了破碎的機會。取出LCD之前，無法觸碰到前面板的接口。
