本實例通過制作窗簾造型來學習【放樣】命令的使用方法。

1、啟動3ds Max2013中文版，將單位設置為毫米。在頂視圖中繪制一條曲線作為放樣的截面線，在前視圖中繪制一條直線，作為放樣的路徑。

2、在前視圖中選擇繪制的直線，單擊創建中的【幾何體】按鈕，在【標準基本體】下拉列表中選擇【復合對象】選項，單擊【放樣】按鈕，再單擊【獲取圖形】按鈕，在頂視圖中單擊曲線，生成放樣對象。

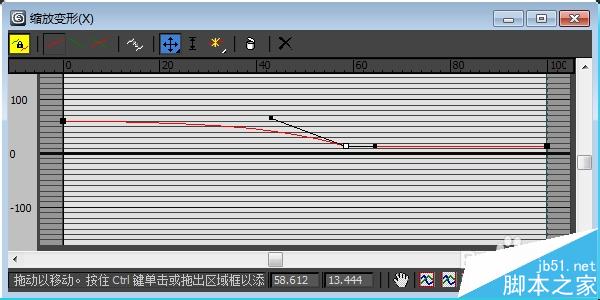

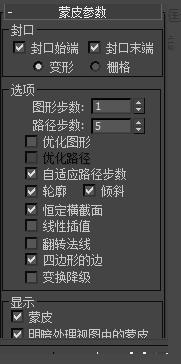

3、單擊【修改】按鈕，進入修改命令面板，將【圖形步數】設為u17.com，在單擊修改命令板的【+變形】項下面的【縮放】按鈕，彈出的【縮放變形】窗口，在控制線上增添一個點，調整它的形態。

4、形態調整后關閉【縮放變形】按鈕，在修改器窗口中將【圖形】激活，在前視圖框選創建的窗簾，在修改器中選擇Loft下的“圖形”子對象，然后在視圖中選擇曲線，再單擊【左】或【右】按鈕，目的是讓路徑偏離形體一端，這樣窗簾就不對稱了。

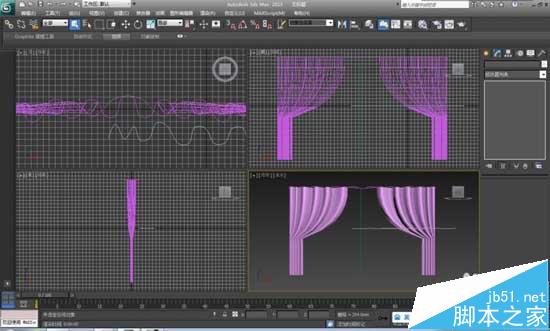

5、退出【圖形】，利用鏡像命令，將其設置成兩邊窗簾的樣子就完成了。

6、將制作的模型保存。
