可以用放樣方式來構建的模型有很多，我們可以通過對路徑和截面的分別調整、變形來實現。

一、變形修飾器的簡介

Deformations（變形修飾器）是專門對放樣物體進行修飾的修改器，當你選擇一個放樣物體后，在它的 Modify（修改）命令面板中可以找到Deformation卷展欄，如圖2-43所示。

圖2-43變形修飾器

Deformations中包括Scale（縮放）、Twist（傾斜）、Teeter（倒角）、Bevel（扭曲）、Fit（擬合）5種修飾器。

二、利用縮放進行放樣

Scale（縮放修飾器）主要是對放樣路徑上的截面大小進行縮放，以獲得同一造型的截面在路徑的不同位置大小不同的特殊效果?？衫眠@一修飾創建花瓶、柱子等類似模型，下面我們將運用Scale放樣一個花瓶造型。

1）在工具欄中點選Shape標簽項，分別單擊 Line（線）、 Circle（圓）的圖標按鈕，建立一條直線做為花瓶路徑，一個圓環做為花瓶截面圖形。

2）選擇直線路徑。

3）在工具欄中Compounds標簽項，單擊 Loft（放樣）圖標按鈕。

4）在Loft的參數卷展欄中單擊 按鈕。

5）將鼠標移至視窗中，獲取截面圖形。

現在我們可以看到所放樣出的物體造型是一個柱體，如圖2-44所示。

圖2-44放樣物體造型

下面將利用Scale修飾器，將這個放樣物體修飾為一個花瓶造型。

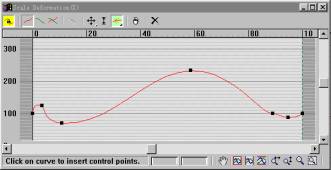

1）在 Modify（修改）命令面板中Deformation卷展欄中，單擊Scale按鈕。彈出Scale Deformation對話框，并將對話框中的變形曲線加入關鍵點調整為花瓶的外輪廓造型，如圖2-45所示。

圖2-45縮放變形對話框

參數說明：

Make Symmetrical：均衡
Display X Axis：顯示X軸
Display Y Axis：顯示Y軸
Display X Y Axis：顯示XY軸
Move Control Points：移動關鍵點
Scale Control Opines：縮放關鍵點
Insert Control Opines：插入關鍵點
Delete Control Opines刪除關鍵點
Reset復位變形曲線

注意：按下 按鈕后單擊變形曲線，可在曲線上插入關鍵點，選擇 、 可對關鍵點進行調整，使用對話框中的圖標工具可對變形曲線任意進行調整。以至修飾到造型滿意為止。對交形曲線進行調整時視圖中的被修飾物體也會發生相應的改變。

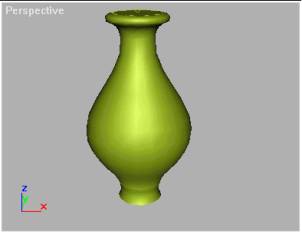

2）關閉對話框在Perspective視窗中觀看修飾過的花瓶最終造型，如圖2-46所示。

圖2-46經過縮放修飾后的花瓶造型
