本內容主要介紹如何利用陣列工具和3dsmax基本工具快速、準確的制作一個旋轉樓梯的模型。

1、在建立模型之前，我們首先對單位進行設置，方便后續的操作。單擊自定義/單位設置，設置公制為毫米，再單擊系統單位設置，設置系統單位比例：1個單位＝1毫米，設置完畢后單擊確定。

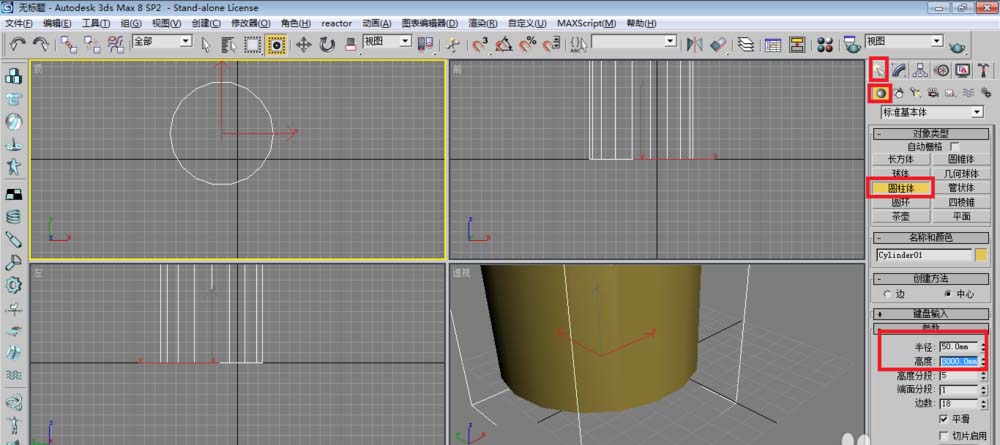

2、單擊創建面板下的圓柱體，在頂視圖建立一個圓柱體作為中心支柱。

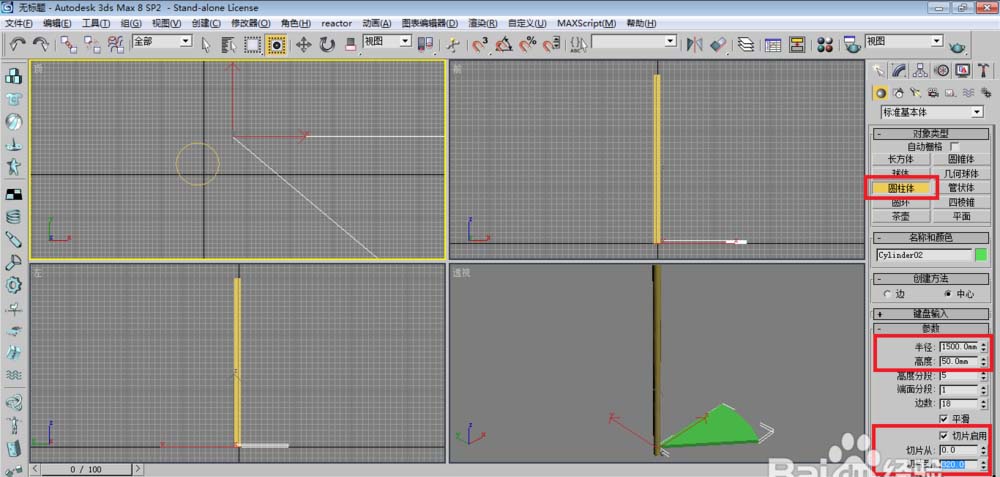

3、單擊圓柱體，在頂視圖建立一個扇形作為樓梯臺階。

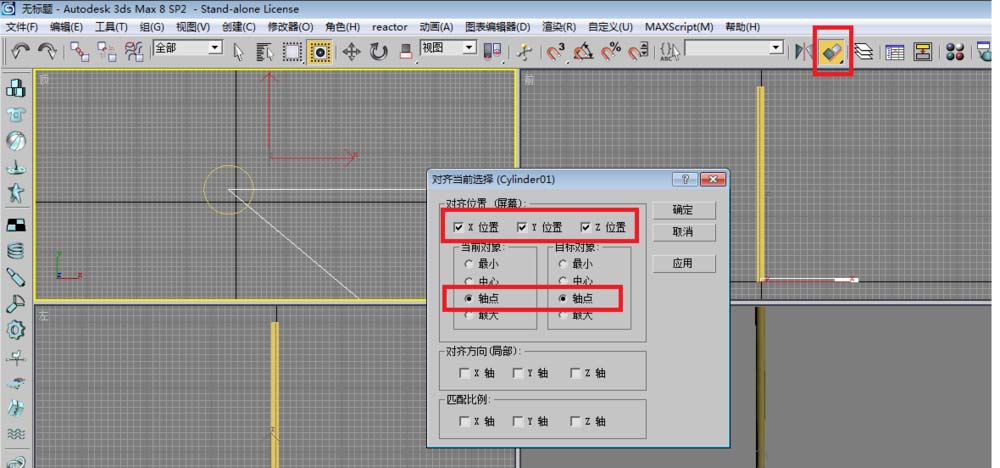

4、選中剛剛建立的扇形，點對齊工具，在中心支柱對象上單擊，讓扇形的軸點同中心支柱軸點進行對齊。

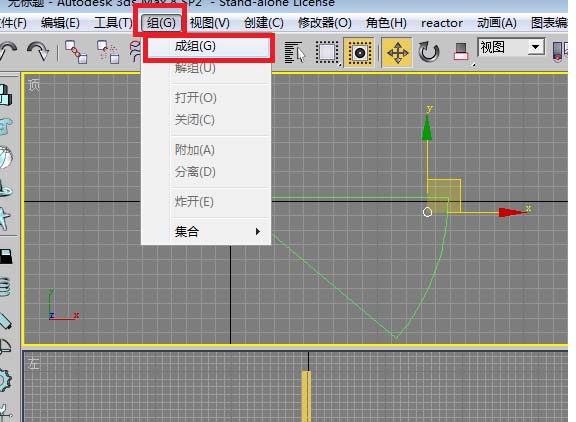

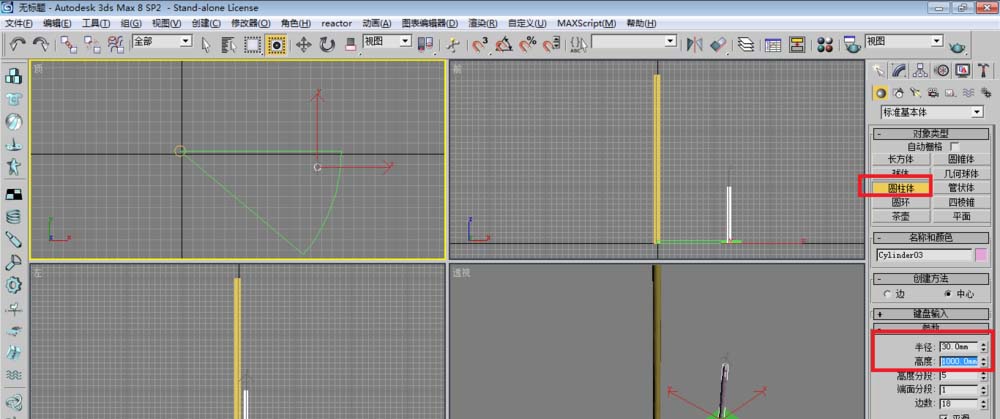

5、再建立一個圓柱體，放在扇形上，作為臺階支柱，并把臺階和臺階支柱組合。

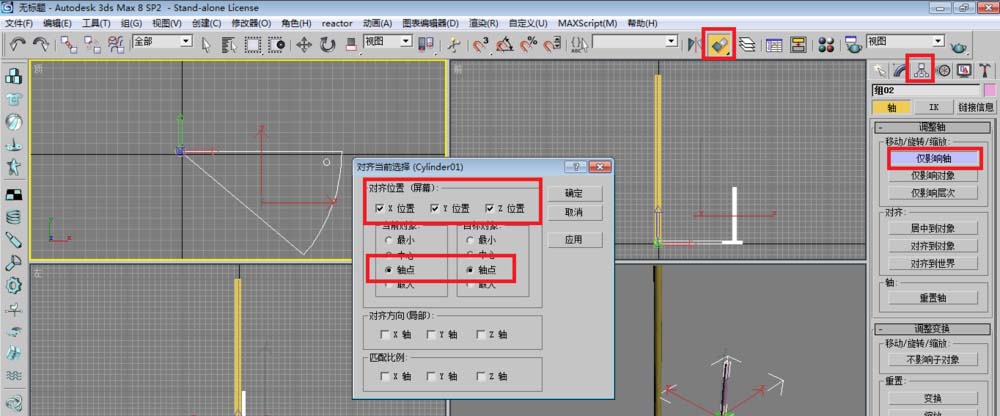

6、選中剛剛組合的對象，進入層次面板，點擊僅影響軸，再單擊對齊工具，單擊中心支柱，讓軸和中心支柱的軸對齊，對齊后退出層次面板。

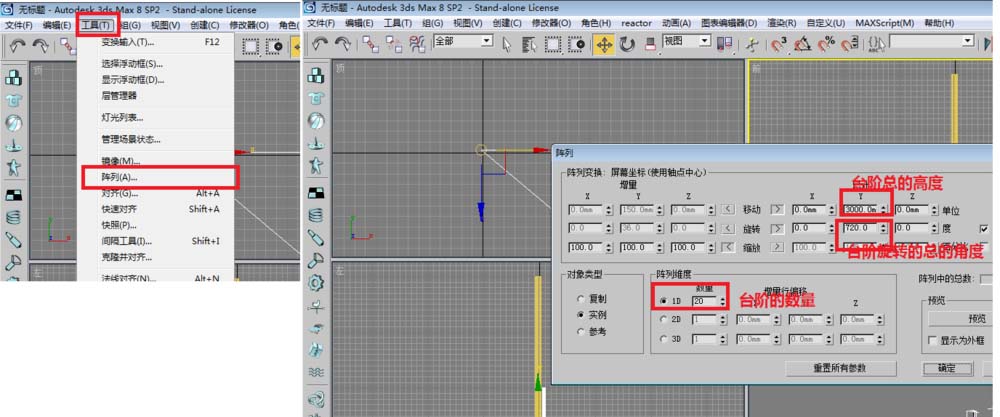

7、切換到前視圖，選中組合的對象，選擇工具陣列，對臺階進行陣列。（注意：選擇的視圖不同，陣列的參數設置也不同。）

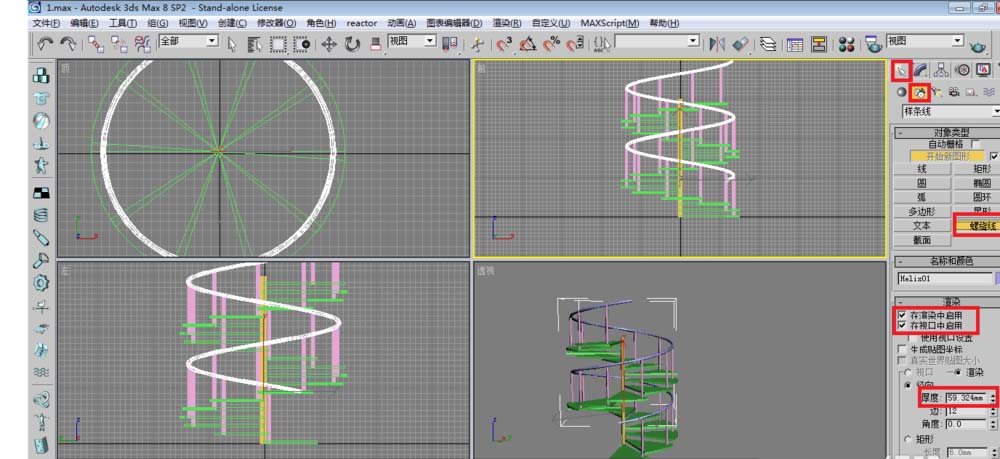

8、點擊創建/圖形/螺旋線，在頂視圖繪制螺旋線，并讓螺旋線的軸點與中心支柱軸點對齊，設置渲染：在視口中啟用，在渲染中啟用。

9、設置螺旋線參數：選逆時針，根據需要設置高度和圈數來適合整個模型。最后渲染即可。
