3dsmax中想要畫復雜的圖形,該怎么畫呢?我們可以使用樣條線布爾運算制作復雜圖案,下面我們就來看看詳細的教程。
1、打開3ds max軟件,打開“創建”選項卡中的“幾何體”項,將“開始新圖形”左側的復選框中的對勾去掉。

2、在“頂”視圖中繪制一個六邊形。

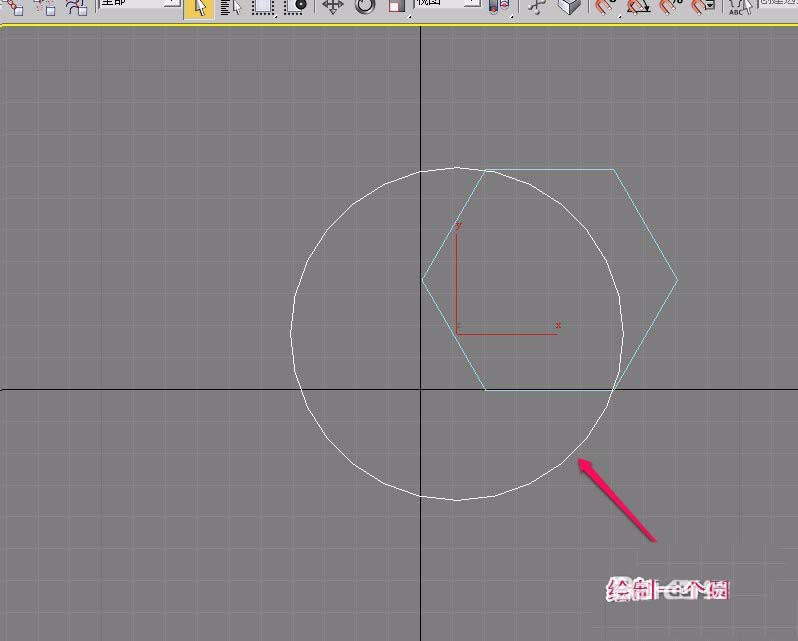

3、繪制一個圓形,擺放位置如圖所示。

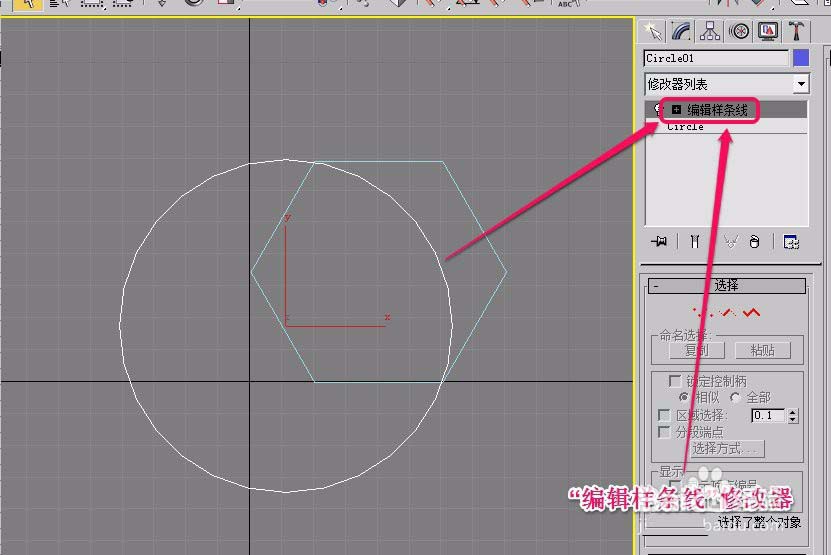

4、為圓形和六邊形分別添加“編輯樣條線”修改器。

5、使用附加命令,使得圓形和六邊形成為一個對象。

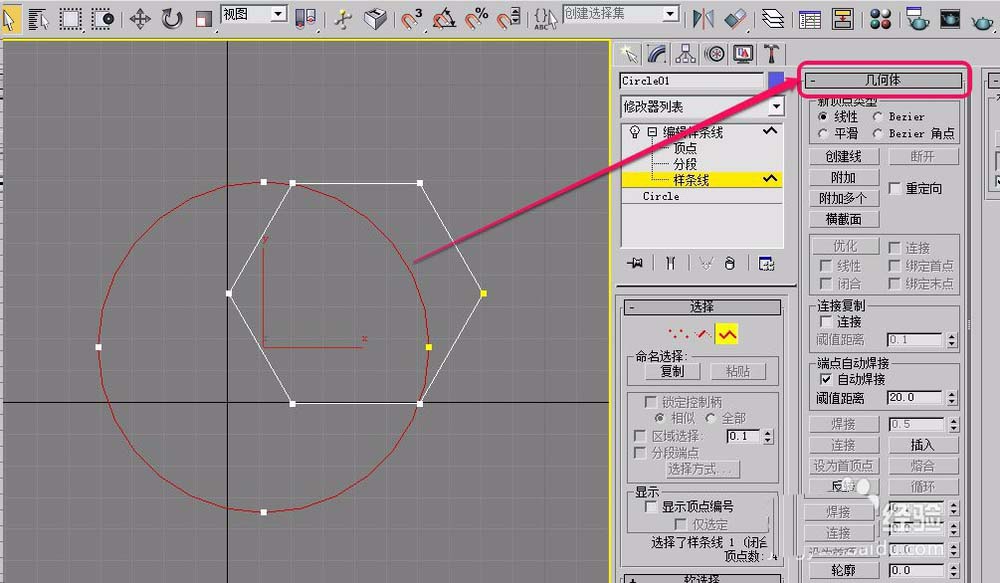

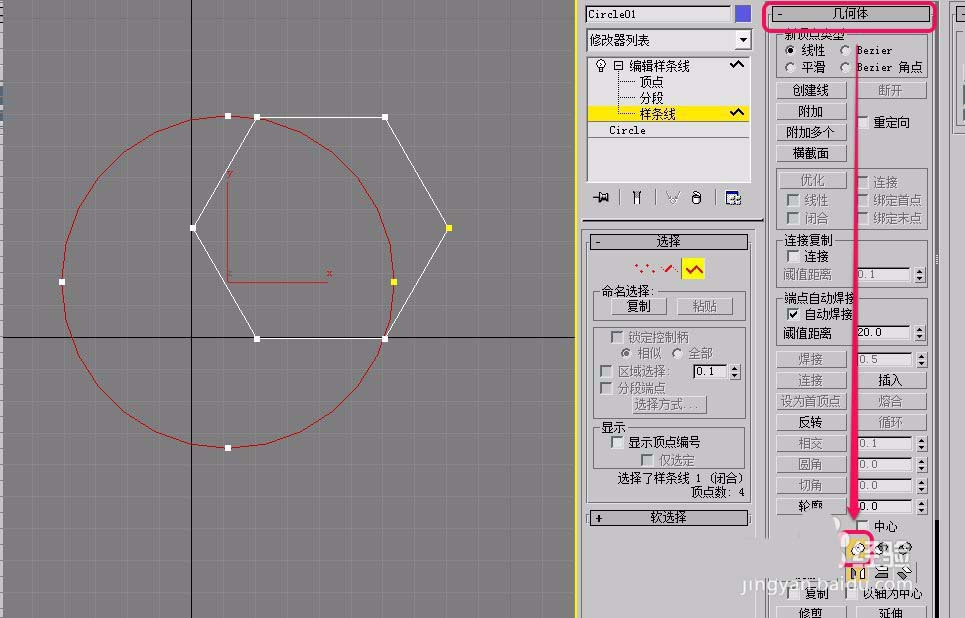

6、選中圓形,打開“幾何體”卷展欄。

7、選擇“布爾”按鈕右側的“并集”按鈕。

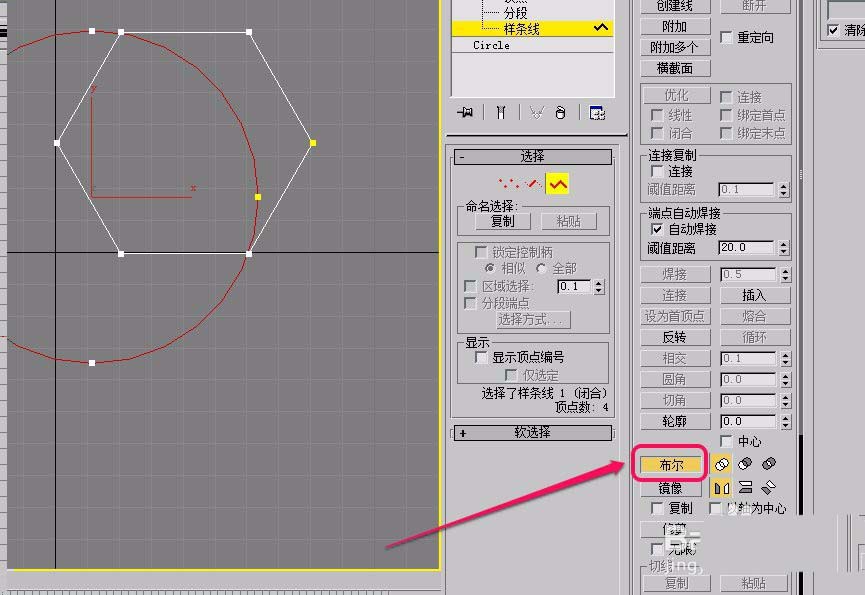

8、單擊選擇“布爾”按鈕。

9、移動鼠標到六邊形上面,當鼠標指針變成圖示的形狀時,單擊鼠標。

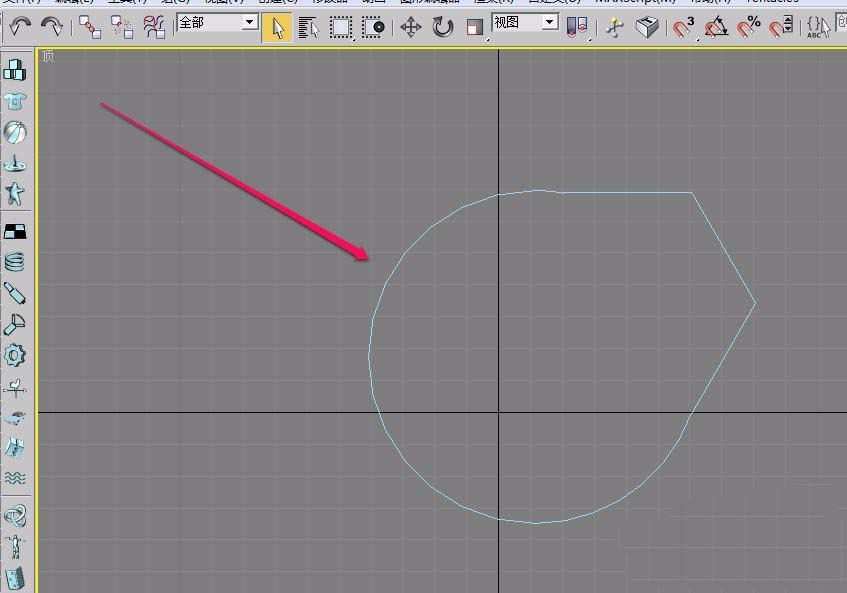

10、可以看到,圓形和六邊形合并成了一個新的圖形。

以上就是3dsmax使用樣條線布爾運算制作復雜圖案的教程,希望大家喜歡,請繼續關注武林網。
