3DMAX制作容積光

2020-07-21 13:17:07

字體：大中小

來源：轉載

供稿：網友

容積光
光柱和陰影是容積光創建的大氣效果。它的效果好像在場景中有一層薄霧。要使一個光源出現容積光的效果，就必須通過環境對話框將它加入容積光的清單中。下面我們通過一個實例了解一下。
1）在場景中建立光源。
2）在Rendering菜單中選擇Environment，在彈出的環境對話框中Atmosphere卷展欄中，單擊Add按鈕，在彈出的清單中選擇Volume Light容積光，這時容積光已被添加在左側的Effects清單中，容積光參數卷展欄也被添加在環境對話框中，如圖7-4所示。

圖7-4 容積光參數卷展欄3）在卷展欄中，單擊Pick Light拾取光源，并將鼠標移至場景中單擊一個光源加入容積光清單中。如果場景中有多個光源可重復這一操作。從清單中去掉一個光源，選光源名字，單擊Remove Light去掉光源。
4）在參數卷展欄中可以通過以下控制器改變?nèi)莘e光的顏色的作用方式。
· Fog Color（霧顏色）：單擊色塊使選擇器可改變霧的顏色，這種顏色和容積光的顏色融合起來，通常使用缺省值。
· Attenuation Color（衰減顏色）：設置方法和霧色相同，使衰減的范圍內霧的顏色發生漸變。
· Exponential（指數）：只有渲染場景中的透明對象時才使用。
· Density（濃度）：設置霧的濃度值越大，在光的容積內反射的光線越多，值為2~6較好，缺省為5。當值為2時效果如圖7-5所示，值為6時效果如圖7-6所示。

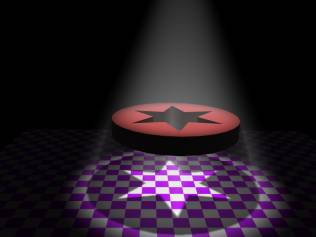

圖7-5 Densyty=2.0時效果

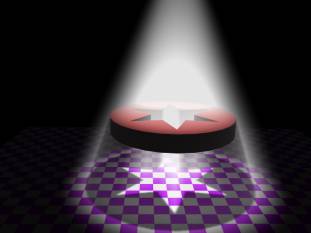

圖7-6 Density=6.0時效果· Max Light（最大光照）：容積光最大光照，缺省值為90。值越小光線亮度越低。

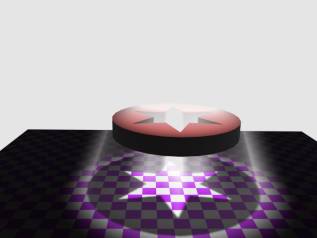

· Min Light（最小光照）：值大于0，光照容積區外發光并使用霧色，就像加入容積霧，值大于0時效果如圖7-7所示。

圖7-7 Min Light > 0效果· Filter Shadows（過濾陰影）：設置過濾陰影提高陰影質量。
· Sample Volume（取樣容積）：一個光的容積取樣的個數，缺省狀態設置為Auto自動。
· Attenuation（衰減）：減小Start（起點），值使容積光源點移動，減?。‥nd）值結束擴展光線投射的長度變小。缺省值為100%。對于點光源，需要在燈光總體參數的衰減區設置Use，對于泛光源可不設置使用衰減。

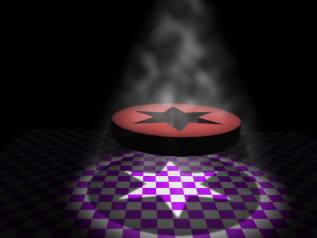

· Noise（噪聲）：可在容積光中加入霧的效果，如圖7-8所示。
