3ds Max 制作籃球
今天我們講講如何巧用3DS max制作立體籃球。

　　 完成效果如下：

　　 在做籃球之前還是要先學會觀察，籃球的球面有兩條經線，將籃球分割成四瓣，剩下的是一條連續的空間曲線，如下圖所示：
　　下面，我們來開始著手做籃球。3DMAX教程網www.49028c.com整理

　　 先在頂視圖（Top）中創建一個半徑為100，段數為52的球體（Sphere），切換到前視圖（Front），在前視圖中創建一個長（Length）為191，寬（Width）為141.4的橢圓形形體，點開Interpolation一項，將Steps值設為20，讓橢圓更加圓（圖23）。

　　 用對齊命令，將橢圓形的X、Y中心方向?qū)R球體（如圖24）。

　　此時在前視圖中我們會看到橢圓形體居中對齊球體（圖25），再切換到頂視圖，將橢圓形移動到球體的下方（圖26）。

　　 再切換到前視圖，選擇球體，點選創建面板中的Compound Objects，然后點擊ShapeMerge按鈕（圖27），將鼠標移下來，選擇Move方式，點擊Pick Shape按鈕，點選前視圖中的橢圓形，然后按兩下鼠標右鍵結束此命令（圖28）。此時，球面上刻下了一圈橢圓形的印。

　　選擇該球體，在球體上點鼠標右鍵選擇Convert To/Convert to Editable Mesh，將球體轉化為可編輯的網格物體，在修改命令面板中點擊多邊形層級按鈕（操作可參考足球的制作）。此時，剛被壓印的球面上的橢圓形區域會自動選擇出來（圖29）。

　　 在球體旁邊點一下鼠標左鍵，取消對它的選擇。然后切換到頂視圖（Top），框選上面一半，按鍵盤上的Delete鍵將其刪掉（圖30）。此時會出來一個對話框，點是（Y）按鈕，刪除掉游離的點，再切換的前視圖，框選右上八分之一區域的多邊形面和左下八分之一的多邊形面，記得要完全選到，不要漏掉任何一個小的多邊形面，選擇的時候配合Ctrl鍵和放大按鈕。（圖31）同樣將其刪掉，同樣刪除游離的點。

　　此時剩下了兩個球的八分之一部分，完全框選右下的八分之一部分的多邊形，點擊修改面板中的Detach按鈕（可參考排球的制作），將這個八分之一拆除出來。出現的對話框點擊OK按鈕，回到網格物體的最頂級，及用鼠標點擊層級面板中的Editable Mesh（圖32），這樣，我們就可以選擇剛剛拆除出來的那個八分之一，選取它，點工具欄上的旋轉按紐，然后再在上面點右鍵，會出來一個對話框，在右邊一欄中的Y一項中輸入-90，然后回車，將此八分之一旋轉過去和上面的八分之一對齊。（圖33）

　　 選上面的八分之一，點擊修改命令面板中的Attach按鈕（在Detach按鈕旁邊），將它與下面的八分之一結合在一起，點擊修改命令面板中的點層級按鈕（圖34），框選中間緯度的全部點，一定要記得要框選（圖35），在修改命令面板中找到如圖所示位置（圖36），將Selected后的數值改為0.5，然后點擊Selected按鈕，將兩個八分之一的對應的點焊接起來。

　　完成之后，鼠標點擊圖形旁邊，取消對這些點的選擇，此時，籃球的四分之一瓣就做完了?；氐蕉噙呅螌蛹?jí)，配合Ctrl鍵，選出四分之一球面上S型曲線右邊部分的所有多邊形，記得要全部選到，不要漏掉任何一個小的多邊形。（圖37）

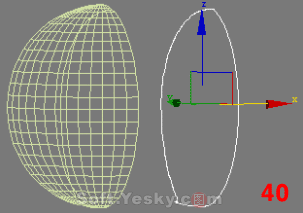

　　然后點擊修改命令面板中的Detach鍵，將它拆除出來。出來對話框點OK按鈕?；氐骄W(wǎng)格物體的最頂級，選擇剛拆除出來的那個網格物體，點擊修改命令面板中的邊層級（圖38），然后在修改命令面板中找到如圖所示位置（圖39），先點擊Select Open Edge按鈕，然后在點擊Create Shape from Edge按鈕，這樣就會創建出一條空間曲線，


　　 先將它移開放到一邊。（圖40）
