本教程向武林網的朋友們介紹利用3DS制作螺旋轉梯的方法，教程難度適中，制作方法介紹的非常詳細，對正在學習3DSmax的朋友非常實用，希望大家都能學會這種制作方法。

激活頂視圖（TOP），用Objects下的Box工具，創建長方體，參數為length:40，width:120,Height:5,如圖1。

螺旋轉梯的制作（3D教程）武林網 3DSMAX入門教程

圖01 創建第二個長方體，參數為length:30，width:10,Height:25并在頂視圖或前視圖中配合Shift拖動復制它，在彈出的對話框中選擇Instan (關聯)，調整位置，見圖2。

螺旋轉梯的制作（3D教程）武林網 3DSMAX入門教程

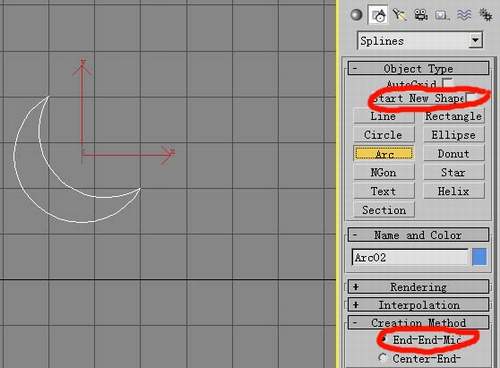

圖02　　全屏化左視圖，用Shapes下的Star創建的兩個星形，參數分別為Radius1:12.0 Aadins2:4.5 Point:5及Radius1:6.0 Aadins2:2.3 Point:5并用Arc創建兩段弧線，使這兩段弧線兩端相接形成月牙狀，（在創建Shapes對象前請將Start New Shape鈕后的勾選取消，以確保所建元素在同一對象中。在Arc工具選定后，Creation Method(創建方法)展卷欄中選定End-End模式，即在兩點間創建弧線，在創建兩段弧線時，只需確保這兩點的大致位置不變即可，見圖3）

螺旋轉梯的制作（3D教程）武林網 3DSMAX入門教程

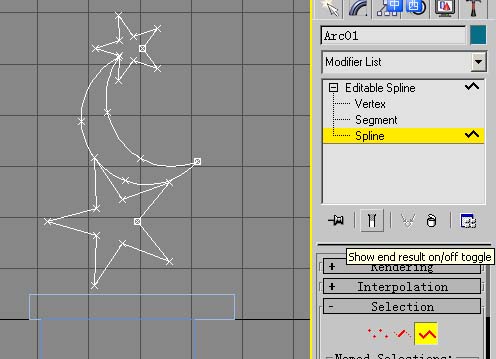

圖03　　進入Modify面板，在子物體層中選擇Spline,將兩個星形調至圖4的位置，

螺旋轉梯的制作（3D教程）武林網 3DSMAX入門教程

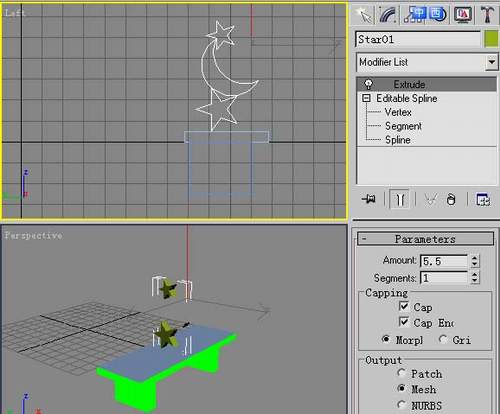

圖04　　并應用Extrude(擠壓)編輯器,將Parameters層卷欄下的Amount值調為5.5 如圖5

螺旋轉梯的制作（3D教程）武林網 3DSMAX入門教程

圖05從圖A5中的透視圖中可以看出對月牙的擠壓操作并不成功，這是因為構成月牙的兩段弧張并不形成閉合曲線，所以，無法象星形能擠壓成一個實體?，F在我們回到Editable spline可編輯曲線層的子物Spline.將上一個星形移開，進入頂點的子物體層Vertex上，將兩段弧線的上端點選中后，在Geonetry層卷欄中點擊Word鈕進行焊接，其后的值可根據端點距離進行設置，若焊接不成功，則有可能是端點距離大于此值，對下端點也進行同樣操作。如圖6。

螺旋轉梯的制作（3D教程）武林網 3DSMAX入門教程

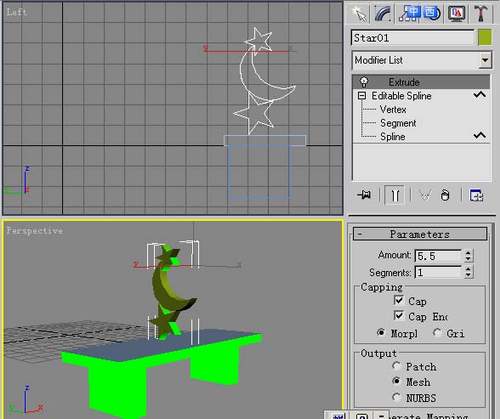

圖06然后，回到Extrnde層，在透視圖中可以看到擠壓操作的結果。如圖7

螺旋轉梯的制作（3D教程）武林網 3DSMAX入門教程

若要創建鐵藝效果，可用line線工具勾出輪廓（非閉合曲線）然后進入Modify面板，運用Extrude擠壓編緝器。　　

在圖7中，我們所創建的"星月"對象在樓梯板的正中間，在頂視圖或前視圖中，將"星月"對象移至樓梯板一端，并配合Shift拖動進行復制，在彈出的對話框中選擇Instan（關聯）。　　

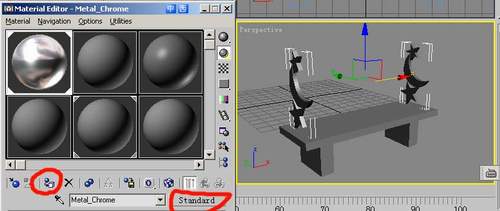

到此為止，一階樓梯的元素建模部分已基本完成，接著，我們針對不同的部分賦予相應的材質，選擇"星月"對象，單擊Material Editor或M鍵，進入材質編輯器，選定一個材質球，單擊Standard標準材質組，選擇Metal-Chrome材質，單擊OK，回到材質編輯器窗，單擊Assign/Material to Selection紐，將材質賦予"星月"對象。如圖8，

螺旋轉梯的制作（3D教程）武林網 3DSMAX入門教程

圖08

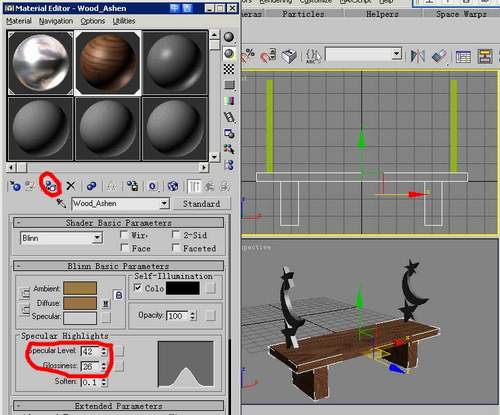

　　在前視圖中框選樓梯板及支腳，單擊Material Editor（或M鍵）進入材質編輯器，選取定一個材質球，單擊Stomdard標準材質鈕，選擇Wood-Ashen材質，將Specular level(高光強度)調為42，Glossiness(光澤度)調為26，單擊Assign Material to selection鈕，將材質賦予所選對象，如圖9
