本節課我們來學習在Mental　Ray中使用天光的方法。在Mental　Ray中要想使用天光，必須配合HDRI使用，所謂的HDRI就是High Dynamic Range Image（高動態范圍圖像）的簡寫，它除了具備普通圖像的紅綠藍三個顏色通道以外，還包含有一個亮度通道，因此可以把它當作一種特殊的光源來照亮場景。在Max中使用HDRI文件，需要正確使用貼圖坐標，否則不能正確表現。

　　1、建立基本場景。單擊此處下載場景文件。在視圖中創建一個平面作為地面，再創建一個環形節，創建一盞天光Skylight和一架攝影機，如圖1-1所示。

圖1-1

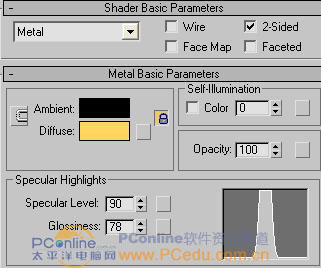

　　2、指定基本材質。按下鍵盤上的Ｍ鍵打開材質編輯器，激活一個材質示例球，將其指定給場景中的環形物體。設置其Ambient的顏色為純黑色，設置Diffuse的顏色為黃色，設置Specular　Level的值為90左右，設置Glossiness的值為80左右，如圖1-2所示。

圖1-2

　3、指定反射貼圖。加入反射貼圖。單擊打開Maps卷展欄，單擊Reflection項右側的None按鈕，在彈出的窗口中選擇Bitmap貼圖類型，在彈出的窗口中選擇我們提供的一張水面貼圖.JPG貼圖文件，設置Amount的值為50，如圖1-3所示。

圖1-3

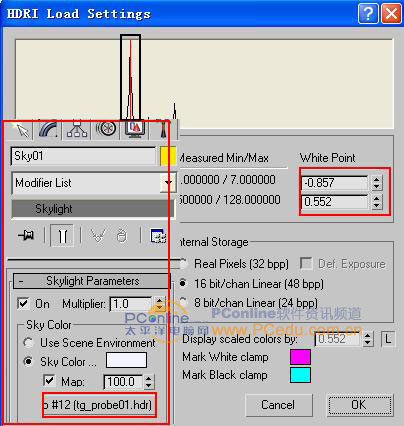

　　4、指定HDRI照明。選擇我們創建的天光Sky01，單擊Modify鈕進入修改命令面板中，單擊None按鈕，在彈出的窗口中選擇Bitmap貼圖類型，然后選擇一個HDRI類型的文件，會彈出如圖1-4所示的窗口。在這個窗口中可以調節最終場景的亮度，如圖所示的紅線，紅線越往左場景越亮，反之越暗。

圖1-4

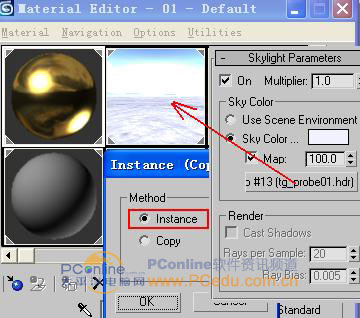

　　5、按下鍵盤上的Ｍ鍵打開材質編輯器，拖動tg_probe01.HDR到一個空白的示例球上，設置其方式為Instance關聯復制，如圖1-5所示。

圖1-5

　　6、設置貼圖坐標。開篇我們已講過不同的HDRI格式對應著不同的貼圖坐標方式，因此在使用HDR格式文件時我們一定要清楚使用的HDRI的格式，否則將會產生不正確的渲染效果。這里我們將坐標設置為Spherical　Environment，如果在實際使用中不知道應該使用哪種貼圖坐標，我們可以多選擇幾次渲染測試即可，如圖1-6所示。

圖1-6

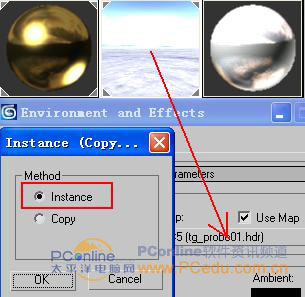

　　7、環境貼圖設置。單擊工具欄上的Render／Environment，打開環境和效果設置對話框，同時打開材質編輯器，將材質編輯器中我們設置完成的HDR材質拖動到環境設置面板的None按鈕上，在彈出的窗口中選擇Instance關聯復制方式，如圖1-7所示。

　　圖1-7

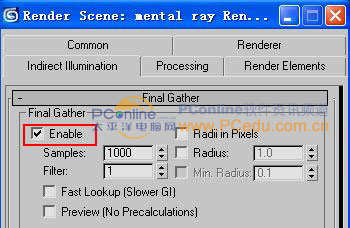

　　8、打開最終聚集選項。如果此時進行測試渲染，還是不會產生天光，這是因為我們沒有打開最終聚集效果。單擊工具欄上的Render　Scene　Dialog工具打開渲染設置對話框，進入Indirect　lllumination欄中，勾選Final　Gather項下的Enable，這樣我們就打開了最終聚集選項。如圖1-8所示。

圖1-8

　　9、調節場景亮度。打開材質編輯器，選擇我們設置好的HDR類型的材質，單擊打開Output卷展欄，通過調節RGB　level的值的大小可以調節場景的亮度，如圖1-9所示。

　　圖1-9

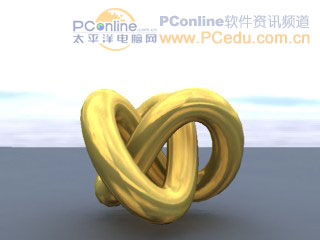

　　10、使用Mental　Ray渲染器對場景進行最終渲染，效果如圖1-10所示。

　　圖1-10

　　11、本節小結：本節課我們主要學習了如何在Mental　Ray渲染器中使用天光，通過本節學習，應該掌握以下幾方面的內容：

　　（1）使用Mental　Ray的天光流程？即：

　　1、選擇Skylight燈光，并在場景中創建；

　　2、指定HDR貼圖作為Skylight燈光貼圖；

　　3、在渲染器命令面板中打開Final Gather，這也是最關鍵的一步，沒有打開Final Gather，天光就沒有起到任何作用。

　?。?）怎樣調節場景的亮度？

　　兩種方法：

　　一種是在指定HDR貼圖時調整紅線的位置；

　　另外一種是在材質編輯器中的Oupput卷展欄中調整RGB　level的值大小。
