?。ㄒ唬┒噙呅沃g合并和分離的操作命令（如圖04所示）。

圖04

　　Attach（合并）：這個命令可以將其它的物體合并到當前的多邊形中，變為多邊形中的一個Element(元素)。同時它也繼承了多邊形的一切屬性和可編輯性，可以合并3Ds max中創建的大部分物體。進入Element子層級中還可以選中它們。操作也很簡單，單擊此命令按鈕(如圖04所示)。然后在視圖中點擊要合并進來的物體就行了。如果要合并多個對象，可以單擊右側的小方塊按鈕，打開一個Attach List(合并列表)窗口。在其中將要合并的物體一起選中。再單擊Attach鈕確定就一次都合并進來了。

　　Detach（分離）：看了這個命令我想大家也能知道它的意思了吧。它的作用與Attach剛好相反。它是將選擇部分從當前多邊形中分離出去。分離有兩種方式。既可以分離為當前多邊形的一個元素，也可以分離為一個單獨的物體，與當前多邊形完全脫離關系，允許被重新命名。這些可以在選擇子物體單擊Detach鈕后彈出的窗口中進行設置(如圖05所示)。

圖05

　　（二）多邊形中特殊的刪除和針對子物體層級的拆分命令（如圖06所示）。

圖06

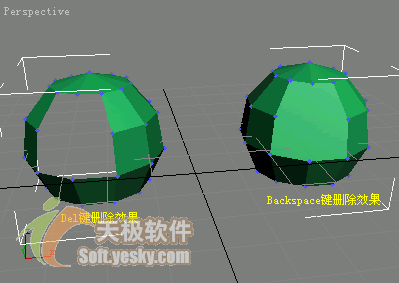

　　Remove(刪除)：注意在多邊形編輯過程中有兩種刪除狀態，一種是當我們刪除了一些點的時候，那么包含這些點的面都會因失去基礎而消失，這樣就產生出了洞，這種刪除只要選擇好子物體后按下鍵盤上的Del鍵就可以了。還有一種就是這個命令，當用它刪除時，包含這些點的面不會消失，而是會把基礎轉移到與刪除的點鄰近的點上，所以不會出現漏洞。這個命令適用于點和邊層級，對應于鍵盤上的Backspace鍵。具體效果如圖07所示。

圖07

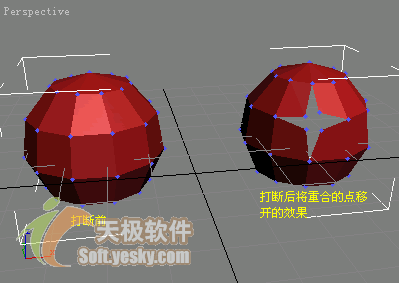

　　Break（打斷）：這個命令可以將選中的點分解，俗稱將點打斷，也就是說打斷前此點連著幾條邊，打斷后就分解為相應數目的點。只要選中要打斷的點單擊此鈕就行了，它只適用于點層級（如圖08所示）。

圖08

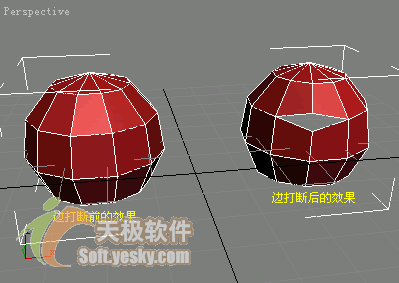

　　Split（分離）：結合上面的命令再理解這個就容易了。它是邊的打斷命令。將一條邊分解為兩條邊，操作與點打斷命令相同。不過至少要選中兩條連續的線段執行后才會出現邊打斷的效果，它只適用于邊層級。（如圖09所示）

圖09

　?。ㄈ┒噙呅谓Ｖ凶罨A、使用最頻繁的命令（如圖10所示）。

圖10

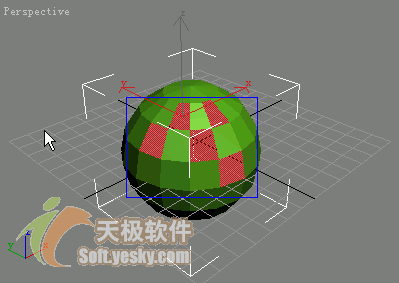

　　Extrude（擠壓）：這是最常用的一個命令。首先在透視圖中創建一個Sphere物體，在修改堆棧中單擊鼠標右鍵選擇Editable Poly，將其塌陷為可編輯多邊形，保持Sphere處于被選中狀態，按數字鍵4進入面子層級，在Sphere上任意選擇一些面，被選中的面會呈紅色高亮顯示（如圖11所示）。

圖11

　　接下來我們要對選中的面進行擠壓，3Ds max7的多邊形編輯為使用頻率高的命令提供了單獨的設置窗口，單擊Extrude（擠壓）右側的小按鈕，彈出Extrude Polygons（擠壓多邊形）設置窗口（如圖12所示）。

圖12

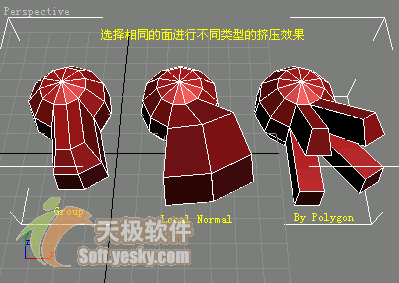

　　調節Extrusion Height（擠壓高度）值，我們可以實時地看到視圖中面的擠壓效果，還能設置Extrusion Type（擠壓類型），有三種類型可供選擇，Group以選擇的面組合的法線方向進行擠壓；Local Normal以選擇的面的自身發線方向進行擠壓；By Polygon對選擇的面單獨將每個面沿自身法線方向進行擠壓操作，具體的效果如圖13所示。

圖13

　　這個操作窗口的好處還有就是可以對面進行連續擠壓操作，只需每次設置好值后按Apply按鈕指定一下即可，而且這是一個非模態窗口，調出它不會影響你在視圖中的其他操作，怎么樣，這項功能用著是不是很順手？我想用不了幾分鐘，你就可以很熟練地操作它了，如果你只想非常簡單地擠壓一下，嫌調出擠壓設置窗口太麻煩，那就單擊一下Extrude按鈕，在場景中選中面直接進行擠壓即可（如圖14所示）。

圖14

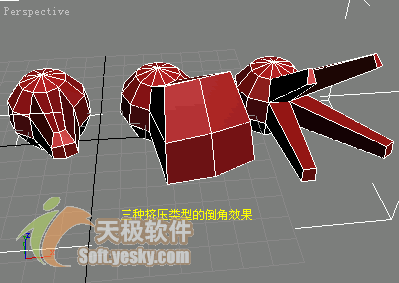

　　Bevel（倒角）：此命令可以擠出面并形成倒角效果，操作與Extrude類似。先選中面然后單擊此鈕后在面上點住左鍵拖拽可以將面拉伸，然后松開左鍵，這時移動鼠標可以形成倒角效果，在得到合適的效果后單擊左鍵確認。大家在操作的時候會感覺到這個命令有點像Extrude與等比放縮命令的聯合作用效果。其實有些時候使用后面的方式更便捷。它同樣有一個設置框，比Extrude命令多一項，就是Outline（輪廓線）值（如圖15所示），設置其值就可得到倒角效果（如圖16所示），此命令只適用于面層級。

圖15

圖16

　　（四）建模的過程中若干個點的結合（如圖17所示）。

圖17

　　Weld（焊接）：這個命令可以將點和邊進行焊接，就是在設置的閥值范圍內將選中的點和邊焊接為一個點或邊。單擊右側的小方鈕打開窗口可以設置焊接閥值。下方會提示焊接前后點的數目（如圖18所示）。

圖18

　　Target Weld（目標焊接）：相對于Weld這個目標焊接命令更常用一些，它的作用是將選中的點或邊拖拽到要焊接的點或邊附近（在設定的閥值范圍內）完成焊接操作，它所使用的就是Weld命令中設置的閥值范圍，效果如圖19所示。

圖19

　?。ㄎ澹┒噙呅谓Ｖ械那蟹置?br />
　　當物體的大致外形調準以后，就要對細節部分進行刻畫了，這時一般都要對面進行切分，以細分出更多的面來表現細節，下面我們就來為大家介紹3Ds max多邊形建模中的切分命令（如圖20所示）。

圖20

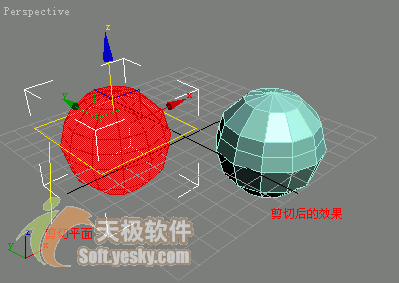

　　Sliceplane（切分平面）：這是一個老牌的命令，對多邊形進行整體切分，單擊此鈕會出現一個切分平面，這個平面是無限延伸的，它與多邊形相交的部分會出現切分出的邊，可以對切分平面進行移動和旋轉，當切分平面被激活后下方的Slice（切分）按鈕變為可用。單擊此鈕可完成切分操作。單擊Reset Plane按鈕可以將切分平面重置為原始狀態。如果在未點切分按鈕前選中Split復選框，可以將多邊形分割開，也就是整體的多邊形物體可以分割為兩個Element子物體（如圖21所示）

圖21

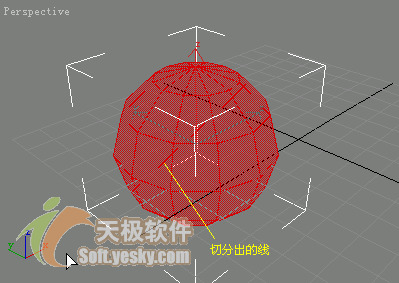

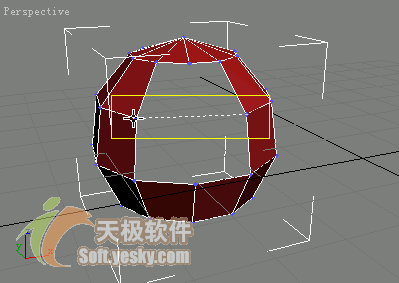

　　QuickSlice（快速切分）：這個命令是只對選擇的面進行切分，也是在版本6中新增的功能，高效靈活是它的特點，操作步驟是先選中要切分的面，然后在面上點擊一下鼠標拖出一條直虛線，它與選中面相交的部分切分出新的邊。具體效果如圖22所示。

圖22

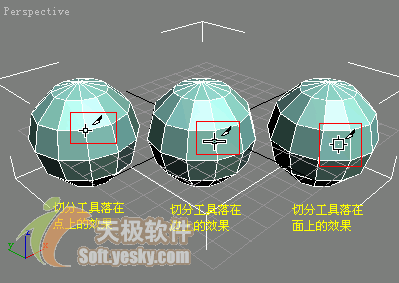

　　Cut（切分）：我們可以使用這個命令直接對面進行切分，面會自動被劃分開，點擊此鈕然后將鼠標放在點，線，面上就可以連續切分了，鼠標點放在點線面上的狀態是有區別的（如圖23所示），這也是在多邊形建模中進行細節修改時常用的一個命令。

圖23

　　（六）修改面法線方向的命令

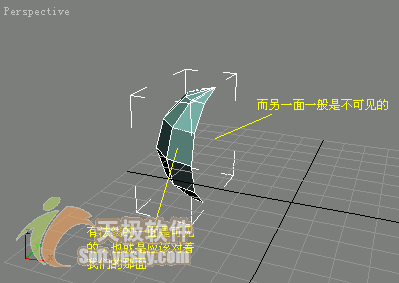

　　注意：有法線的一面是可見的，而另一面一般是不可見的（如圖24所示）。

圖24

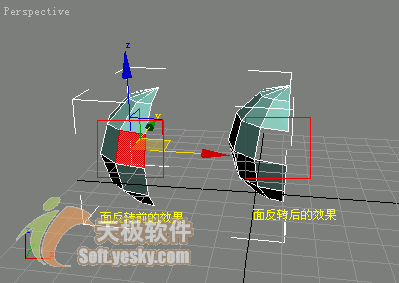

　　Flip（反轉）：這個命令的作用是反轉面的朝向，因為3Ds max默認狀態下面是單向可見的，這樣可以避免系統資源的浪費。所以在很多時候用它來糾正面的朝向是十分必要的。效果如圖25所示。

圖25

　　教程結束，以上就是3Ds max多邊形建模常用命令總結及多邊形建模剖析介紹，希望大家看完之后會有所收獲！
