本教程向武林網的朋友們介紹如何利用Lightscape實現異型暗藏燈的效果，教程介紹的制作方法非常詳細，實用性也很強。轉發過來，喜歡的朋友快來學習一下吧！

在3DSMAX室內燈光表現中異型暗藏燈打法這篇教程中，我們學習了如何利用3dsmax自帶的光能傳遞引擎并配合max6.0之后新增的建筑材質來表現異型暗藏燈的效果，在本節中繼續來研究一下如何在Lightscape表現平臺中實現異型暗藏燈的效果。由于上節的場景不太直觀，因此從本節開始我將天花的類型改為圓形漏空，這樣暗藏燈的效果可能會更加明顯一些。改造后的場景如圖12-1所示。

 圖12-1 原始場景

大家都知道，自發光材質在Lightscape平臺進行光能傳遞時是無法產生燈帶效果的，因此在本小節中就不細講述了，那么我們是如何在Lightscape中實現圓型暗藏燈效果的呢？我們將制作步驟簡介如下，希望對大家有一個幫助。

1.首先我們必須根據暗藏燈的形狀在3dsmax中制作一個面片，并且必須特別指出的是，燈光的照明方向必須與面片的表面法線方向一致，如果你做反了的話，那么在Lightscape中更改燈光方向將是一件比較麻煩的事，所以希望大家稍微注意一下。

依據這個制作思路，我創建了一個圓形面片，由于暗藏燈是向上照明的，所以面片法線向上可見，局部透視效果如圖12-2所示。

 圖12-2 燈片效果

2.在3dsmax中無需過多的設置材質參數，因為我們要將其輸出到Lightscape中去渲染，執行文件菜單下的導出命令，將其輸出為Lightscape準備文件，格式為Lp,這部分內容比較簡單，我就不細說了。輸出后在Lightscape中簡單調節一下場景的材質，并根據窗玻璃的方向設置日光和洞口以便日光射入，這部分也由讀者自行完成，我們主要來分析一下圓形暗藏燈的設置方法，調節好后的場景如圖12-3所示。

 圖12-3 準備文件

3.接下來，我們要在Lightscape中對剛剛在3d中創建好的圓形面片執行一種稱為“圖塊轉光源”的操作，這樣才能得到我們需要的圓形暗藏燈效果。

單擊圖塊面板，在其中找到圓形面片圖塊，在其上單擊鼠標右鍵，在彈出的快捷菜單中選擇“定義為光源”命令，在彈出的詢問窗口中單擊“是”，接著會彈出一個名為“光源屬性”的面板要求用戶選擇轉換的光源類型，如圖12-4所示。

 圖12-4 圖塊轉光源

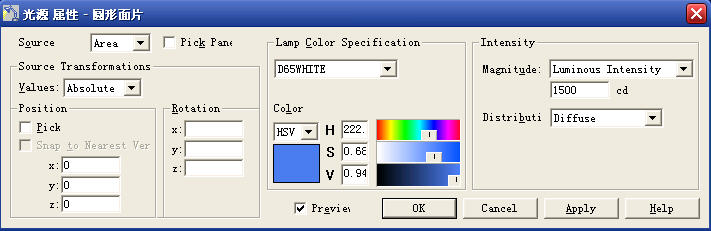

此時我們將光源類型選擇為Area面光源，將燈光顏色改變為藍色，燈光強度設置為大約1500cd,設置好的參數效果如圖12-5所示。

 圖12-5 轉為面光源

4.此時該圓形面片已經從圖塊面板中消失了，而重新做為一種燈光出現在燈光面板中。

我們簡單的對其它燈光如筒燈和日光做一個設置，并且對場景的表面進行一定程度的表面細分，這部分內容由讀者去自行完成。

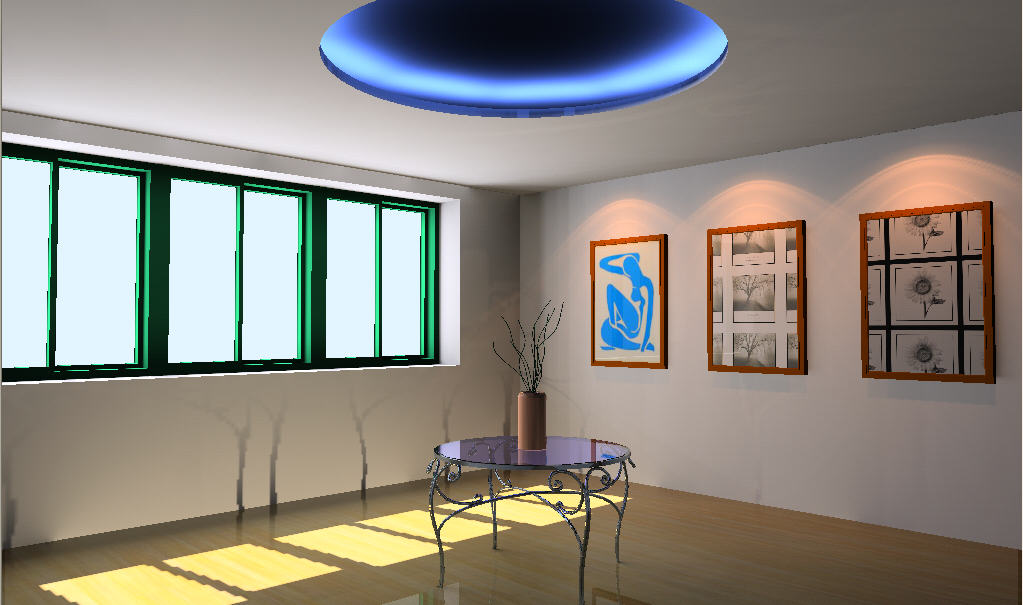

執行“處理“菜單下的“參數”命令，將光能傳遞的級別設定為2級，并且必須考慮日光的計算，對場景進行光能傳遞處理，當觀察到光傳的進度達到約60%時停止，對場景執行光影追蹤測試，觀察測試的效果如圖12-6所示。

 圖12-6 光影追蹤效果

5.觀察測試的結果，我們發現產生了如下問題：

a.首先陽光的仰角偏高導致陰影偏短，這里需要更改一下日光仰角。

b.最為關鍵的就是，圓形暗藏燈的效果并不好，出現了一個藍色的光球而不是均勻的燈帶。

下面我們來對這些問題做一個交待。

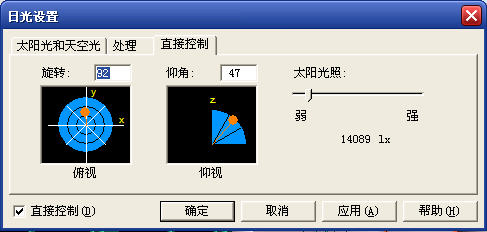

a.對于陽光的仰角問題，我們可以單擊“光線”菜單下的“日光”命令，在彈出的面板中勾選直接控制，直接將仰角改為47度即可，這部分的參數設置如圖12-7所示。

 圖12-7 更改日光仰角

c.第三個問題就有點麻煩了，其實我們上述的操作步驟都是規范的，但同學們會發現有時實際效果并不好，這一點在實際制作中經常屢見不鮮，而且即便效果出來了也不盡令人滿意，如果大家一定要在Lightscape平臺下表現異型暗藏燈效果，我個人建議最好還是采用傳統的燈光陣列法，這樣操作簡單，效果也不錯。

關于這部分的具體修改步驟我就不多說了，最終我采用的是用3dsmax中的自由面光源來進行陣列，測試效果如圖12-8所示。

圖12-8 測試結果

以上就是如何利用Lightscape實現異型暗藏燈的效果，希望大家喜歡！
