proe自帶的渲染器渲染效果比較差，一般我們都是導出文件到3dsMax或者其它專業的渲染器來渲染更逼真的效果。不過3Dmax是不能直接打開stp文件的，打開igs的文件經常有很多破面。3Dmax怎么導入proe的文件渲染呢，下面我來介紹一下用3dmax導入stl文件的過程

工具/原料

Pro/Engineer軟件

3ds Max 軟件

方法/步驟

1、首先用proe軟件打開一個實體文件

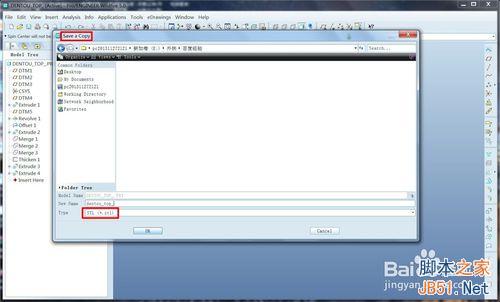

2、通常不同的工程軟件之間的文件交換一般用stp或者igs格式的，但是因為3dmax不支持stp文件，實體的igs文件導入3dmax也會有很多爛面，無法操作，要使proe的文件能直接導入3dmax，我們通常用proe另存為一個stl格式的文件，stl文件是一種三角網格文件，市場上的三維軟件基本都支持這種格式。如下圖。

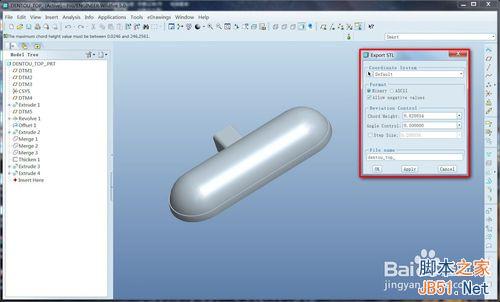

3、點擊ok后會彈出一個stl的參數面板，默認的stl參數三角面的尺寸偏大，這樣導出去表面不夠光滑，特別是曲面的時候。

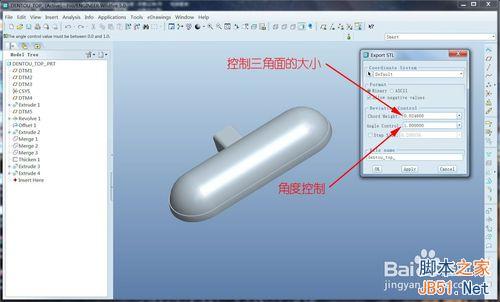

4、我們在chord height一欄輸入0，系統就會按最小的精度給出三角面的最小參數，然后在Angel Control一欄任意輸入一個比1大的數字，系統都會自動設置為1.這樣設置結果是能夠得到盡量多的三角面，曲面會盡量光滑。其它參數按默認設置。

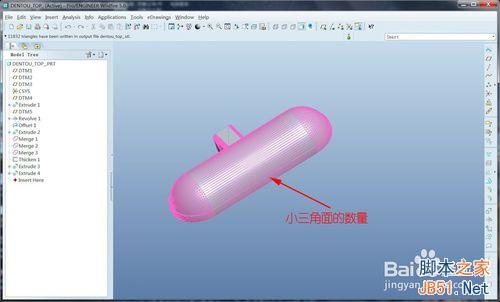

5、設置好參數后點擊預覽可以看到主窗口會高亮顯示元件的大概的三角面數量，如果不滿意再更改參數。

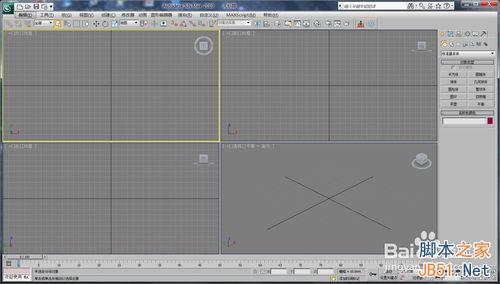

6、保存好stl文件后，我們打開3ds max軟件

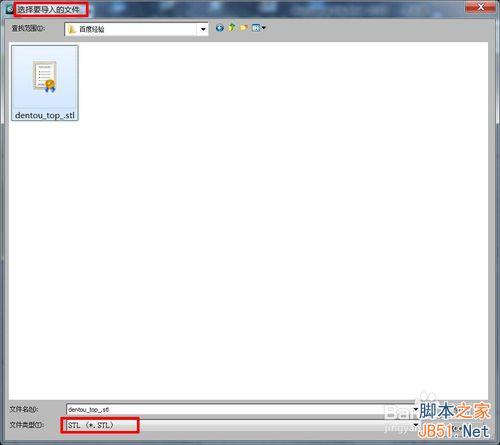

7、選擇文件菜單-->導入文件，選擇剛才保存的stl文件。

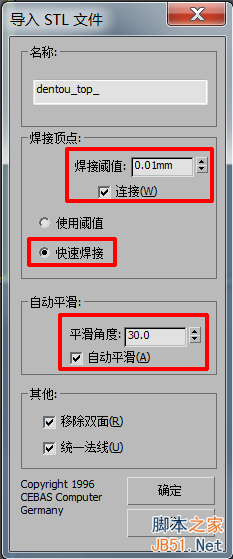

8、然后會彈出一個參數窗口，在這里我有個經驗可以分享一下，最好選擇快速焊接跟自動平滑，否則有時候導入文件會很長時間，還會失敗，特別是三角面很多的文件以及有零件干涉的裝配文件。

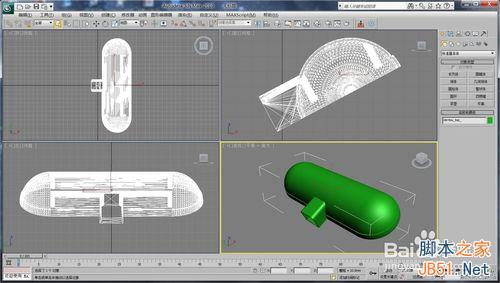

9、最后導入stl文件成功后我們就可以在3Dmax里面進行渲染及其它相關操作了

注意事項

stl文件是由三角形的網格組成的，在一些細節的地方，特別是圓角過渡和曲面的地方它會顯示出一些棱角，不太光滑。

如果你需要渲染分辨率特別高的圖片及精細的效果，導入stl文件效果不是很好，后面我會介紹別的方法導入proe的文件渲染會更加光滑。

以上就是3dmax導入stl文件過程介紹，希望能對大家有所幫助！
