這篇教程是教武林網的朋友們用3DSMAX制作超現實的體育館模型，教程屬于中等偏上難度的建模教程。教程很詳細，介紹的知識點也不少，不過需要有一定基礎的朋友學習。先發到武林網吧。希望大家喜歡這篇教程。先來看看效果圖：

具體的制作步驟如下：

第一步

先建一個Nurbs曲面，點曲面或CV曲面，長度和寬度CV數開始不要設得太高，以后可以增加。（由點曲面創建的曲面其頂點緊貼曲面。而CV曲面則頂點遠離曲面）（圖01）

圖01

第二步

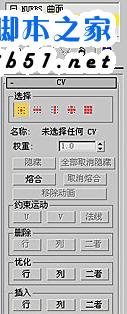

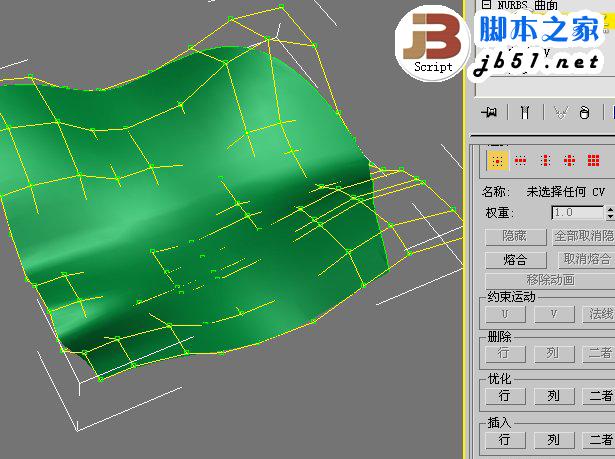

進入修改面板。這圖顯示了加減CV線工具。其中“優化”和“插入”都是增加CV線。大家可以試試有什么分別。（圖02）

圖02

第三步

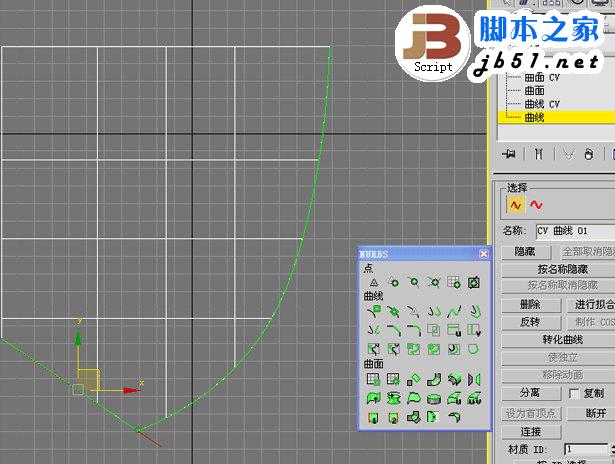

利用Nurbs面板的創建曲線工具畫兩條線，同時修改面板會增加“曲線CV”和“曲線”級別。

按下Nurbs的投影曲線工具，鼠標移至曲線（曲線變藍色）點擊，移動鼠標至曲面（曲面變藍色）點擊，在修改面板，點擊“修剪”。若剪切方向反了可點擊“翻轉修剪”。然后右擊鼠標確定操作。

作為投影的曲線已經沒有利用價值?？蛇M入“曲線”級別，刪除。（圖03）

圖03

第四步

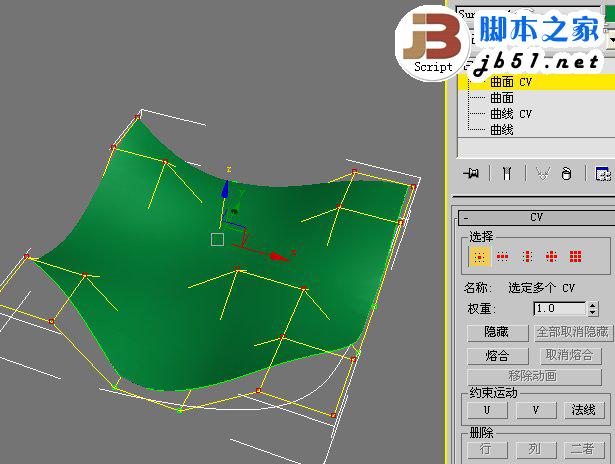

進入“曲面CV”級別。選擇將要向上移動的CV點向上拉動。（圖04）

圖04

第五步

可增加行或列作細調。（圖05）

圖05

第六步

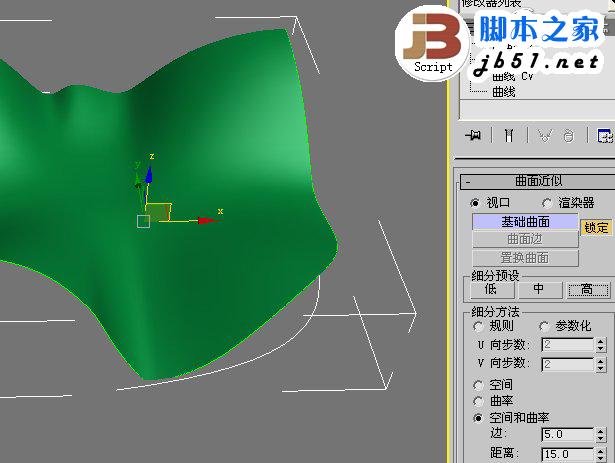

若曲面平滑度不夠?？蛇M入“曲面近似”調整（我直接選擇“高”）。（圖06）

圖06

第七步

轉換為“多邊形”進入“邊界”級別。選擇開放的邊界按Shift向下拉。（圖07）

圖07

第八步

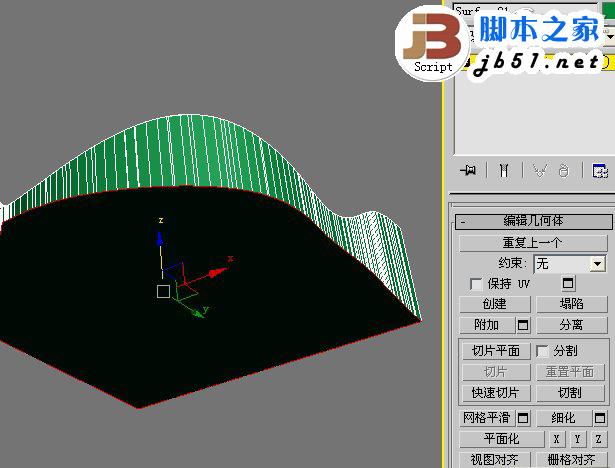

點擊“平面化”右邊的Z使底部變平。（圖08）

圖08

第九步

封底，快捷鍵為Alt+P。（圖09）

圖09

第十步

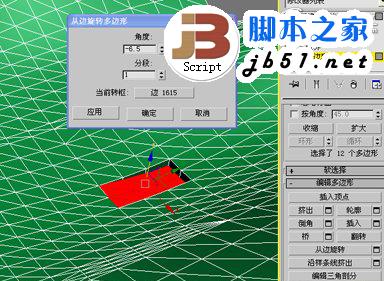

進入“多邊形”級別。選擇要開窗的多邊形。“從邊旋轉”、“當前轉樞”為最左邊的其中一條邊。（圖10）

圖10

第十一步

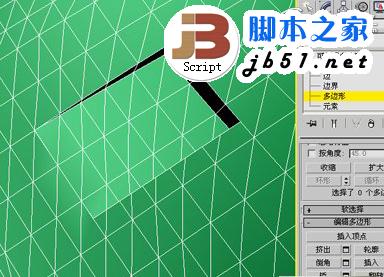

這圖顯示了我增加了一條邊然后“從邊旋轉”，這樣可以得到自己想要的窗的大小。（圖11）

圖11

第十二步

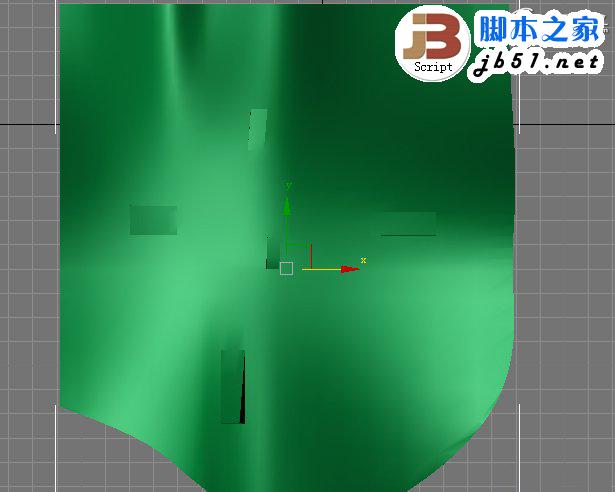

轉到頂視圖，然后對電腦屏幕進行截屏。（圖12）

圖12

第十三步

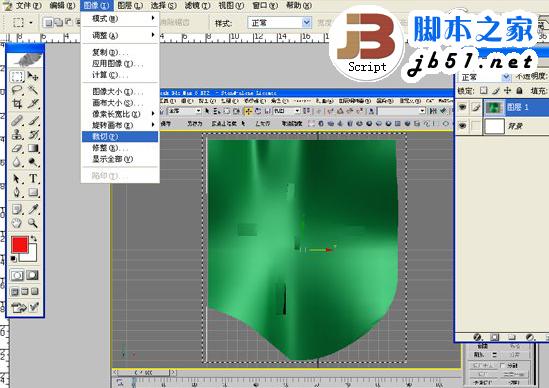

轉到Photoshop，新建畫布，粘貼剛拷貝的屏幕。裁切至適當大小。（圖13）

圖13

第十四步

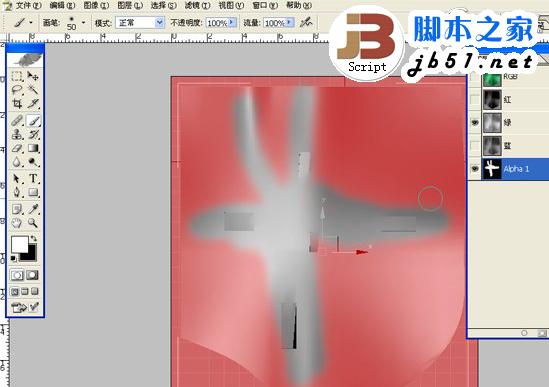

進入“通道”面板。新建一通道。前影色設為白色，用畫筆畫出大概圓點走勢。（可開啟其它通道的眼睛作參考）（圖14）

圖14

第十五步

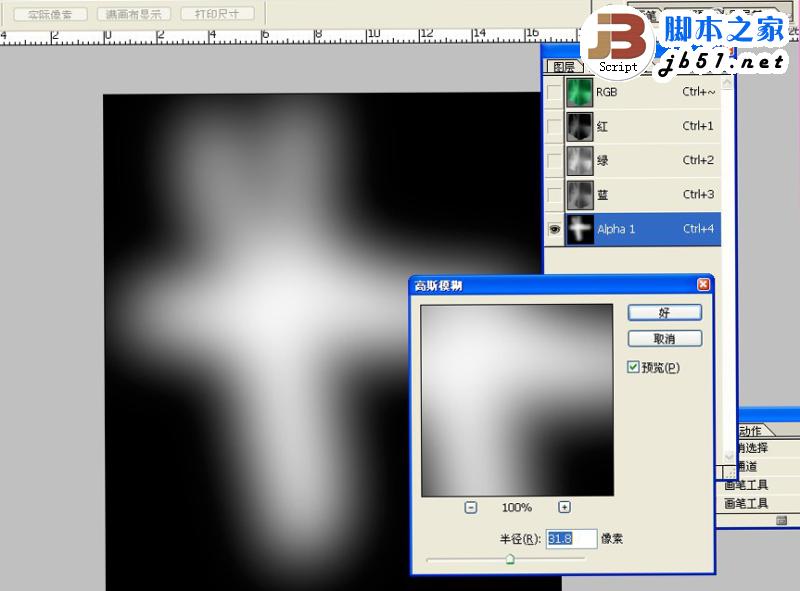

“高斯模糊”設一較大的值。（圖15）

圖15

第十六步

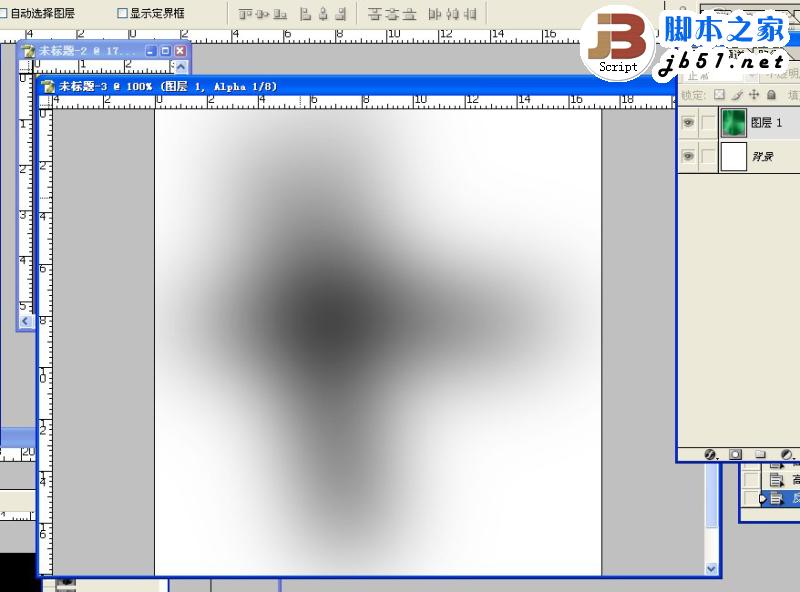

按鍵盤Ctrl+I，反相通道。 （圖16）

圖16

第十七步

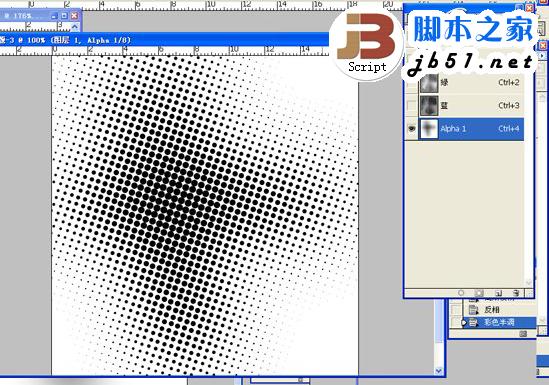

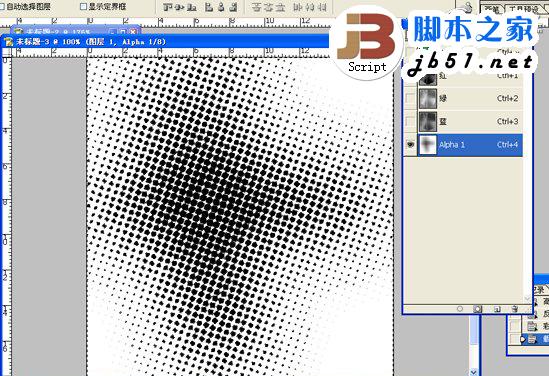

進入“濾鏡->像素化->彩色半調”（我的值是：最大半徑為8，通道1為108，其它通道值為0）。（圖17）

圖17

第十八步

可以設置前影色為白色，利用筆刷工具刷除過多的圓點，按Ctrl不放，鼠標點擊Alpha 1，得到選區。（圖18）

圖18

第十九步

返回“圖層”面板，新建空白層。Shift+Ctrl+I反選選區，填充黑色，隱藏或刪除“圖層1”然后保存為JPG。（圖19）

圖19

第二十步

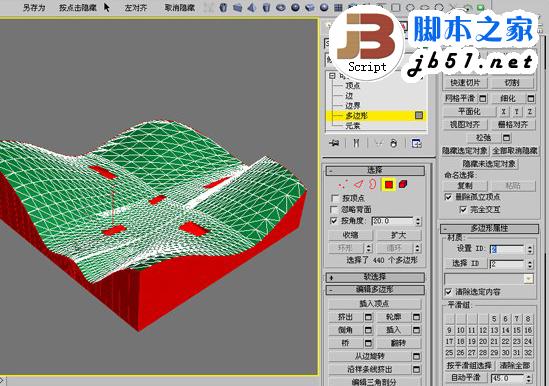

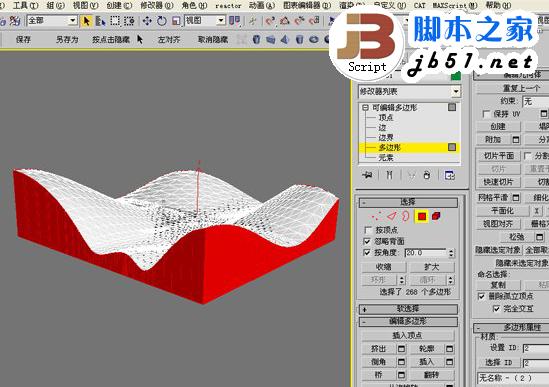

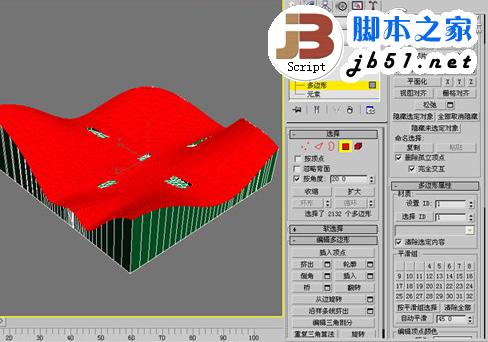

回到3ds Max，點擊“按角度”，選擇如圖的多邊形，然后取消“按角度”，按Alt鍵減去窗口的多邊形選擇。設置ID為1。（圖20）

圖20

第二十一步

Ctrl+I反選多邊形，設置ID為2。（圖21）

圖21

第二十二步

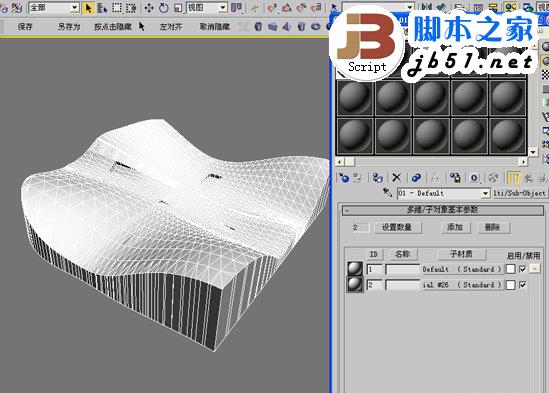

給模型賦予“多維/子材質”。（圖22）

圖22

第二十三步

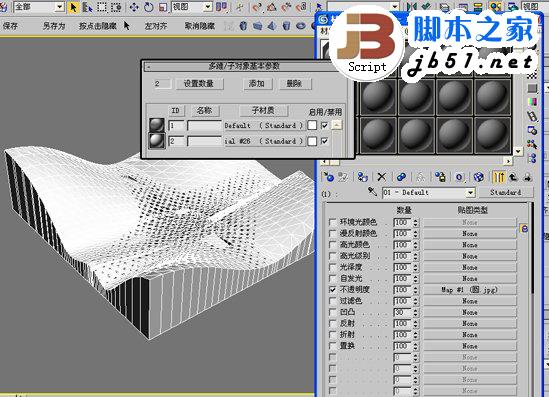

進入ID為1的材質面板，在“不透明度”通道貼上剛才畫的圓點貼圖。（圖23）

圖23

第二十四步

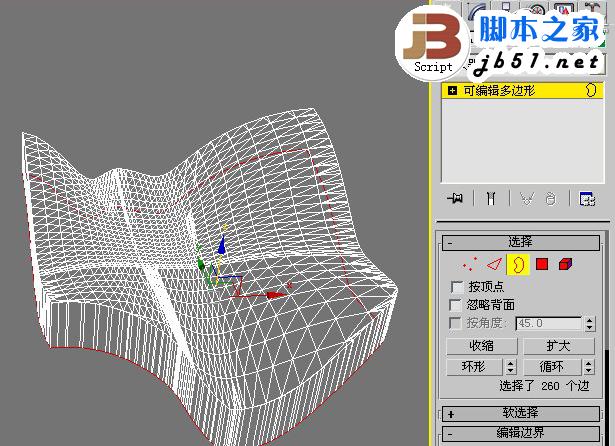

關于模型四邊的做法說一下。選擇四邊的多邊形。（圖24）

圖24

第二十五步

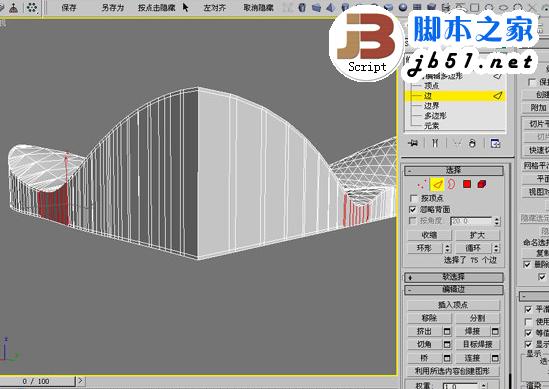

在修改面板選擇“忽略背面”，在邊級別，選擇模型的一些邊（3ds Max為我們提供了一個很好的選擇工具，就是“繪制選擇區域”工具，即圖中“按點擊隱藏”上面的那個像太陽一樣的工具）。（圖25）

圖25

第二十六步

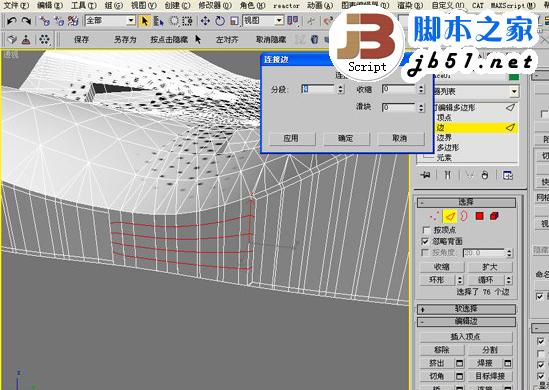

請先檢查清楚有沒有選擇了多余的邊。然后選擇“邊接邊”。（圖26）

圖26

第二十七步

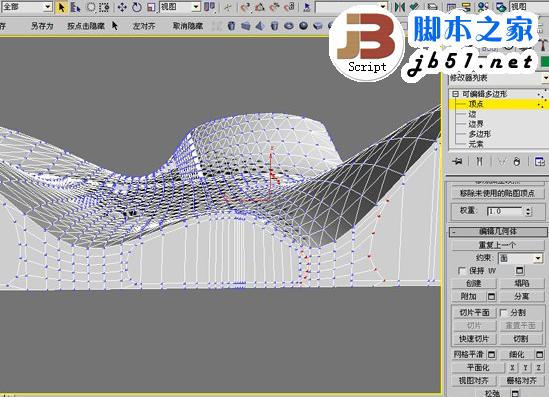

在修改面板有一個“約束”的下拉框?？稍O置為面或邊，利用移動工具，移動頂點，使邊呈狐形。此時，一些地方的頂點或邊可能會出現問題，手工焊接或移除。（圖27）

圖27

第二十八步

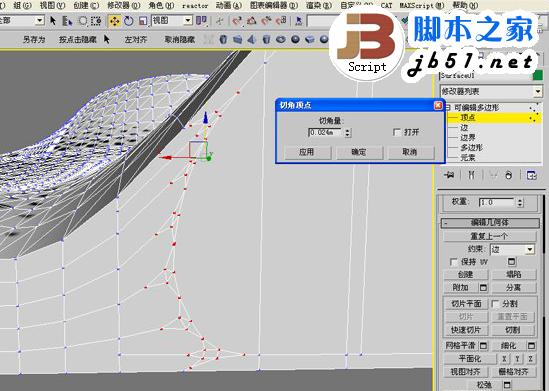

可選擇狐形邊的頂點，切角兩次頂點，進一步圓滑狐邊。大功告成。 （圖28）

圖28

最終效果如下圖。（圖29、圖30）

圖29

圖30

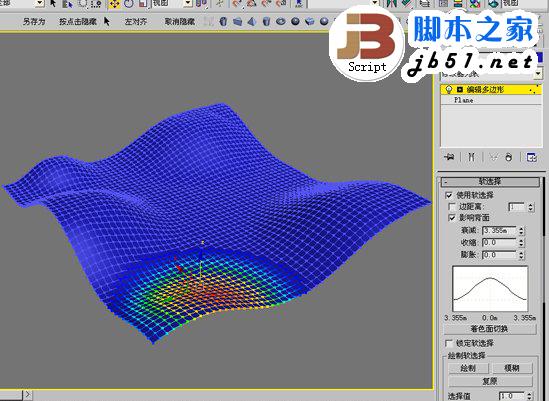

最后我再介紹一種方法，這是最簡單的一種，只需創建一個平面，設置較高的段數，加入“編輯多邊形”修改器。進入“點”級別，開啟“軟選擇”。向上拉動頂點即可。其它的按上面步驟重復即可，其它的方法如Patch、置換等都是可以的。（圖31）

圖31

教程結束，以上就是3DSMAX制作超現實的體育館模型方法，教程雖然有一定的難度，但是卻非常的實用，希望大家能好好學習！
