本教程像武林網的3DSMAX室內設計學習者們介紹室內衛生間效果圖的制作流程，教程比較簡單，同時實用性很強。轉發過來希望武林網的朋友們喜歡這篇教程。先來看看效果圖：

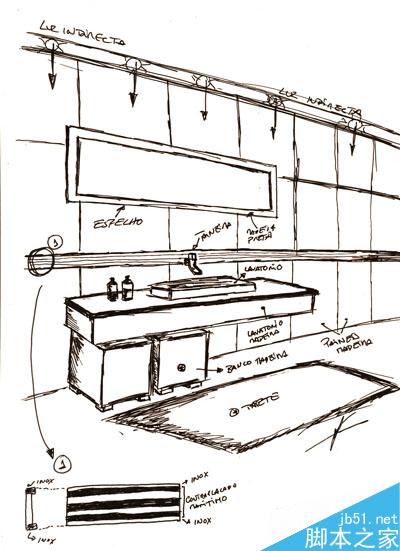

先在紙上畫出草圖，交由客戶確認后就正式開始啦。因為是商業作品，時間較緊，所以我用了一些現成的模型素材。

浴室建模

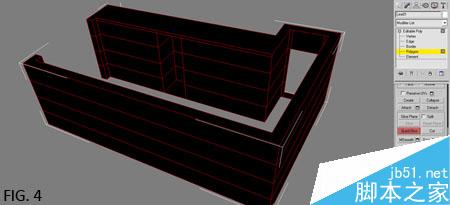

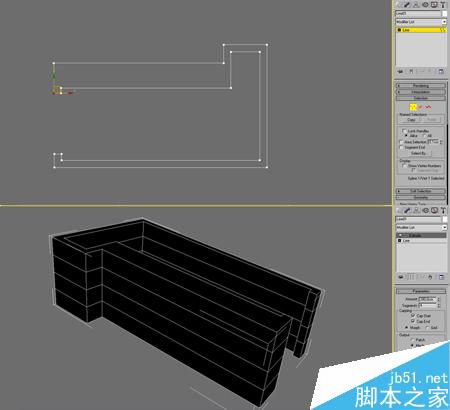

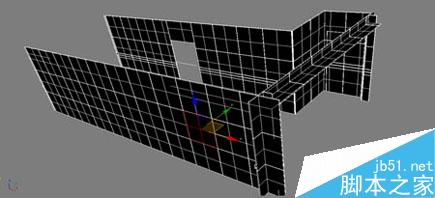

5 ~5 e8 A( e1 m$ M8 q浴室的模型非常簡單。先作墻壁，在頂視圖繪制曲線輪廓；然后使用 extrude 擠出工具添加體積；將模型轉為 editable poly 使用 cut 工具切割出窗戶和門。

天花板和地板用簡單的平面和方塊物體組成。/ @6 sQ3 J- t% e1 g

模型的基礎搭建好后，我開始添加細節。首先是墻面上拼接的木塊 - 選擇所有墻面，執行 Geometry > Extended Primitives > ChamferBox，參數分別為(L;W;H;F) 90cm; 90cm; 3cm; 0.50 cm。

按摩浴缸建模

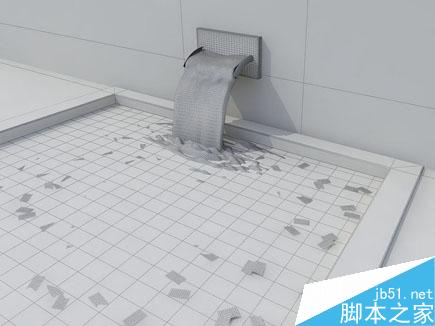

$ L8 V/ `! h! z6 T# @和之前一樣，這個模型也很簡單。創建一個 plane 平面，使用extrude 工具擠出缸壁和缸底，讓后用 chamfer 工具斜切拐角。接下來稍微復雜一些 - 制作水流注入浴缸的波紋 -先創建一個平面，增加 subdibisions 細分等級，將它放在水流下來的位置，然后使用 Paint 筆刷變形工具創建出環狀的波浪。

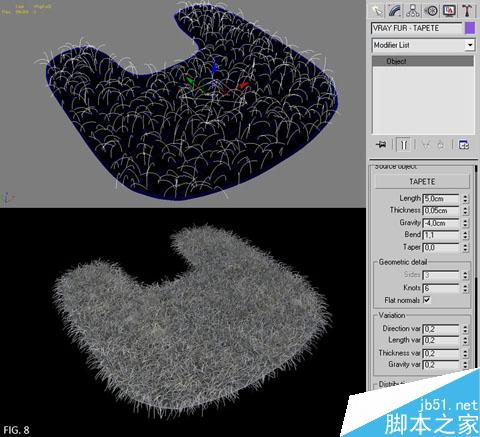

在頂視圖用曲線繪制出地毯的輪廓，然后添加 Vray Fur 修改其，參數如下圖所示。0 ?)

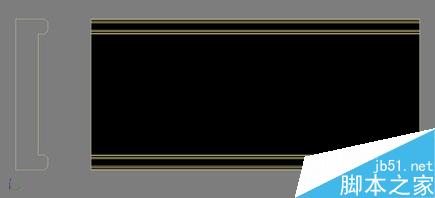

其它模型基本同理 - 曲線或多邊形方式

紋理

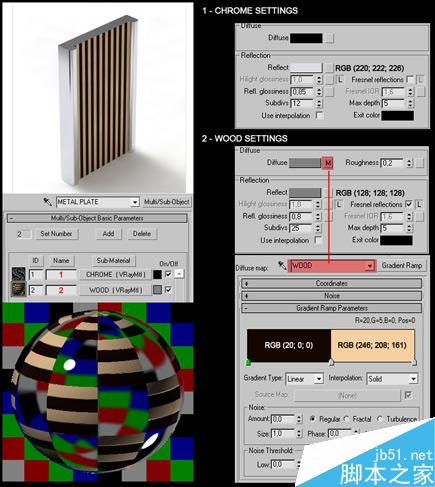

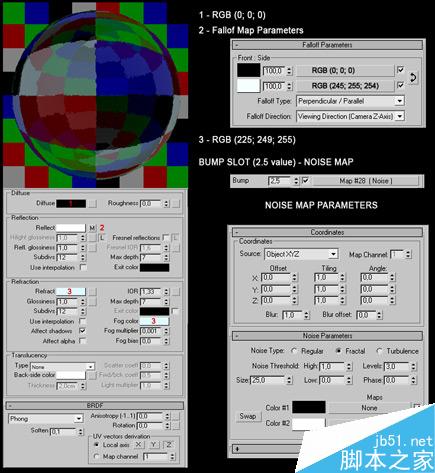

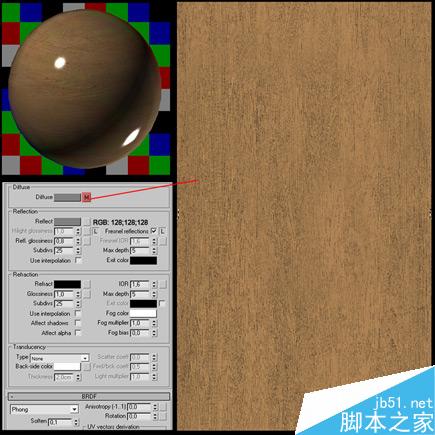

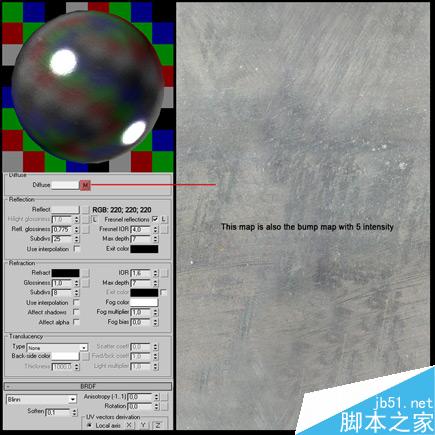

場景中的模型分別具有各自相同的材質，因此不用展開 UV，只用 Vray 材質就行了。分類如下：

根據模型的形狀對應使用 planar、box 或 cylindrical 映射方式。

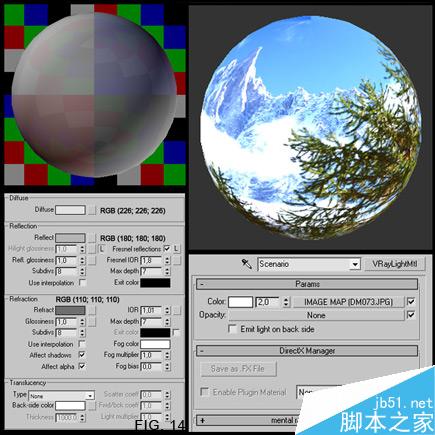

背景材質

如果沒有HDRI，可以使用 VrayLightMtl 燈光材質中添加.jpg 的方式代替，color 顏色通道的 Intensity 強度設為2，以獲得柔和的室內照明及反射效果。

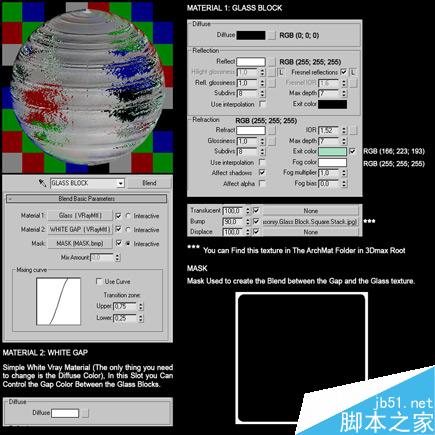

玻璃窗

這是 Max 自帶的一張圖，在 3ds Max 根目錄下的 ArchMat 文件夾里。我要做的就是添加上一個窗框的蒙板，以便調整窗扇間隙的顏色。

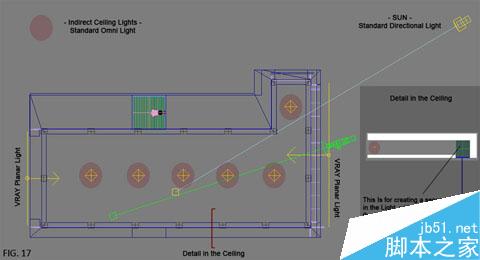

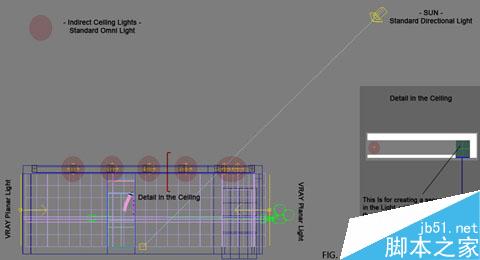

照明用的燈包括 - Directional Light 命名為‘SUN’，兩個大塊的 Vray 面光燈分別放置在浴室兩側的窗戶和門上，6盞 Omni 泛光燈放在天花板模擬燈池的間接照明效果。

日光：

使用高角度的標準 Directional Light，投射銳利陰影。)

燈光為黃色（RGB：255；255；200），multiplier=0.85。9 }

鉤選 Overshot 選擇 Falloff，衰減范圍要足夠大，可以覆蓋整個模型。

即使開著 GI，如果只靠室外照明，室內的亮度也無法滿足需要。因此我在窗戶上放了一盞同樣大小的 Vray 面光燈用來專門照亮室內場景，并投射柔和陰影，模擬天空散射光線的照明。

燈光顏色設為藍色（RGB 231; 238; 241）強度為3。

別忘了鉤選 Vray 燈光選項中的 Invisible（不可見）選項（鉤選后將隱藏燈光平面，同時允許陽光穿過 Vray 燈光平面）。

( r- u在使用 Vray light 的場景中，細分采樣等級一般都比較高，本例設為65，可基本去除燈光產生的所有噪點。比較煩人的是，細分度越高，渲染時間越長，如果機器不夠快，我勸你還是不要用太高的細分采樣率。

YOmni 泛光燈模擬燈池效果

我采用 Omni light 替代 Vray light 模擬天花板燈池的光線衰減效果，這樣可以讓渲染速度快一些；還有一個問題，怎么才能讓這些燈像日光燈一樣分成一段一段的呢？很簡單，在吊頂和天花板之間每隔1m添加一個方塊擋一下就行了。

本例中我使用了6盞實例復制的 Omni light，光線顏色為純白，強度為1.3，陰影類型為 Vray shadows。: 渲染

如之前所說，我使用Vray進行渲染，它同時適用于表現室內和室外效果，簡單易用。

渲染前我會固定做一些準備工作：

確認材質參數（反射折射通道）的細分度。

- 如果 Refl. Glossiness (Reflection) 或 Glossiness (Refraction)的值小于1，必須增大細分度，去除材質的噪點。

25-50的細分適用于大部分材質。

- 8-12的細分適用于合金、黃金、不銹鋼...等

注：增加 subdivision 細分度會增加渲染時間，因此盡量在時間和材質質量間找一個平衡值

- 測試渲染，觀察模型/材質大體效果和位置。

因為 Vray 渲染器比較慢，所以燈光渲染測試會花費很長時間，采用下面的參數可獲得最快的速度。

盡管效果會很粗糙，但能夠大體了解照明和材質的情況。

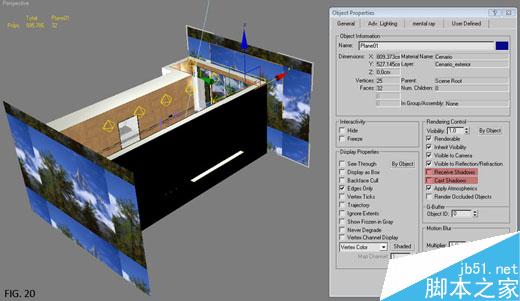

確保沒有物體擋住光線。本例中背景平面就擋住了陽光，在該平面的物體屬性中取消 Receive/Cast shadows 兩個選項即可解決。

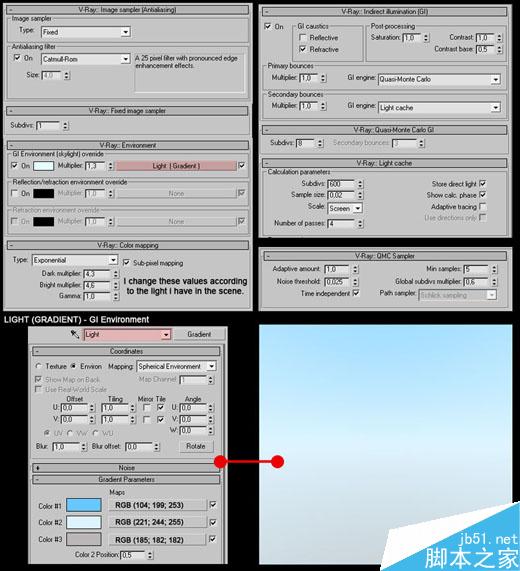

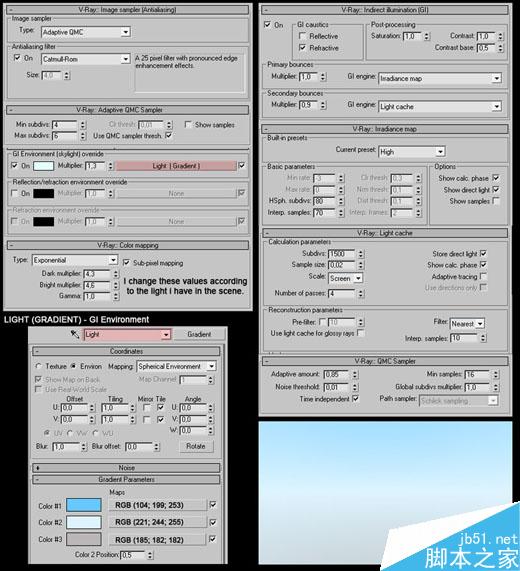

最終渲染：我大部分的室內作品均采用下圖所示參數。

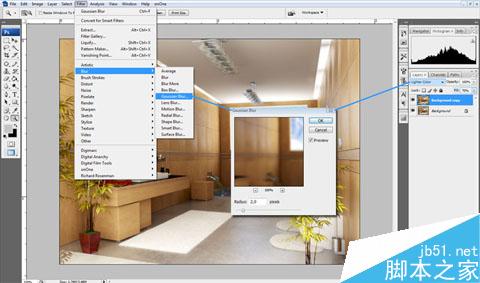

渲染完成后在 Photoshop 中校正顏色。然后復制原圖層，執行Filters > Blur > Gaussian Blur（半徑2像素左右），混合模式設為 Lighter Color，調整Fill 填充度，得到淡淡的 glow 輝光效果。

效果如下圖所示。)

教程結束，以上就是3DSMAX室內衛生間效果圖的制作流程，大家學會了嗎？希望能對大家有所幫助！
