導言：平時做了不少的模型，放著發毛不如拿出來曬曬再折騰點新作品。變形金剛和鋼鐵俠都是我的最愛，要說更愛哪一個，真的沒法抉擇。沒法選就讓他們打一架吧，來一場鋼鐵之間的對決！
制作前準備
比例確定
制作之前還是先搜集資料，這里需要搞正確的是比例問題。通過圖片資料可以知道大黃蜂為16英尺，也就是4.87米，鋼鐵俠官方設定身高為1.92米，沒有找到圖片資料。這里我把圖片先放到一塊，更直觀的表達比例關系。（圖1）

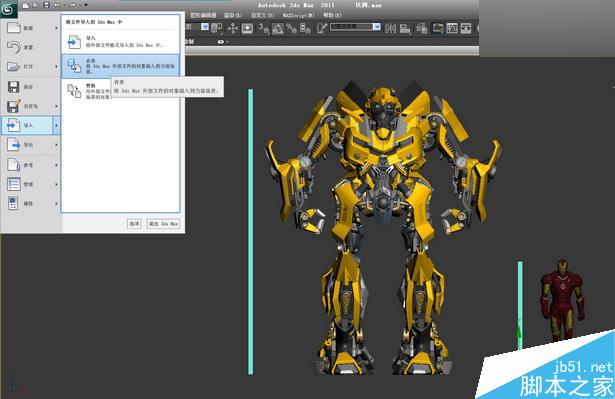

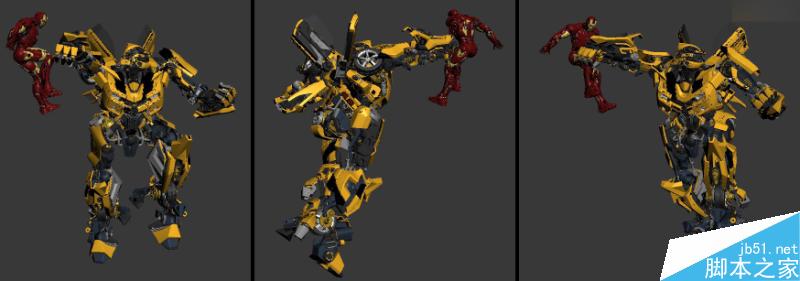

我制作用的版本是3Ds Max2011，先打開其中一個模型文件，這里是先打開的大黃蜂文件，然后再將鋼鐵俠合并進來。新建兩個用于比例參考的BOX模型，調整好高度，然后參考著縮放大黃蜂和鋼鐵俠，調整好比例。（圖2）
圖2（點擊查看大圖）
創建選擇集

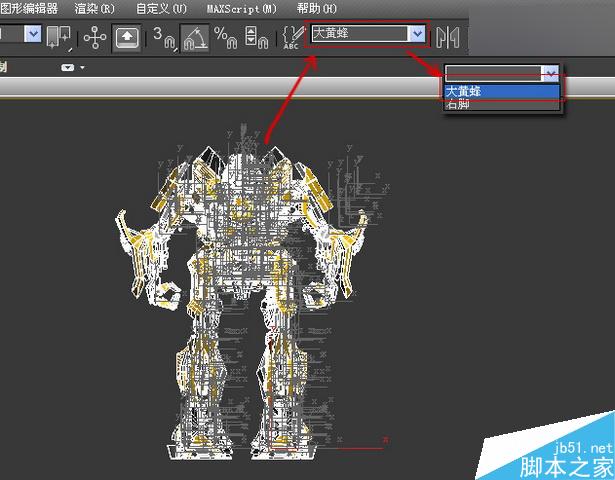

創建選擇集以方便選擇場景中的模型。把大黃蜂全部選中在創建選擇集中輸入“大黃蜂”，這樣以后就可以通過下拉列表中的選擇集直接的選取模型了。（圖3）
圖3

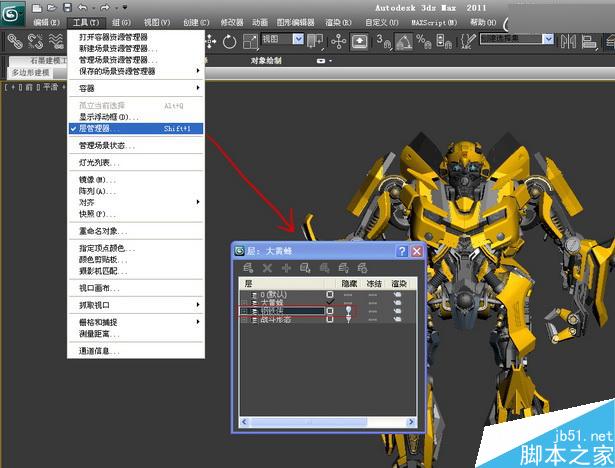

使用3Ds Max的層功能更方便的管理場景模型。這里把大黃蜂和鋼鐵俠分別放入兩個層中，然后將鋼鐵俠層隱藏起來。（圖4）
圖4（點擊查看大圖）
大黃蜂骨骼綁定
修改骨骼要點

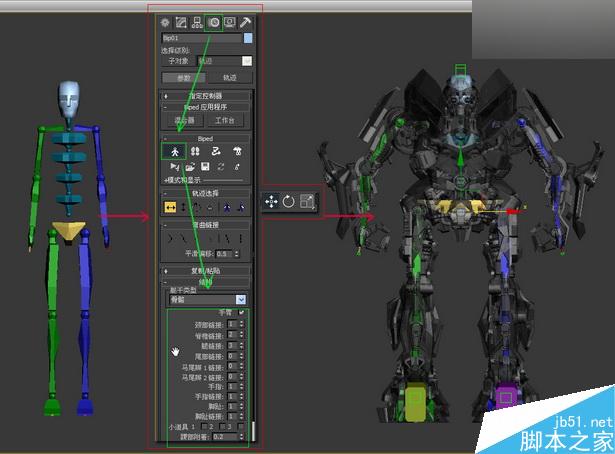

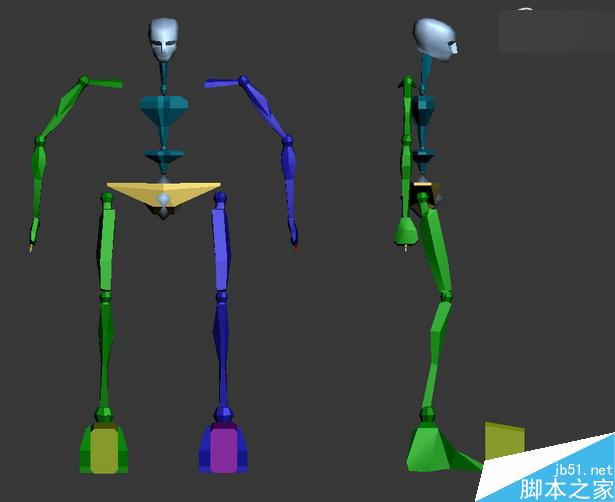

給大黃蜂添加骨骼，這里使用MAX自帶的Biped骨骼。選擇Biped骨骼，在場景中拖拽出來，然后進入運動面板，開啟體型模式，現在才可以修改骨骼的參數。通過修改參數和使用移動旋轉縮放工具，調整骨骼與大黃蜂匹配。（圖5、圖6）
圖5
圖6（點擊查看大圖）
在結構卷站欄有控制骨骼高度的參數，剛開始創建的骨骼高度與模型可能不相符，通過這里修改高度。（圖7）
圖7

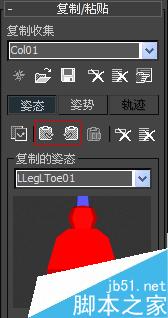

對于對稱的骨骼，可以先調節一邊與模型匹配，然后通過復制/粘貼到另一邊。（圖8）
圖8
骨骼調整完后一定要關閉體型模式按鈕。（圖9）
圖9
匹配骨骼

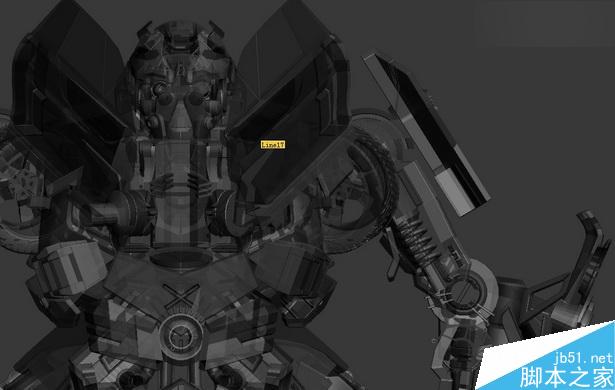

選中大黃蜂模型，按熱鍵Alt+X進步半透明模式。（圖10）
圖10（點擊查看大圖）
由于大黃蜂的結構需要，我把胳膊骨骼彎曲方向轉向了內側。為了更方便操作，可以選取部分模型然后按熱鍵Alt+Q將他們孤立顯示出來。

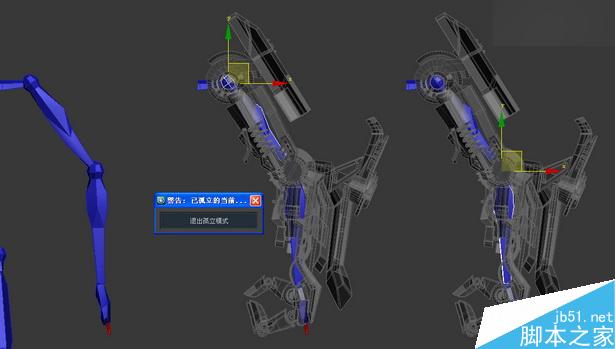

對于機械類角色的骨骼，其軸心要與零件的轉動軸心對齊，這樣在綁定之后才能使機械運動合理。（圖11）
圖11（點擊查看大圖）

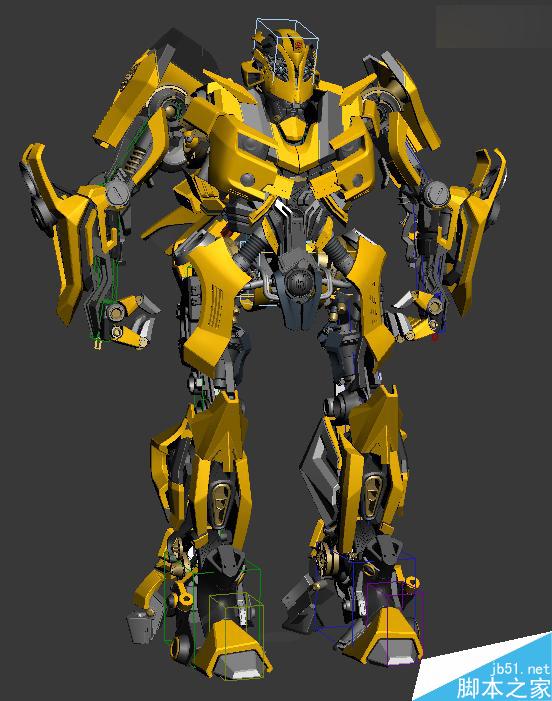

這里先匹配完了左側骨骼，然后再粘貼到了右側。最后匹配好的骨骼感覺有些奇怪，沒啥問題，這是大黃蜂的體型比例所決定的。（圖12）
圖12（點擊查看大圖）
骨骼綁定

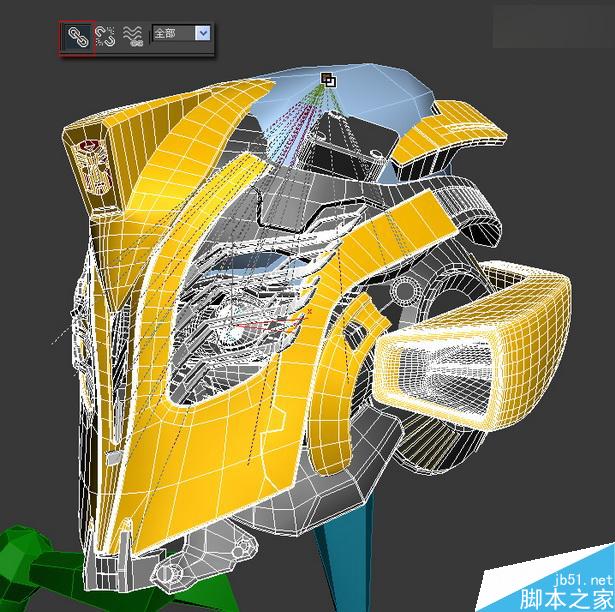

這里使用鏈接的方式將模型綁定到骨骼上，開啟鏈接工具，然后選中所有頭部模型，按住鼠標左鍵并拖拽到頭部骨骼位置，松開鼠標后骨骼會高亮一下，說明鏈接成功。其他部位也使用鏈接的方式進行綁定。（圖13）
圖13

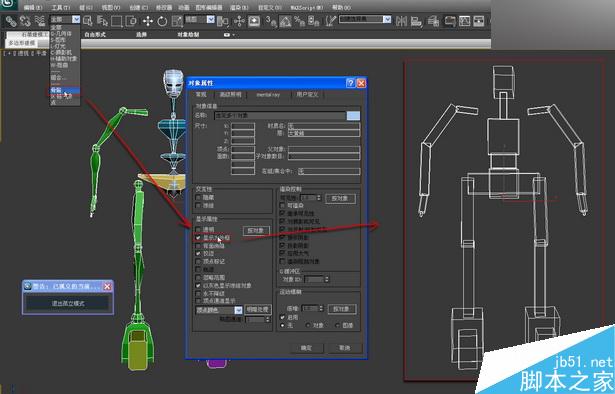

在選擇過濾器中選中骨骼，這樣就只可以選擇場景中的骨骼物體了。選擇所有骨骼點擊右鍵，在對象屬性中勾選顯示為外框，使骨骼以外形形式顯示，這是為了更方便的觀察場景模型。（圖14、圖15）
圖14（點擊查看大圖）
圖15

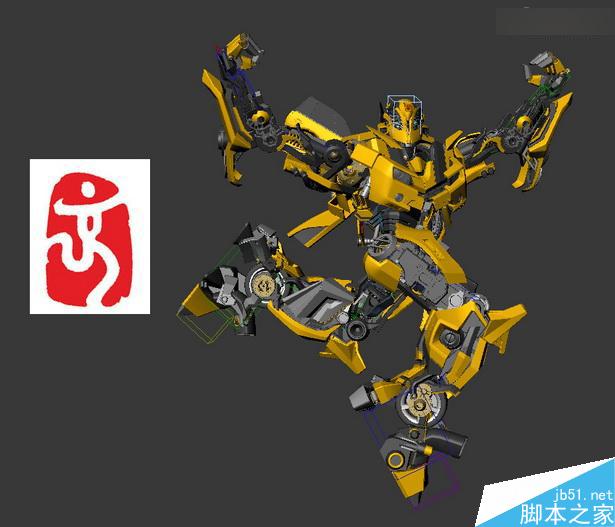

添加綁定骨骼后就可以隨便擺造型了。（圖16）
圖16
鋼鐵俠沒有用到骨骼，而是直接使用的鏈接功能，這點在上一篇教程中講過，這里就不做交代了。
動作設定
雙方都是我非常喜歡的角色，所以我不想任何一方處于下風，于是就擺出了大黃蜂攻擊鋼鐵俠躲閃的動作。（圖17）
圖17（點擊查看大圖）

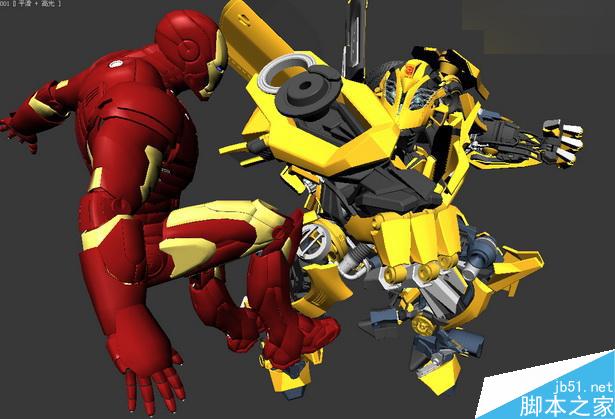

為了表現的富有沖擊力，我將攝像機放在了離鋼鐵俠和大黃蜂拳頭很近的地方。（圖18）
圖18（點擊查看大圖）

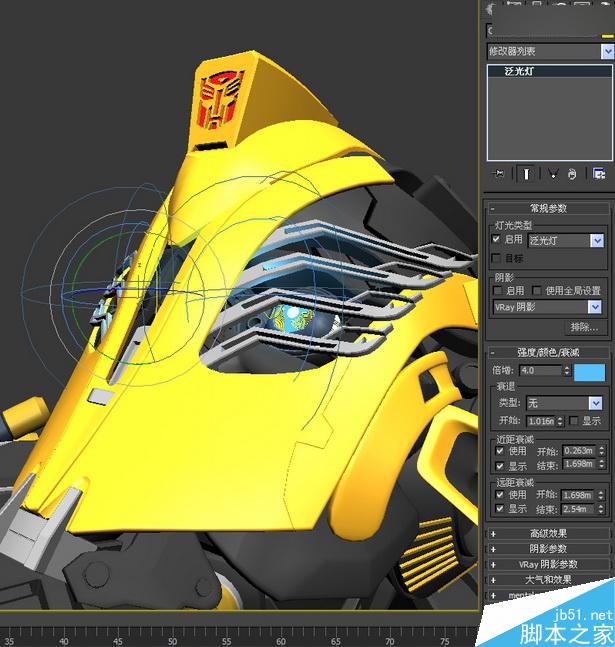

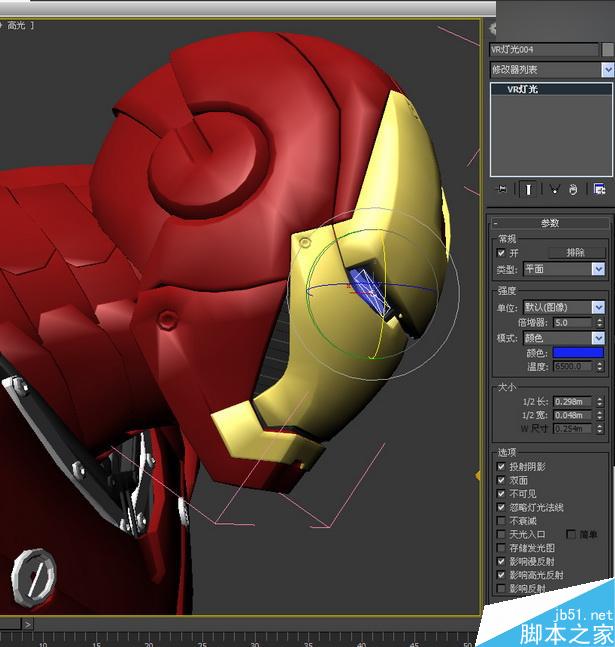

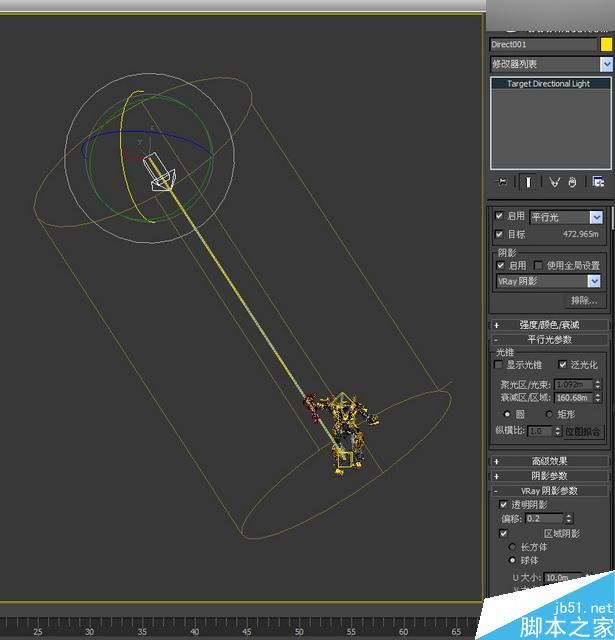

場景中添加了一個MAX目標平行燈模擬太陽光。然后給鋼鐵俠和大黃蜂的眼睛位置分別添加VR片燈和MAX泛光燈，用來模擬眼睛發光映亮周圍的效果。注意兩個眼睛的燈光是關聯復制出來的，這樣只調整一個燈光另一個便會跟隨變化，燈光顏色要與眼睛相符。（圖19-圖21）
圖19（點擊查看大圖）
圖20（點擊查看大圖）
圖21（點擊查看大圖）

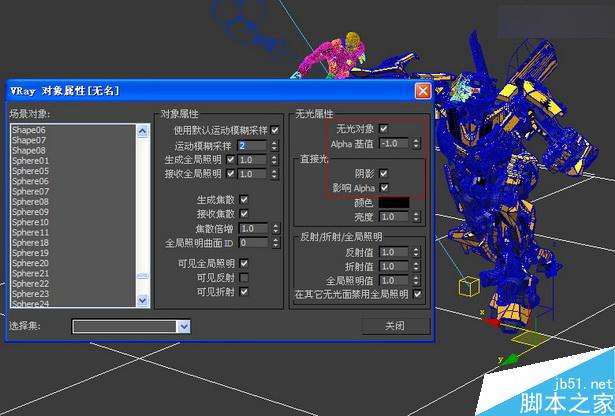

在場景中添加一個地面，然后右鍵選擇VRay屬性，勾選無光對象、陰影和影響Alpha，將Alpha基值設為-1，這樣地面便不會渲染出來，但會渲染出物體投在上面的陰影，并且陰影帶有Alpha通道。（圖22）
圖22（點擊查看大圖）

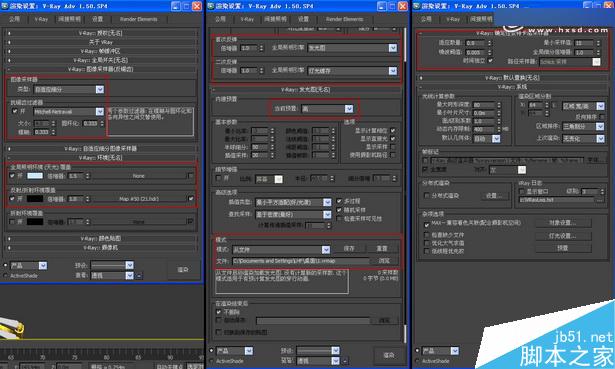

打開VRay設置面板，在環境卷展欄中的反射/折射通道中添加HDR貼圖用于反射。先渲染一張小圖，保存光子文件，然后將光子文件導入進來，再調高設置渲染大圖，下面是Vray最終出圖的參數設置。（圖23）
圖23（點擊查看大圖）

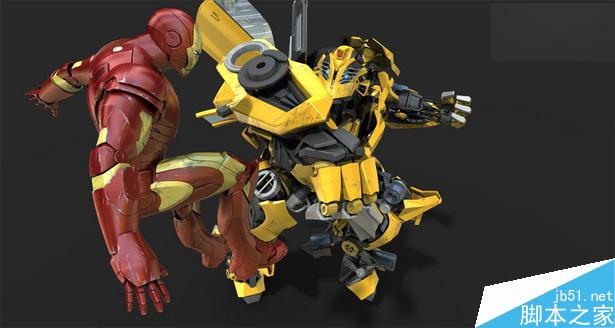

這是渲染完后的效果，將其保存為帶Alpha通道的PNG格式圖片。渲完后才發現鋼鐵俠紅色材質表面污漬材質沒有開啟的悲劇，只能后期添加了。（圖24）
圖24（點擊查看大圖）

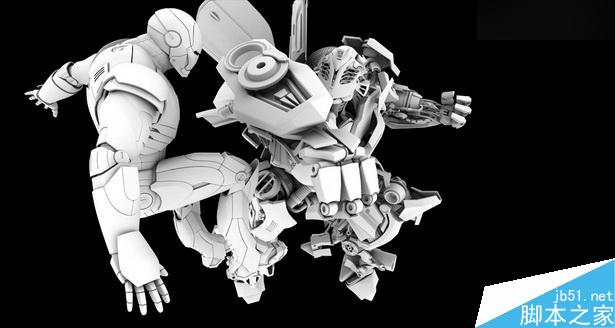

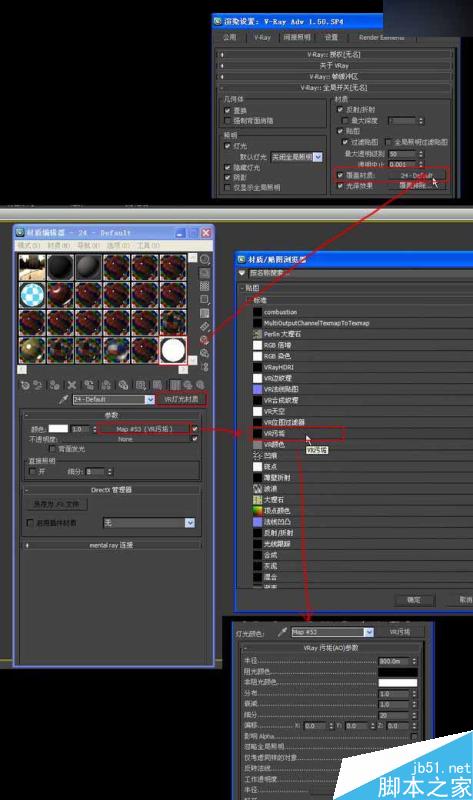

再渲染一張AO圖，用于后期增加細節。將一個材質球改為VR燈光材質，然后在顏色通道中添加VR污垢，可以修改參數來調節污垢的范圍和精細度。將此材質球關聯復制到VRay渲染器的覆蓋材質通道上，關閉場景中所有的燈光，隱藏掉地面進行渲染。（圖25、圖26）
圖25（點擊查看大圖）
圖26（點擊查看大圖）
在potoshop中使用AO圖。將AO層放在原圖上面，將混合方式設置為正片疊底?？梢哉{節透明度，以及對比度來調節混合AO的強弱。（圖27）
圖27

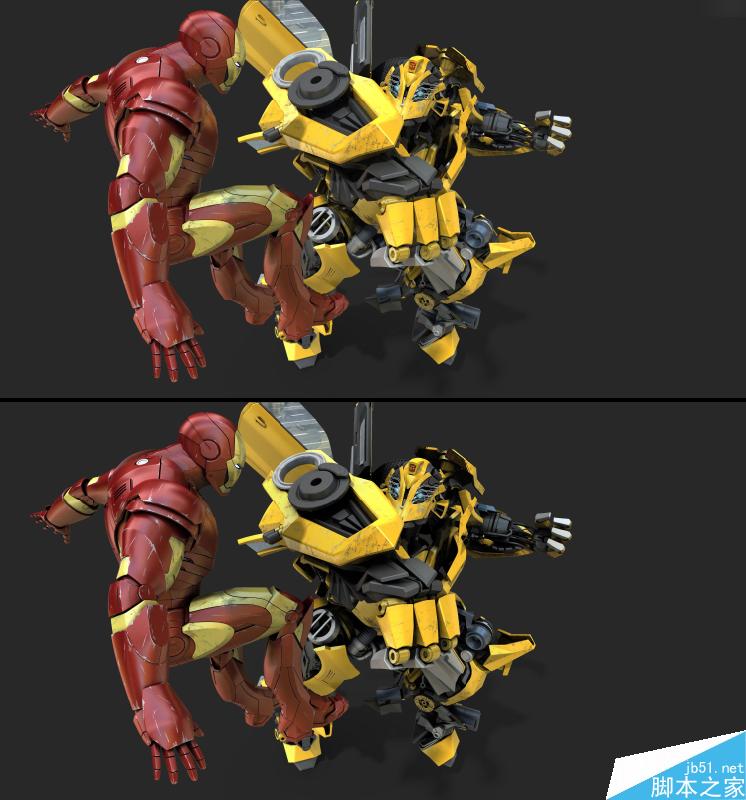

下面的圖中上面是沒用AO的，下面是用了AO的，可以看出下圖的體積感更強，細節感更豐富。（圖28）
圖28（點擊查看大圖）
下面是PS后的最終效果。（圖29）
圖29（點擊查看大圖）
教程結束，以上就是變形金剛和鋼鐵俠打架制作過程解析，操作很不錯，大家學會了嗎？希望能對大家有所幫助！
