本教程主要講解異形建筑的創建方法。異形建筑的直走方法與日常所見的普通建筑有著很大的差異性，是室外建模人員不可或缺的一項基本技能。在本章案例的制作過程中，主要涉及到CAD圖紙的導入與調整、網格平滑及細化修改器的使用、在模型上挖洞等相關建模知識。

一、設置場景單位

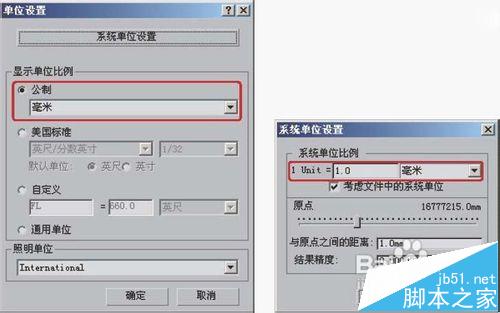

執行菜單［自定義］|［單位設置］命令，設置［公制］為毫米，設置［1 Unit］的單位為毫米，如下圖所示。單位設置完成后，即可將CAD圖紙導入到3ds Max中，對齊三視圖圖紙。

二、創建長方體

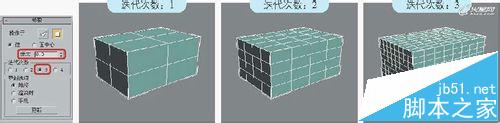

在場景中創建一個長方體。添加［細化］修改器列，在屬性面板［參數］卷展欄中設置［張力］值為０，可以看到長方體添加了分段。依次修改［迭代次數］選項，可以看到隨著［迭代次數］的提高，長方體上的分段數也隨之增加。這里選擇［迭代次數］為3，如下圖所示。

三.修改長方體

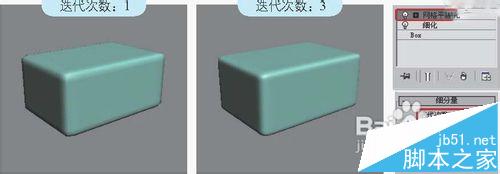

繼續為長方體添加［網格平滑］修改器，可以看到長方體變成了倒角方體，之前所有帶棱角的位置變成了光滑的曲面，如下圖（左）所示。在屬性面板［細分量］卷展欄中設置［迭代次數］，并觀察長方體?？梢钥吹诫S著［迭代次數］值的提高，長方體上形成的曲面也越細致光滑，如下圖（右）所示。

四、創建基礎模型

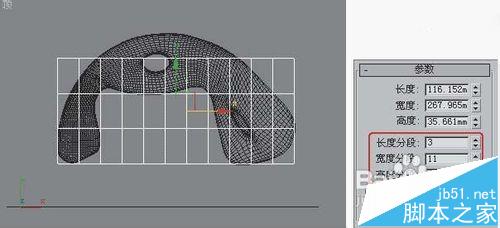

在頂視圖中，參照立面體圖形的位置和大小創建一個長方體，在屬性面板的［參數］卷展欄中設置［長度分段］值為3，［寬度分段］值為11，［高度分段］值為1，如下圖所示。

五、修改基礎模型

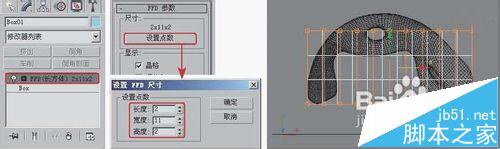

選擇長方體，在［修改］面板的修改器列表中選擇［FFD（長方體）］選項，在［FFD參數］卷展欄中單擊［設置點數］按鈕，在彈出的［設置FFD尺寸］對話框中設置［長度］和［高度］值為2，［寬度］值為11，單擊［確定］按鈕，如下圖所示。進入［FFD（長方體）］的控制點層級，通過拖曳來控制點與圖形外邊緣大致吻合。

六、進一步細化調整長方體

選擇模型，在［修改］面板的修改器列表中選擇［細化］選項，在［參數］卷展欄中設置［張力］值為0，然后將模型轉換為可編輯多邊形，塌陷［細化］修改器的修改歷史。為模型追加［細化］修改器的作用主要是增加其分段數。按１鍵切換到頂點層級，再次細化調整模型的外形，從而得到滿意的效果。

七、制作挖洞效果

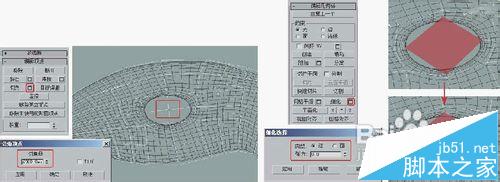

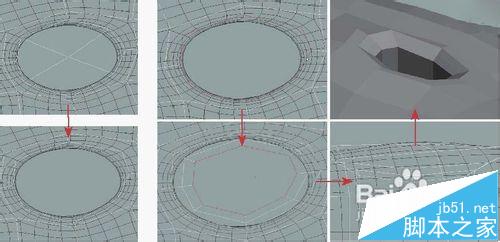

進入多邊形的頂點層級，在頂視圖中選擇模型上的頂點，利用切角頂點調整切較量數值。調節切角邊緣上的頂點，然后切換到［面］層級，選擇其中的一個面，進行細化調整。調整細化后增加的頂點的位置，然后刪除中間的一個頂點。

八、制作挖洞效果

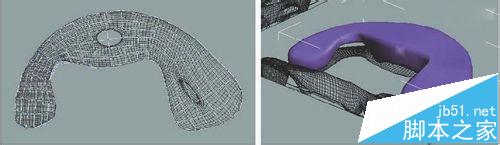

切換到邊界級別，選擇洞口邊緣上的邊界線，按住Shift鍵并在視圖中向下拖曳，同時配合縮放工具進行縮小，然后繼續往下拖曳一定距離，這樣便在模型上制作出一個洞，同理，制作出其他位置上的孔洞，制作時要注意孔洞在模型內的朝向。處理完所有的空洞后，為模型賦予一個基礎材質，在修改堆棧中單擊［網格平滑］左側的燈泡圖標來顯示平滑效果。

九、制作外表肌理

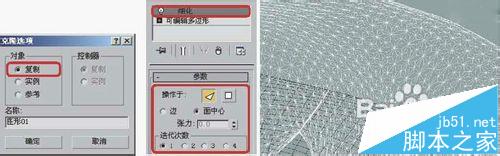

選擇模型，執行菜單［編輯］|［克?。菝?，在彈出的［克隆選項］對話框中設置［對象］屬性為［復制］，如下圖（左）所示，單擊［確定］按鈕復制出一個新的模型。通過右鍵菜單轉換為可編輯多邊形，添加［細化］修改器。在［參數］卷展欄中單擊張力按鈕，設置［張力］值為０，選擇［面中心］選項，可以看到模型上產生了大量的肌理，如下圖（右）所示。

十、轉換線型

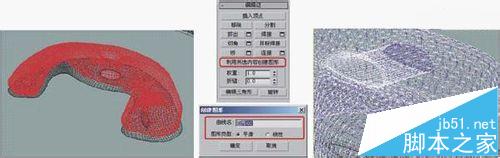

再次將模型轉換為可編輯多邊形，塌陷當前編輯歷史。按２鍵切換到［邊］層級，在視圖中選擇整個模型，在屬性面板的［編輯邊］卷展欄中單擊［利用所選內容創建圖形］按鈕，在彈出的［創建圖形］對話框中單擊［確定］按鈕，將模型上的邊線轉換成線形，如下圖所示。選擇線形，在屬性面板的［渲染］卷展欄中選擇［在渲染中啟用］和［在視口中啟用］選項，設置［厚度］值為40.0mm，［邊］值為3。在材質編輯器中賦予線形一個淺灰的材質，通過簡單地渲染便得到一個表面有著復雜紋理的異型建筑，最終效果如下圖所示。

至此，整個異型建筑的創建就完成了。
