在我的記憶中，以抗日戰爭為題材的電影看過很多很多，其中最引人入勝的電影之一當屬《地雷戰》，當我們的戰斗英雄引爆自己制作的土地雷時的那種壯烈場面，使我激動的心久久不能平靜。為了重溫舊夢，體驗一下當時激烈的戰斗場面，我決定自己也制作一個土地雷，并將它引爆！

創作效果：火焰沿著導火索不斷地燃燒，最終將地雷引爆，剎那間火光沖天，碎片四濺，最后一切都灰飛煙滅。

創作工具：3D Studio Max 5.0

創建火焰在導火索上不斷燃燒的場景動畫

1. 打開3D Studio Max 5.0，選擇"Create（創建）→Shapes（圖形）"，選擇其中的Line（線）按鈕，在Top（頂）視圖中創建一條平滑彎曲的線當作導火索（如圖1）。

圖1 畫一根導火索

2. 選擇"Create→Helpers（輔助對象）→Atmospheric Apparatus（大氣裝置）"，單擊SphereGizmo（球體線框）按鈕，在Top視圖中導火索的最左側拖拉出一個球體線框，并在Sphere Gizmo Parameters卷展欄中將Radius參數值設置為15，并勾選Hemisphere（半球系數）選項。

3. 進入到Modify（修改）命令面板，在Atmospheres%26amp;%26amp;Effects（大氣及特效）卷展欄中單擊Add按鈕，在彈出對話框中選擇Fire Effect（火焰效果），單擊OK按鈕返回。接著點擊Fire Effect下方的Setup按鈕，打開Fire Effect Parameters（火焰效果參數）卷展欄。修改個參數值如下：Stretch（拉伸）：20，Regularity（規則性）：0.8，Flame Size（火焰大小）：60，Density（強度）：40，Flame Detail（精確度）：4.0，Samples（采樣）：20。

4. 接著選中這個球體線框，單擊主場景中的Auto Key按鈕，打開動畫記錄，將時間軸滑塊移動到第70幀處，重新打開Fire Effect Parameters卷展欄，在Motion（運動）欄中將Phase（相位）參數值設置為100，Drift（漂移）參數值設置為0.24，目的是使火焰在移動時發生變化。大家在不同幀渲染時可以看到火焰是變化的（如圖2）。

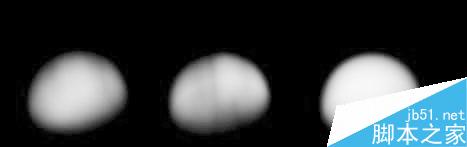

圖2 火焰的不同變化

5. 下面進入Motion命令面板，首先選中Parameters按鈕，接著在Assign Controller（分配控制器）卷展中選擇Position:Bezier Position，并單擊其左上方的Assign Controller按鈕，在彈出的對話框中選擇Path Constraint（路徑限制）控制器，單擊OK按鈕返回。

6. 這時在控制面板中出現Path Parameters（路徑參數）卷展欄，點擊Add Path 按鈕，并在視圖中選擇線段，就可將火焰附加到這段線段的路徑上了（如圖3）。

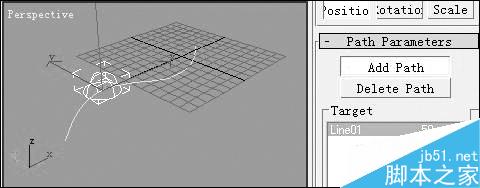

圖3 設置火焰路徑

創建地雷爆炸的場景動畫

1. 選擇"Create→Geometry（幾何體）"，單擊Sphere（球體）按鈕，在Top視圖中導火索的右端創建一個球體對象。

2. 打開主工具欄中的Material Editor（材質編輯器）對話框。展開Blinn Basic Parameters（反射基本參數）卷展欄，設置參數值如下：Specular Level（反光強度）：5，Glossiness（光澤效果）：2，Soften（柔化）：0.2。

接著展開Maps（貼圖）卷展欄，勾選Diffuse（漫反射）選項，并點擊其右側的None按鈕，打開Material/Maps Broswer對話框，雙擊其中的Bitmap類型，在彈出的對話框內的查找范圍中選擇一個圖形文件作為地雷的貼圖。

點擊材質瀏覽器的工具欄中的Show Map in Viewport（在視圖區顯示貼圖）按鈕，并點擊Go to Parent按鈕返回上一級，接著在Maps卷展欄中按住鼠標左鍵不放，將Diffuse貼圖類型拖放到Bump（凸凹效果）貼圖類型上面去，在彈出的對話框中選擇Copy命令，使Bump貼圖類型中也具有Diffuse貼圖類型的相同貼圖文件，讓地雷看起來有種坑坑洼洼的感覺。最后點擊 Assign Material Selection按鈕，將材質賦予球體對象，關閉材質瀏覽器。

3. 將時間軸滑塊拖放到第90幀處（第90幀處是本例中火焰與地雷的交接處），選擇"Create→Space Warps（空間扭曲）"，在其下方的下拉列表中選擇Geometric/Deformable（幾何/變形）類型，從中選擇Bomb（爆炸）按鈕，在Top視圖中創建一個爆炸圖標，并將它放置到地雷的中心處。

4. 進入Modify（修改）命令面板，展開Bomb Parameters（爆炸參數）卷展欄。在Explosion（爆炸）欄中將Strength（強度）參數值設置為10，Spin（旋轉）參數值設置為5。在Fragment Size（碎片尺寸）欄中將Min（最小面數）參數值設置為2，Max（最大面數）參數值設置為5。在General（通用）欄中將Chaos（混亂度）參數值設置為2，Gravity（重力）參數值設置為1，Detonation（起爆時間）參數值設置為91。

單擊主工具欄中的Bind to Space Warp（綁定到空間扭曲上）按鈕，并在視圖中選定地雷，使之與Bomb綁定在一起。這時您拖動時間軸滑塊到第91幀以后，就可以看到地雷爆炸的場面了。

5. 通過觀察并渲染地雷爆炸的動畫場景，我們會發現當地雷爆炸了，而導火索上的火焰卻沒有消失，而產生爆炸后，應該出現更猛烈的火焰效果。下面我們來制作這些動畫效果。

將時間軸滑塊拖放到第0幀處，選擇球體線框，單擊Auto Key按鈕，打開動畫記錄，接著將時間滑塊拖放到地雷開始爆炸的那一幀上，進入到Modify命令面板，選中Atmospheres%26amp;%26amp;Effects卷展欄中的Fire Effect，并點擊Setup按鈕，進入到彈出的對話框中的Fire Effect Parameters卷展欄，將Characteristics欄中的Samples參數值設置為1。再次單擊Auto Key按鈕，關閉動畫紀錄。
