3dmax倒角剖面非常重要，學好，練熟倒角剖面對以后的建模工作是非常有幫助的?，F在用一個小實例簡要介紹一下這一個命令。

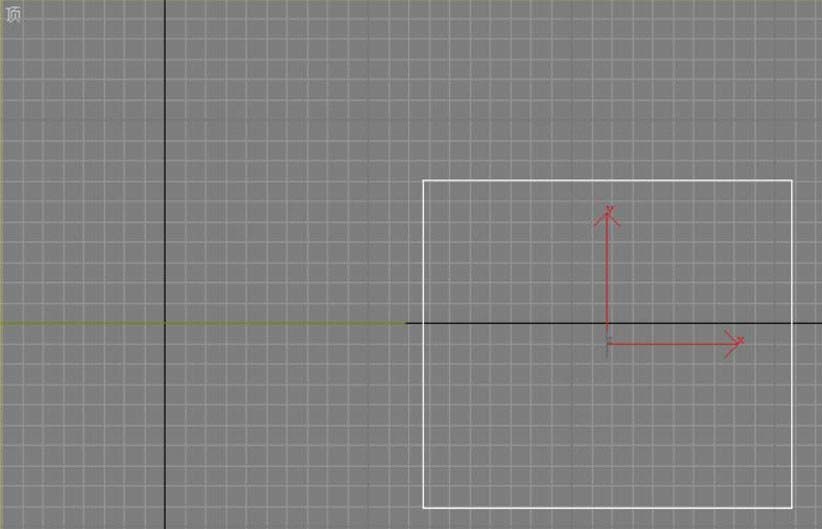

1、打開3dmax，在前視圖繪制一個矩形。

2、在頂視圖也繪制一個矩形。

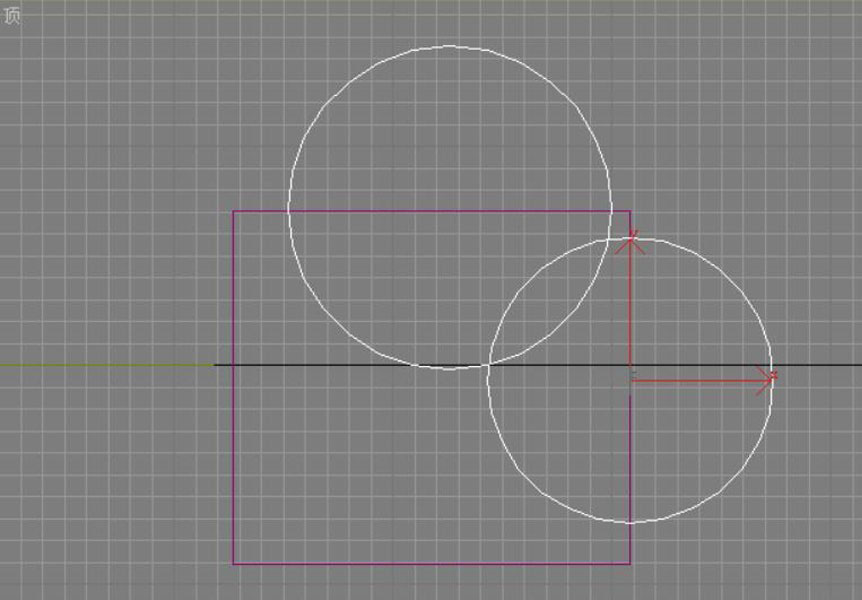

3、再繪制兩個圓形，如圖所示。

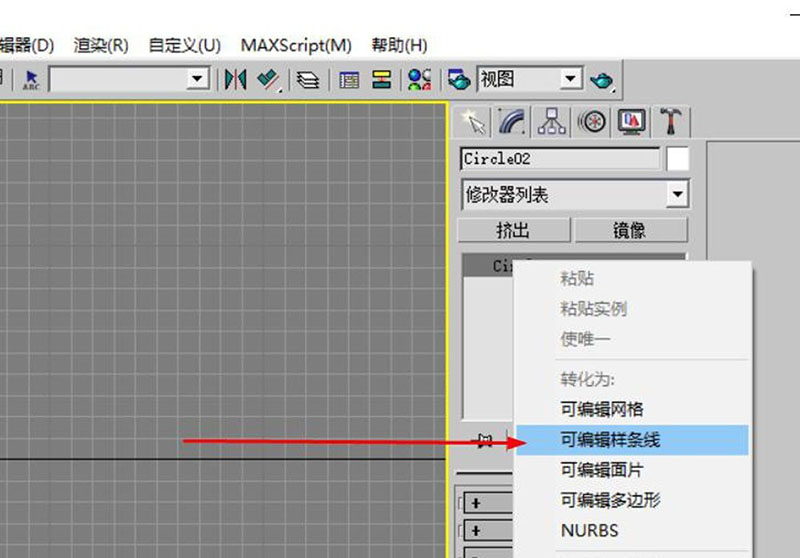

4、將其中一個圖形轉換為可編輯樣條線。

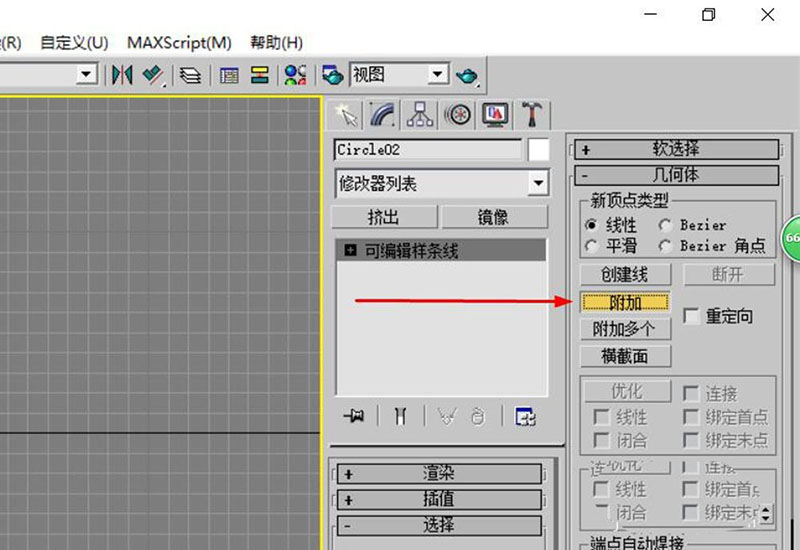

5、然后附加另外兩個圖形。

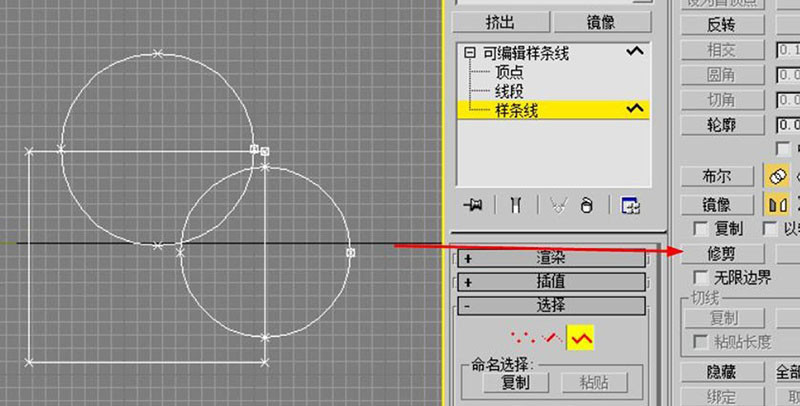

6、選擇樣條線級別，選擇修剪命令。

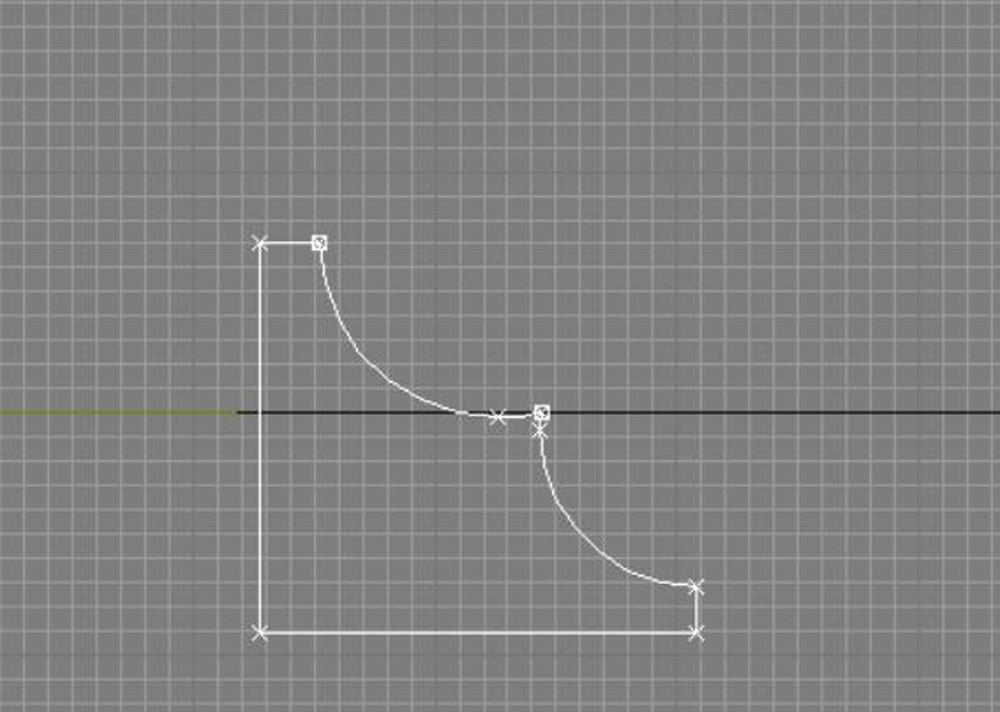

7、修剪成如圖所示的形狀。

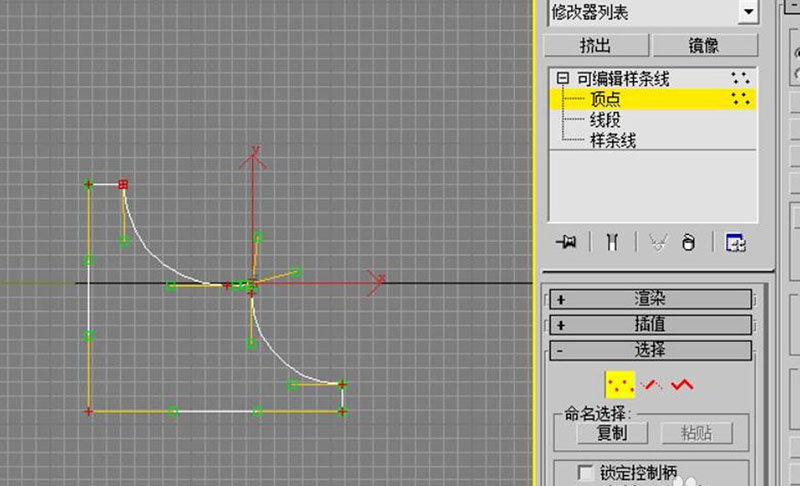

8、選擇頂點級別，將頂點全部選中。

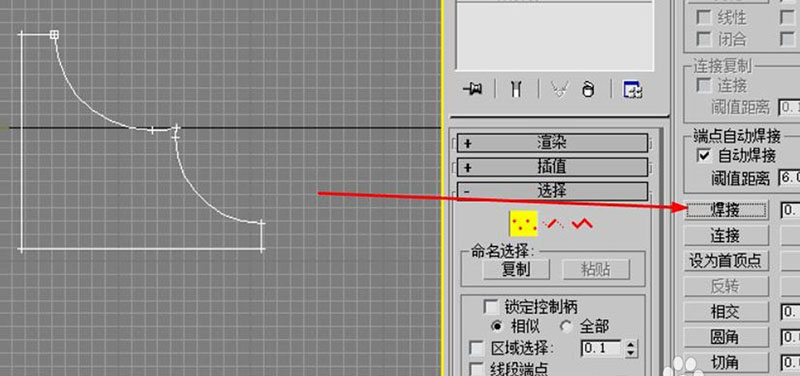

9、選擇焊接命令，將其焊接成一個圖形。

10、回到前視圖，選擇先前繪制的矩形。然后選擇修改器里的倒角剖面。

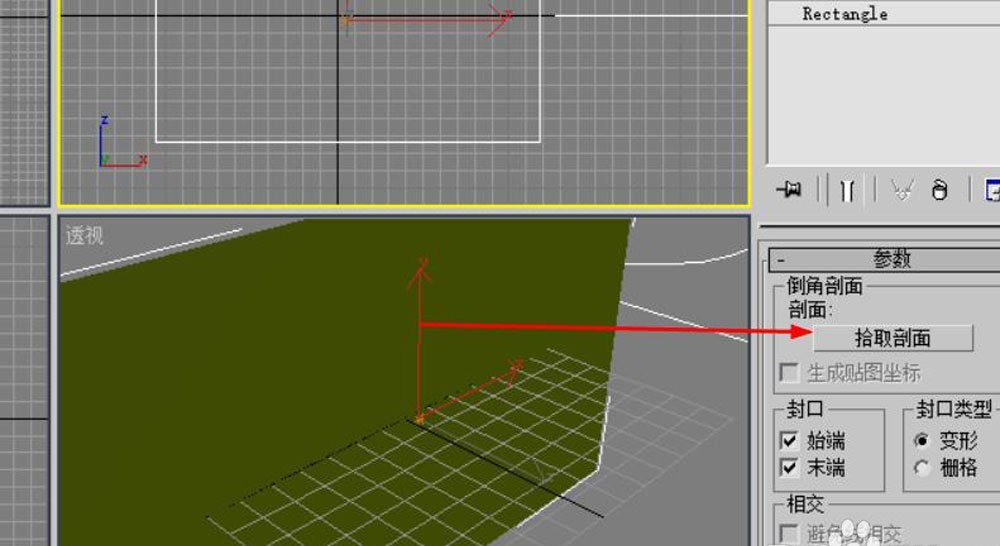

11、然后點擊拾取剖面。

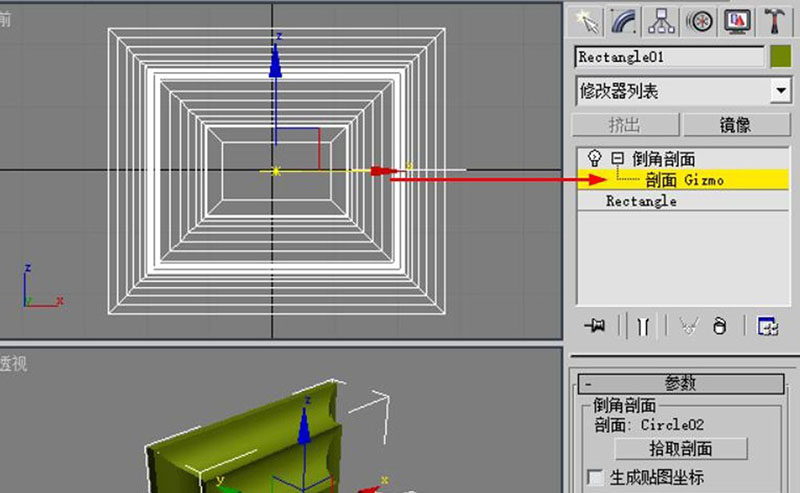

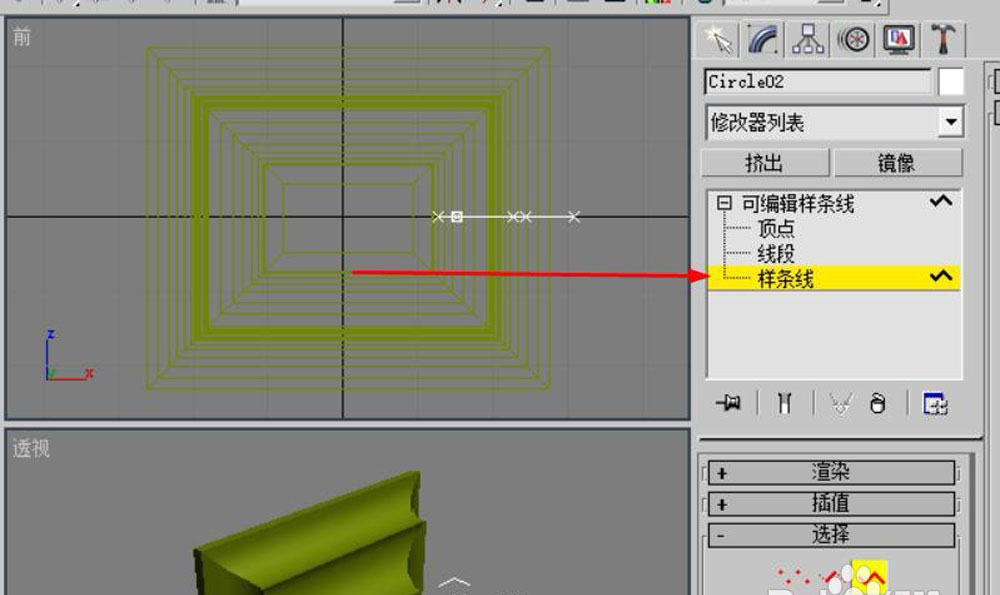

12、選擇剖面級別，或者選擇第一個圖形的樣條線級別。

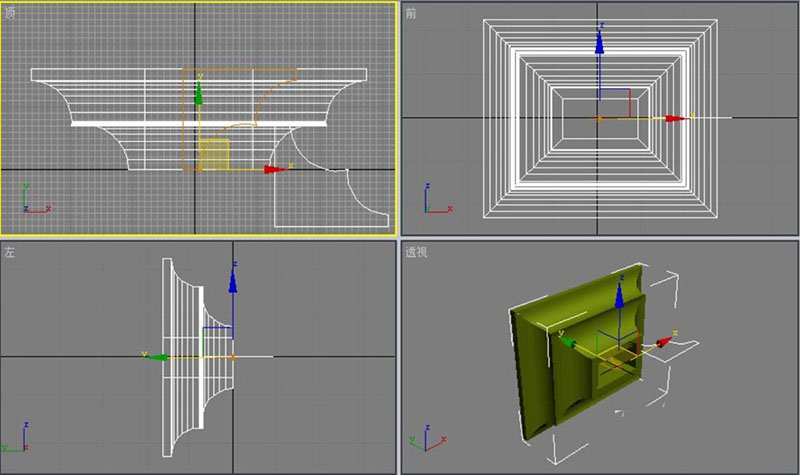

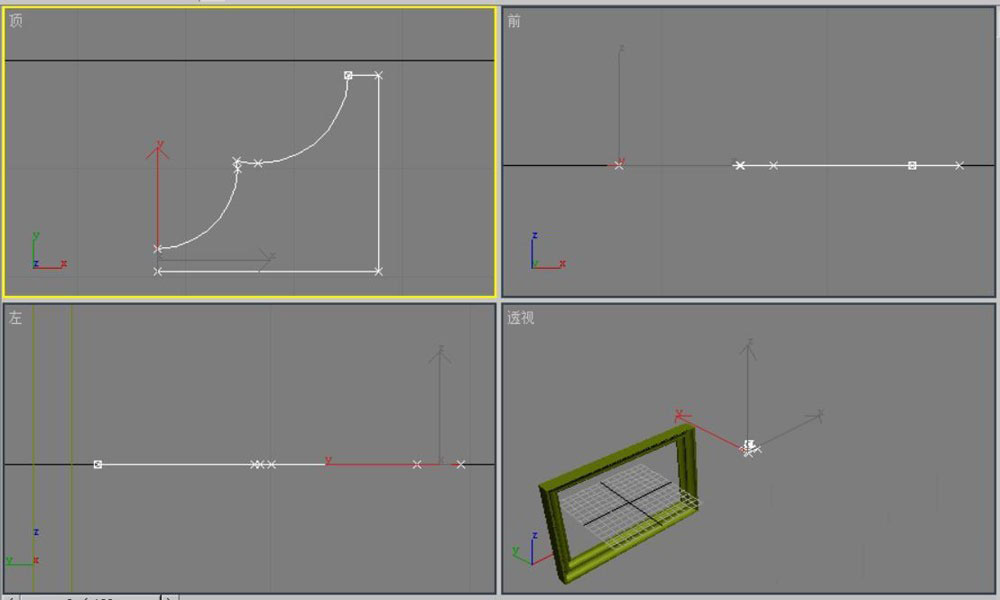

13、對剖面進行旋轉，縮放等操作，直到達到自己需要的效果。

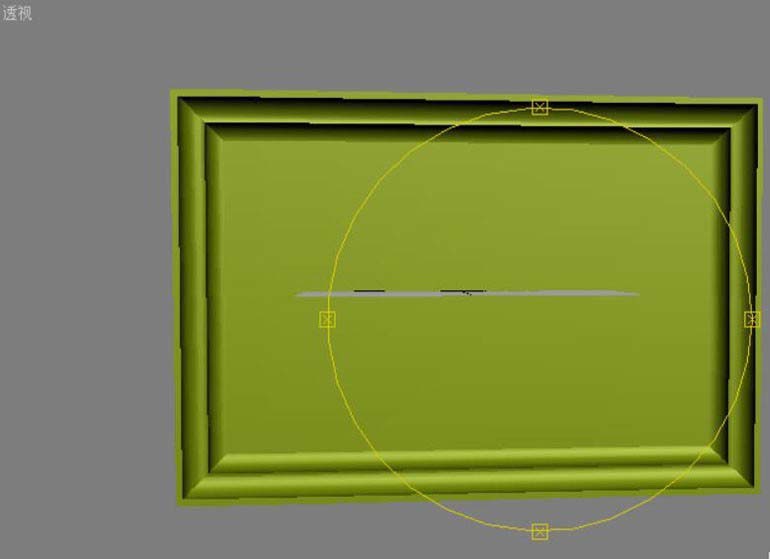

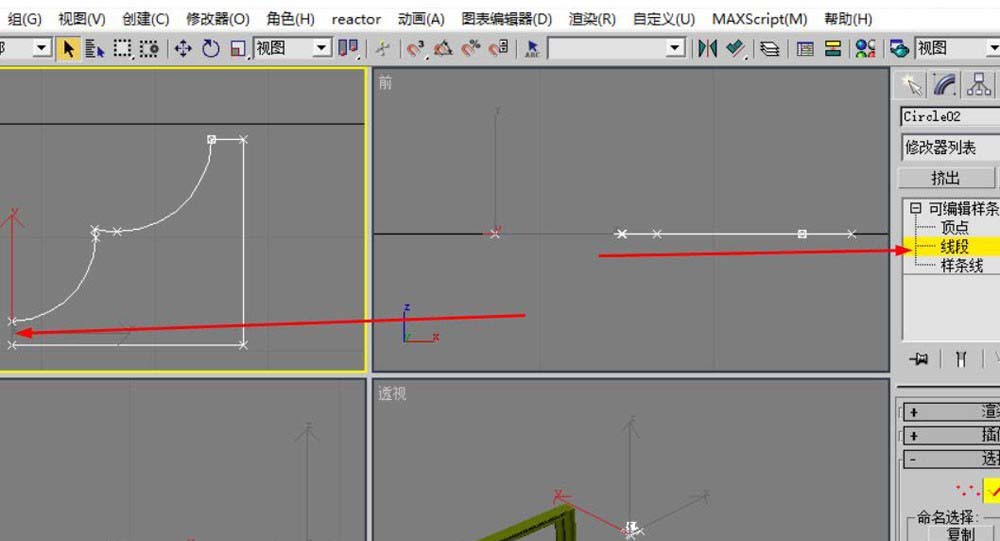

14、選擇線段級別，刪除一條線段，可以使圖形封閉。

15、一個相框就做好了。

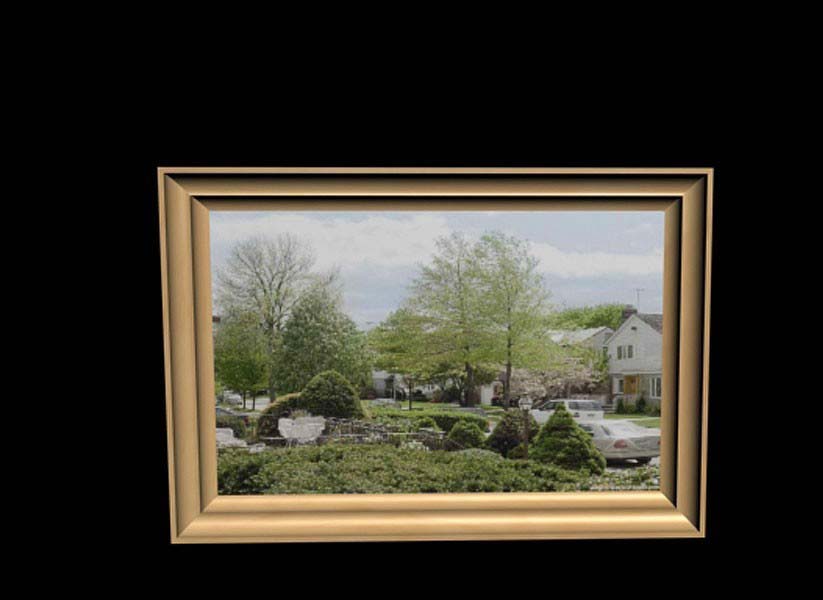

16、貼上材質貼圖看一下。
