3ds max vray【Noise】貼圖渲染游泳池【焦散】caustics效果。

一、建模與材質

1、在添加泳池水caustics效應之前，我將首先創建一個非常簡單的游泳池模型，將一個簡單的box轉換為可編輯的多邊形，并刪除頂部多邊形，擠出一些厚度。對于材質，這里使用淺藍色的mosaic紋理，這將給以后的水的好的細節和顏色。水的表面只是一個覆蓋整個泳池區域的平面。

二、水材質

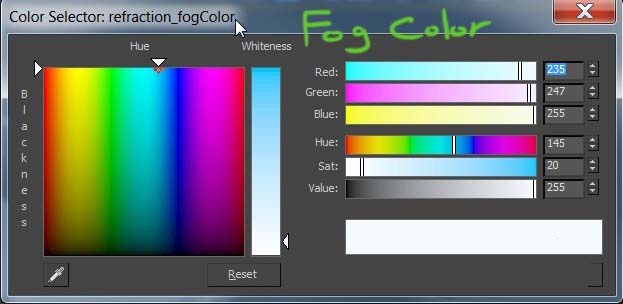

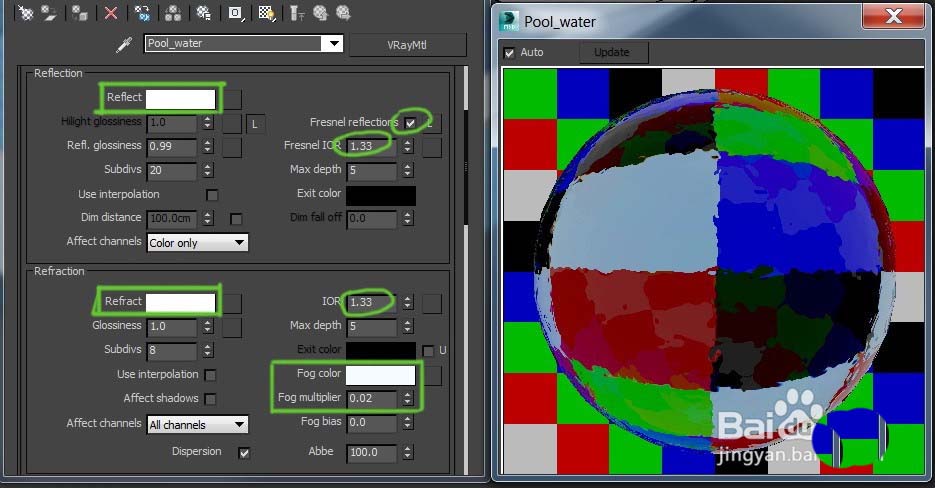

清水池很容易創建，將反射和折射顏色設置為純白色，啟用Fesnel反射，并為反射和折射設置1.33（IOR值的水）的IOR。在Fog color中設置非常淺的藍色，并將其乘數減小到約0.02，這將提高水顏色。如果水變暗，只需設置較淺的顏色或減少乘數。

水波可以通過各種方法創建，您可以使用displace modifier 或V-ray displacement模塊使表面變形，使用了更簡單的方式——bump貼圖（我的天吶?。?/p>

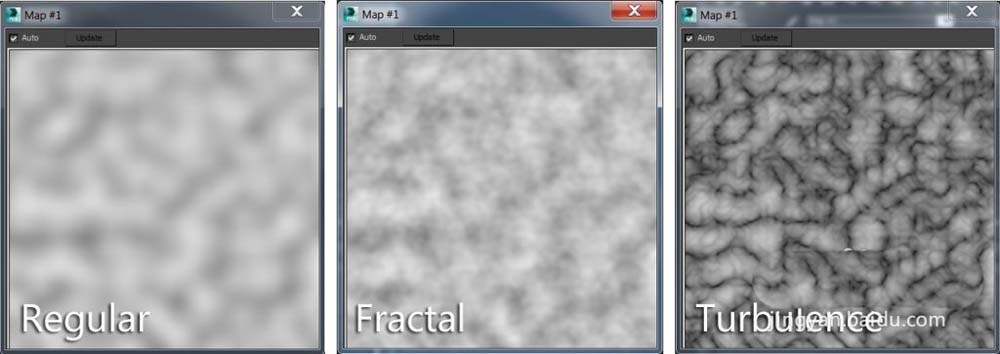

點擊bump并添加一個Noise貼圖，這個貼圖非常有用，可以通過黑色與白色來調整噪波，使平面凹凸不平。這個貼圖有3種類型的噪波：Regular、Fractal 、Turbulence。創建新材質時，可以嘗試使用這些類型，直到找到合適的狀態。

這里用了尺寸為20的regular，還通過改變噪點閾值（Noise threshold）來增加貼圖的對比度，如下圖所示。最后，bump amount設置為4.0以獲得風平浪靜的效果。

三、焦散

光是當光被彎曲表面折射或反射時發生的光學現象。光線被不平坦的表面集中，因此產生各種明亮的光線

要為游泳池水創建焦散，只需在渲染設置中，Indirect illumination選項卡下打開caustics。

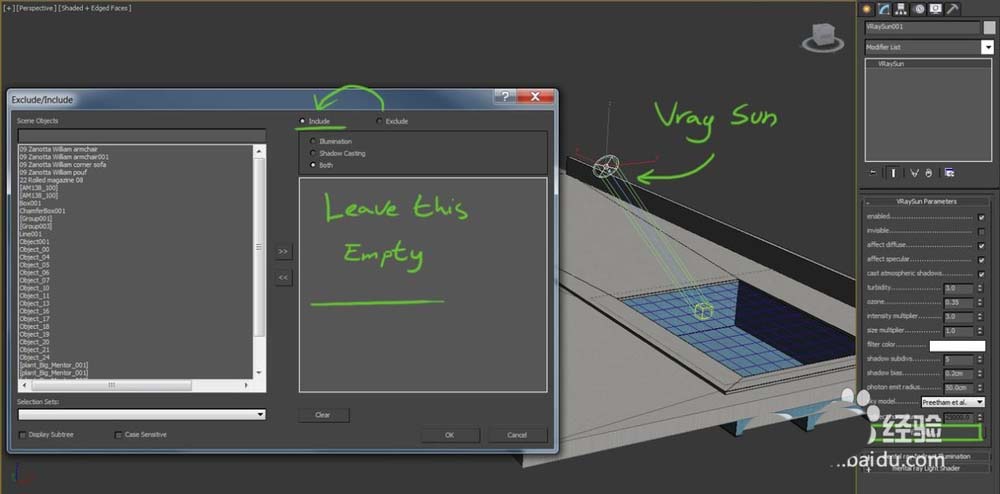

這個效果可能需要很長時間來渲染，內嵌3ds max 插件，不需要經過客戶端分析場景，直接上傳渲染。由于焦散需要直射光來創建一個光子圖，而不是使用場景中的所有光，我將創建一個單獨的直接光（在這種情況下為Vray太陽），并從中排除所有對象。這樣，只會計算焦散，而不會增加額外的照明。選擇Vray sun，然后單擊modify面板下的exclude。在彈出的窗口中，從排除到包含并將列表留空。

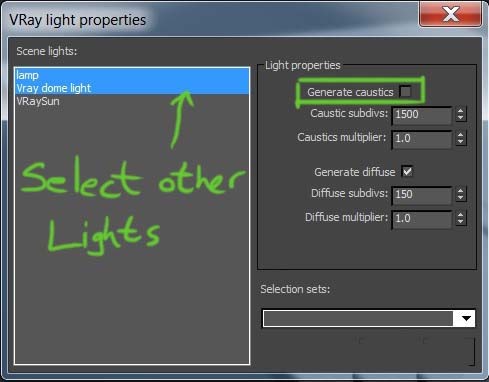

還需要選擇所有其他燈，并禁用Generate caustics選項（選擇lights - >右鍵 - > Vray屬性 - >disable caustics）。

注意：這里使用HDR貼圖來照亮場景，所以性需要設置Vraysun 以匹配HDR圖像中太陽的方向。

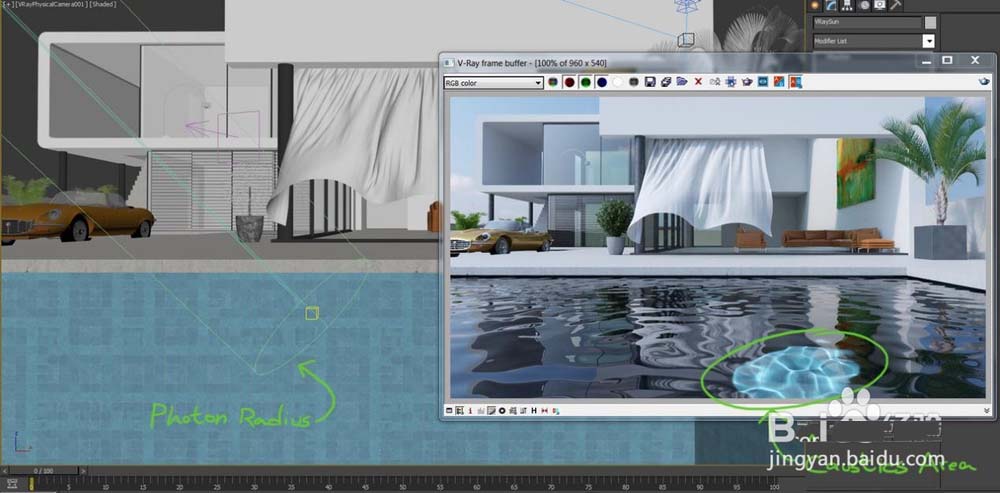

現在做一個測試渲染，去哪測試不用再說了吧，在上文中找吧~你可能這時候沒有發現水中的焦散，或者只看到了一個小圈圈，這是因為焦散區域受到太陽光子半徑的控制?？聪聢D我給你指出小圈圈：右下jue那個綠色的圈圈~

可以將太陽挪到水池中心，在修改面板中，增加photon emit radius（光子發射半徑），直到它覆蓋池。

在這一點上，我們的焦散是可見的，但它們有點模糊，而不是那么明亮。我們可以在選項中進行更改：l   Multiplier - 控制焦散強度（caustics intensity）。l   Search distance-lower值將獲得更尖銳的焦散，但有一些噪點，較高的值將變得干凈，但焦散最大光子 - 與搜索距離相同。

經過幾次測試，設置如下：Multiplier =  3，search distance =  3，max photon =  100。請記住，noise貼圖和bump amount對焦散外觀也有很大的影響。最后，將太陽光參數下的caustics subdivs從1500增加到8000，以提高質量。注意：在水中折射下不要啟用effect shadows，否則焦散不能正常工作。

在水中折射下不要啟用effect shadows，否則焦散不能正常工作。

四、光分散效應

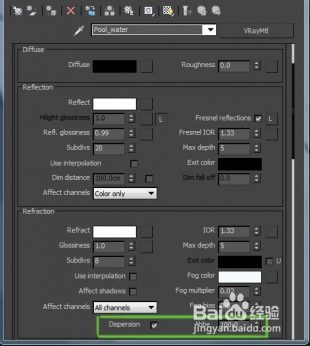

這也是一種光學現象，其中白光被分散成不同顏色的燈，如彩虹或通過棱鏡的光。為了達到這個效果，你可以去水質，并在折射下進行“分散”。Abbe控制效果的傳播，較低的值使得它變得模糊和更高，使其變得尖銳，將其設置為大約100，以獲得銳利的外觀。
