我們都知道cad的捕捉設置了可以精確捕捉端點、中點這些特征點。但是對于捕捉到端點指定距離的點，僅僅依靠對象捕捉是無法辦到的。下面就由小編為大家介紹如何距離端點一定距離的點。

首先，我們在cad中繪制出一條100個圖形單位的直線。A點為直線左端點，B點為直線右端點。下面介紹如何精確捕捉在直線距離A點為15個圖形單位的點。

方法一：

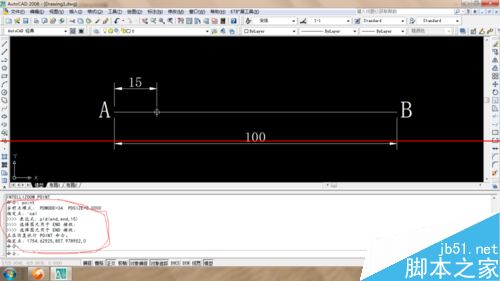

在命令欄輸入point，回車。接著輸入'cal，回車。接下來可以看到命令的提示輸入表達式后面輸入pld（end，end，15），回車。根據命令提示先在直線上A點附近單擊鼠標左鍵，后在直線上B點附近單擊鼠標左鍵。這時就可以發現在直線AB上繪制了一個點。標注A點至該點的距離可以發現標注值為15。最終成果入下圖。

方法二：

該方法與方法一類似。在命令欄輸入如下命令point、回車——'cal、回車——plt（end，end，0.15）、回車，接下來的操作如同方法一。

注意事項：

1、如果操作所有的步驟后看不到點，那就是點樣式設置的不對。

2、'cal必須是在英文狀態下輸入的。'為單引號。

3、如果要捕捉距離B點15個圖形單位的點。僅僅需要更改單擊AB倆點的順序。即更改為先單擊B點，后單擊A點。

4、pld（end，end，d）中參數d可負可正，plt（end，end，t）中參數t的范圍為0亚洲香蕉成人av网站在线观看_欧美精品成人91久久久久久久_久久久久久久久久久亚洲_热久久视久久精品18亚洲精品_国产精自产拍久久久久久_亚洲色图国产精品_91精品国产网站_中文字幕欧美日韩精品_国产精品久久久久久亚洲调教_国产精品久久一区_性夜试看影院91社区_97在线观看视频国产_68精品久久久久久欧美_欧美精品在线观看_国产精品一区二区久久精品_欧美老女人bb
