GDDR5的信號傳輸原理
　　根據公式：顯存帶寬＝顯存頻率×顯存位寬。我們知道，如果要提高顯存帶寬，可以增加顯存工作頻率或顯存位寬，而要改變顯存位寬，最常見的辦法就是增加顯存顆粒數，這樣勢必提升顯卡成本，而且還會增加顯存的功耗。對于顯存顆粒廠商而言，提升顯存頻率以提升顯存帶寬成了一條主攻路線，而顯存頻率的大小，又主要取決于顯存顆粒的速度，GDDR5顯存顆粒就是通過采用最新的技術工藝，使得顯存芯片擁有更高的頻率。
　　據資料顯示，目前主流顯卡采用了GDDR3顯存顆粒，其每個引腳的數據傳輸率僅為1.6Gbps，單顯存顆粒（32bit）也只能提供6.4GB/s帶寬，而現在高速的GDDR5顯存顆粒每個引腳的數據傳輸率可以達到5Gbps（即傳輸頻率為5GHz，時鐘頻率為2.5GHz）或6Gbps，單顯存顆粒（32bit）可以提供20GB/s帶寬（即5GHz×32bit/8），如果搭配同數量、同顯存位寬的顯存顆粒，GDDR5顯存顆粒提供的總帶寬是GDDR3的3倍以上，譬如顯卡的顯存位寬為256bit，其數據傳輸率可以達到160GB/s，如果使用主流512bit配置設計，顯卡數據吞吐可以達到驚人的320GB/s帶寬。
　　

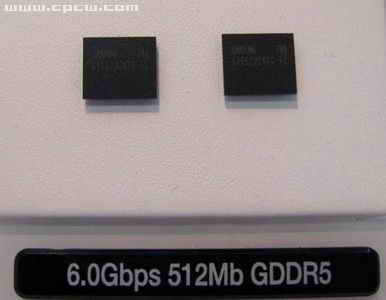

　　GDDR5的帶寬高達6Gbps
　　小貼士：顯存的引腳是指顯存顆粒與內存PCB上的金屬觸點，顯存芯片在封裝后，顯存與PCB需要通過金屬觸點進行信號傳輸，對于GDDR5顯存而言，由于其采用了FBGA封裝形式，為此柱狀焊點按陣列形式分布在封裝下面，并向芯片中心方向引出，其優點是有效地縮短了信號的傳導距離，信號傳輸線的長度僅是TSOP封裝（薄型小尺寸封裝）的1/4，降低了抗干擾，也提升了性能，而“每引腳數據傳輸率”指的是每個金屬觸點所能提供的數據傳輸速度。
　　高效節能：功耗降低20
