顯卡相信大家都不會陌生，近年來顯卡發展的速度也是突飛猛進，各種新技術也相繼產生。顯卡做為電腦十分重要的核心硬件，其關注度不亞與CPU。不過對于多數菜鳥朋友，您對顯卡了解多少呢？之前電腦武林網也分享過不少關于顯卡的文章，如：怎么看電腦顯卡 如何看顯卡性能如何 、什么顯卡好？顯卡選購技巧之顯卡選購五大誤區 、顯卡溫度過高怎么辦 等文章都受到不少DIY電腦愛好者歡迎。今天我們將繼續對顯卡知識進行挖掘，介紹顯卡輸出接口知識，以增進菜鳥對顯卡進一步了解。

面對顯卡接口的日益豐富，不少菜鳥朋友或許會對顯卡的各種接口感到犯暈，其實通過顯卡輸出接口的豐富程度也可以大致反饋出顯卡的檔次。下面編輯就一起來與大家詳細介紹下顯卡接口知識。

菜鳥必看的顯卡接口知識


就目前而言，顯卡上面常見的輸出接口是比較豐富的，如上圖所示。我們所熟知的有以下幾種：VGA、DVI、HDMI和DP。這四種輸出接口是顯卡上最常見的輸出接口，VGA是大家再熟悉不過的輸出接口了，但是DVI、HDMI和DP這三大新興輸出接口每一個類別又有好幾種分類，同時版本也有了好幾種，所以容易讓初學者對這些輸出接口犯糊涂，同時根據顯卡檔次的高低，并不是所有顯卡都有以上輸出接口的。下面我們就來一一為大家詳解這幾種接口的定義、區別差異等等，讓您弄個明白。

VGA接口--最常見，見得最多的顯卡輸出接口

說到VGA接口，相信熟悉電腦的很多朋友都不會陌生，因為這種接口是電腦顯示器上最主要的接口，從塊頭巨大的CRT顯示器時代開始，VGA接口就被使用，并且一直沿用至今，另外VGA接口還被稱為D-Sub接口，總之是運用最廣的顯卡接口。

VGA顯卡接口是一種D型接口，上面共有15針，分成三排，每排五個。并且VGA接口擴展性比較強，可以輕松與DVI接口進行轉換，顯卡詳細VGA接口介紹如下圖：

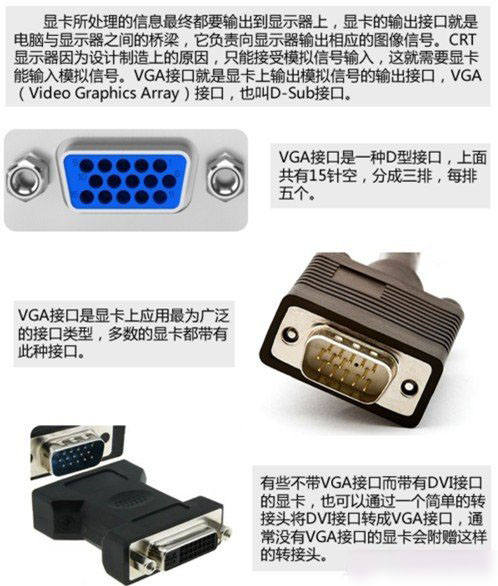

VGA輸出接口知識

對于多數朋友來說我們只要知道VGA接口是提示顯示器信號的接口，是與顯示器相連的接口即可，不過作為電腦愛好者我們還是有必須對顯卡進行深入了解的，下面我們再來介紹下VGA接口各個引腳的功能與作用，如下圖：

VGA管腳接口作用

VGA接口知識鏈接

早前大多數的計算機和外部顯示設備的連接還是通過模擬VGA接口進行的，計算機內部以數字方式生成的顯示圖像信息，被顯卡中的數字/模擬轉換器轉變為R、G、Ｂ三原色信號和行、場同步信號，信號通過電纜傳輸到顯示設備中。對于模擬顯示設備，比如說模擬CRT顯示器，信號被直接送到相應的處理電路，驅動控制顯像管生成圖像；而對于LCD、DLP等數字顯示設備，顯示設備中需配置相應的Ａ/Ｄ（模擬/數字）轉換器，將模擬信號轉變為數字信號。在經過Ｄ/Ａ和Ａ/Ｄ這兩次轉換后，不可避免地造成了一些圖像細節的損失。VGA接口應用于CRT顯示器無可厚非，但用于連接液晶之類的顯示設備，則轉換過程的圖像損失會使顯示效果略微下降。

DVI接口--LCD顯示器應運而生接口

DVI（Digital Visual Interface），即數字視頻接口。它是1999年由Silicon Image、Intel（英特爾）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu(富士通)等公司共同組成DDWG（Digital Display Working Group，數字顯示工作組）推出的接口標準。

在1998年9月的Intel開發者論壇上所成立的數字顯示工作小組（Digital Display Working Group簡稱DDWG）發明了一種高速傳輸數字信號的技術，即：DVI數字視頻接口，共有DVI-A、DVI-D和DVI-I三種不同類型的接口形式。DVI-D只有數字接口，DVI-I有數字和模擬接口，目前應用主要以DVI-D為主，同時DVI-D和DVI-I又有單通道（Single Link）和雙通道（Dual Link）之分，我們平時見到的都是單通道版的，雙通道版的成本很高，因此只有部分專業設備才具備，普通消費者很難見到。DVI-A是一種模擬傳輸標準，往往在大屏幕專業CRT中能看見，不過由于和VGA沒有本質區別，性能也不高，因此DVI-A事實上已經被廢棄了。

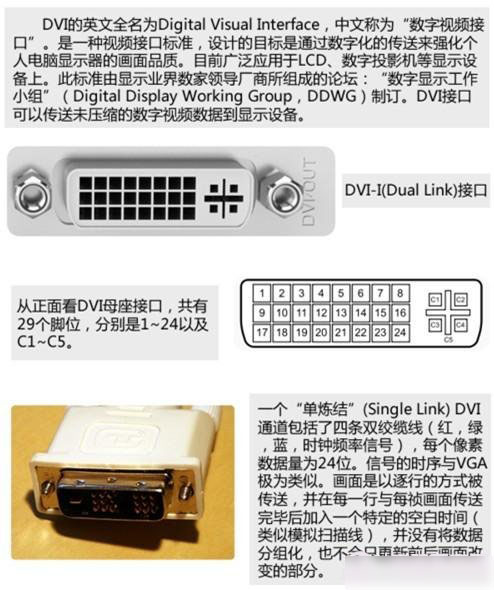

DVI接口知識圖解


三類DVI五種輸出接口

我們經常可以聽見經銷商形容DVI線有18+1和24+1以及18+5和24+5這四種規格，18針屬于單通道DVI，傳輸速率只有24針的一半，為165MHz。在畫面顯示上，單通道的DVI支持的分辨率和雙通道的完全一樣，但刷新率卻只有雙通道的一半左右，會造成顯示質量的下降。而使用大屏液晶顯示器的話，24針的雙通道DVI是必須具備的條件。 至于18+5和24+5這種規格都屬于DVI-I，多出來得4根線用于兼容傳統VGA模擬信號。這種接口在顯示卡上用的多，顯示器基本不用。

HDM高清接口--高清輸出新變革

HDMI高清晰度多媒體接口（英文：High Definition Multimedia Interface，HDMI）是一種數字化視頻/音頻接口技術，是適合影像傳輸的專用型數字化接口，其可同時傳送音頻和影音信號，最高數據傳輸速度為5Gbps,同時無需在信號傳送前進行數/?；蛘吣?數轉換。HDMI可搭配寬帶數字內容保護（HDCP），以防止非法拷貝。

HDMI高清是目前十分流行的接口，目前主流顯卡一般都搭配有HDMI高清接口，這也成為當前顯卡的輸出接口標準，另外很多主板中也帶有HDMI高清接口。HDMI高清接口目前運用廣泛，由于使用HDMI高清接口顯示器畫面高清晰而受到廣大用戶歡迎，下面下一起來看下HDMI高清接口知識介紹。

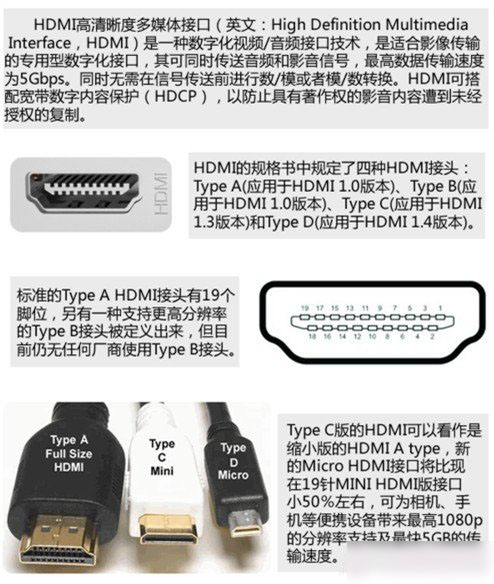

HDM高清接口知識詳細介紹

其實HDMI高清接口版本是有多個的，這些可能大家都不怎么了解，下面編輯附上HDMI高清接口不同版本對照圖：

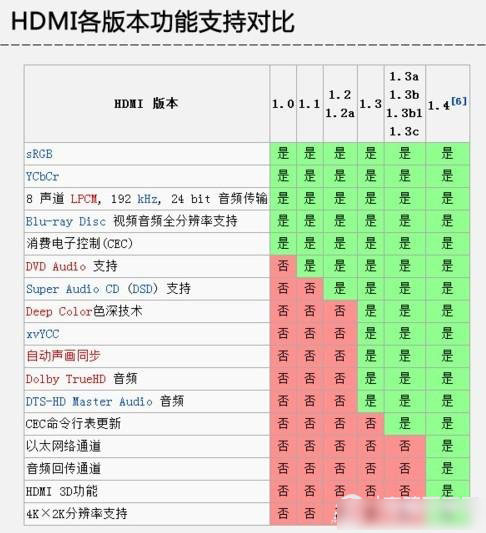

HDMI高清接口各版本功能支持對比


HDMI高清接口各版本參數對比

HDMI接口不僅可以滿足1080P的分辨率，還能支持Dolby TrueHD和DTS-HD Master Audio等先進音頻格式，同時HDMI支持EDID、DDC2B，因此具有HDMI的設備具備“即插即用”的特點，信號源和顯示設備之間會自動進行“協商”，自動選擇最合適的視頻/音頻格式。與DVI相比HDMI接口的體積更小，DVI的線纜長度不能超過8米，否則會影響畫質，而HDMI最遠可傳輸15米。只要一條HDMI纜線，就可以取代最多13條模擬傳輸線，能有效解決家庭娛樂系統背后連線雜亂糾結的問題。然而遺憾的是使用HDMI接口需要支付一定的技術協議授權費用。

DP接口 - 挑戰HDMI又一高清接口

DP接口也是一種高清數字輸出接口標準?？梢赃B接電腦顯示器或者組建高清家庭影院等。DVI和HDMI都是通過把信號轉化成TMDS最小化傳輸差分信號來進行傳輸，然而在筆記本領域長久以來是LVDS(Low-Voltage Differential Signaling 低壓差分信號)的天下。而DisplayPort接口的推出正好完美的解決了這個難題。DisplayPort如今受到了業界廣泛的支持，主要由于DisplayPort的兩大優勢：第一，DisplayPort在協議層上的優勢，DisplayPort采用的是MPA（微封包架構，Micro-Packet Architecture）；第二，就是筆記本等便攜設備的問題。使用DisplayPort接口，就大大的簡化了布線的復雜度。

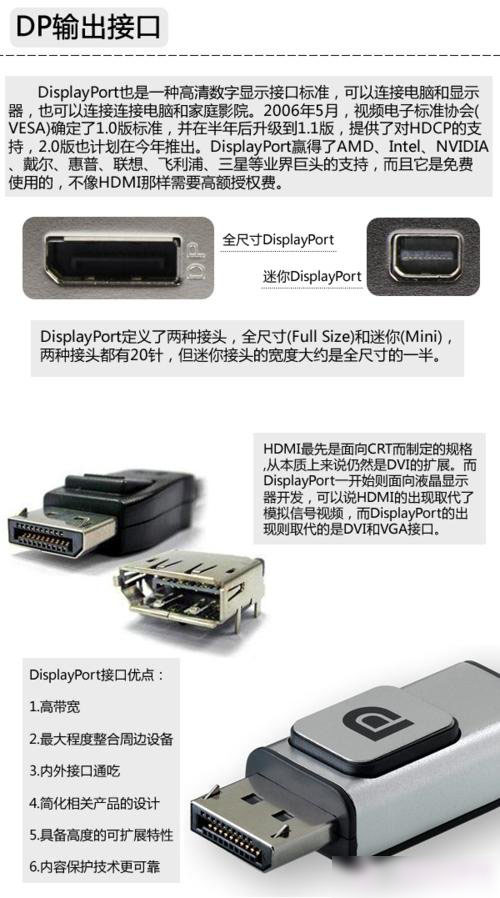

DP接口知識詳細介紹

 關于DisplayPort與HDMI的區別，我們知道HDMI最先是面向CRT而制定的規格，無論是HDMI還是其“孿生兄弟”UDI(去掉音頻功能的HDMI)，兩者都繼承了DVI的核心技術TMDS，從本質上來說仍然是DVI的擴展。DVI、HDMI、UDI的視頻內容都以即時、專線方式進行傳輸，這可以保證視頻流量大時不會發生堵塞的現象。而DisplayPort一開始即是面向液晶顯示器開發的，采用“Micro-Packet Architecture(微封包架構)”傳輸架構，視頻內容以封包方式傳送，這一點同DVI、HDMI等視頻傳輸技術有著明顯區別。也就是說，HDMI的出現取代了模擬信號視頻，而DisplayPort的出現則取代的是DVI和VGA接口。

在本文的最后編輯主要為大家來介紹下顯卡接口該如何來選取與保留，多元需求增進輸出接口的技術革新也需要我們去不斷的嘗試與挖掘。隨著高清、多屏和3D顯示等一系列顯示技術的革新，顯卡輸出接口的升級換代也緊隨其后，不斷推陳出新。可以說DVI、HDMI和DP接口的推出大大滿足了網友對顯示輸出效果的品質要求，網友采用這些新型的高帶寬的輸出接口之后，可以盡情享受更逼真、更細膩和更愉悅的音視頻體驗，這些都是承蒙輸出接口技術更新所帶來的福利。

高清、多屏和3D大大增進了輸出接口的革新，也滿足用戶各種需求

最后，我們為大家總結出顯卡顯示輸出接口的選擇要點：

1、VGA接口由于是模擬信號，不可避免地造成了一些圖像細節的損失，只適用于20亚洲香蕉成人av网站在线观看_欧美精品成人91久久久久久久_久久久久久久久久久亚洲_热久久视久久精品18亚洲精品_国产精自产拍久久久久久_亚洲色图国产精品_91精品国产网站_中文字幕欧美日韩精品_国产精品久久久久久亚洲调教_国产精品久久一区_性夜试看影院91社区_97在线观看视频国产_68精品久久久久久欧美_欧美精品在线观看_国产精品一区二区久久精品_欧美老女人bb
