BIOS的工作原理

2020-07-16 19:04:35

字體：大中小

供稿：網友

講到BIOS的工作原理，我們先來介紹一下BIOS系統的兩類載體：
EPROM和EEPROM的相關知識。
EPROM--可擦除可編程只讀存儲器，從外觀上可以看見，在芯片的中央有一個透明的小窗口，紫外線光即是通過這個小窗口將芯片上保存的信息擦除掉的，因?yàn)樵谌展夂蜔晒庵卸己凶贤饩€，因此，我們通常用一塊不透明的標簽將已保存了信息的EPROM芯片的紫外線窗口封住。
當然，寫入EPROM芯片時，我們首先必須先用紫外線擦除器將EPROM中的信息清除掉，使它變?yōu)榭盏男酒蟛拍苓M(jìn)行寫操作，應該說明的是這里“空芯片”的“空”并非我們通常意義上的“空白”，而是此時芯片內部變?yōu)槿?”信息，因此，芯片的寫入原理實際上是將指定位置上的“1”改為“0”。到這里，有的朋友一定想問：既然日光和熒光均含有紫外線，為什么我們不讓EPROM芯片在這些光線下暴露一段時間來擦除呢？要知道，完全擦除一塊EPROM中的內容，在日光下至少要一周，在室內熒光下至少要三年了！而且隨著芯片容量的增大，時間也得相應拉長。EEPROM是電可擦除可編程只讀存儲器。
在平常情況下，EEPROM與EPROM一樣是只讀的，需要寫入時，在指定的引腳加上一個高電壓即可寫入或擦除，而且其擦除的速度極快！通常EEPROM芯片又分為串行EEPROM和并行EEPROM兩種，串行EEPROM在讀寫時數據的輸入／輸出是通過2線、3線、4線或SPI總線等接口方式進行的，而并行EEPROM的數據輸入／輸出則是通過并行總線進行的。
另外還有一種EEPROM即是我們現在主板上常見到的FLASH ROM--閃速存儲器，其讀寫速度更快，更可靠，而且可以用單電壓進行讀寫和編程，為便攜式設備的在線操作提供了極大的便利，也因此廣泛應用在計算機主板上。

通常，486以及486檔次以下電腦的BIOS芯片基本上均是EPROM芯片，而586以及PⅡ、PⅢ檔次的BIOS芯片基本上均是EEPROM。另外我們也可以從BIOS芯片上的型號來識別：像27C010、27C512等以“27”打頭的芯片均是EPROM，而28C010、29C010、29C020、29C040等，均為EEPROM，其中28C010是128K×8，即1M比特并行EEPROM，29C010是128K×8（1M比特）、29C020是256K×8（2M比特）、29C040是512K×8（4M比特）的FLASH ROM。串行EEPROM在計算機主板上較少見，而提供這些芯片的廠家多為MX、WINBOND、ATMEL等廠家。應注意的是：不同廠家生產的芯片命名方式不同。以上介紹的芯片是以ATMEL公司的產品為例。

下面我們以當前最常見的AT29C020為例，介紹一下BIOS的工作原理和程序的燒錄過程。
AT29C020是ATMEL公司生產的256K×8的FLASH ROM芯片，采用單5V供電，由于AT29C020的容量為256K×8，所以需要18根地址線來尋址，也即圖中A0～A17，而其輸出是8位并行輸出，需要8位雙向數據線，即圖中D0～D7，另外圖中還有幾個用于控制芯片工作狀態的引腳?！皐e”引腳是控制芯片寫入的使能端，“oe”引腳是控制芯片輸出數據的使能端，這兩個引腳控制芯片在選中后的工作狀態，“ce”引腳為芯片的片選端。當處理器需要對該芯片進行讀寫操作時，首先必須選中該芯片，即在“ce”端送出低電平，然后，再根據是讀指令還是寫指令，而將相應的“we”引腳或“oe”引腳拉至低電平，同時處理器要通過A0～A17地址線送出待讀取或?qū)懭胄酒付ǖ拇鎯?chǔ)單元的地址，AT29C020芯片就將該存儲單元中的數據讀出到數據線D0～D7上或者將數據線D0～D7上的數據寫入到指定的存儲單元中，從而就完成了一次讀或?qū)懖僮鳌?br />

當上電后，計算機即從BIOS芯片中讀取出指令代碼進行系統硬件的自檢（含BIOS程序完整性檢驗、RAM可讀寫性檢驗、進行CPU、DMA控制器等部件測試）。對PnP設備進行檢測和確認，然后依次從各個PnP部件上讀出相應部件正常工作所需的系統資源數據等配置信息。BIOS中的PnP模塊試圖建立不沖突的資源分配表，使得所有的部件都能正常地工作。配置完成之后，系統要將所有的配置數據即ESCD--Extended System Config Data寫入BIOS中，這就是為什么我們?cè)陂_機時看到主機啟動進入Windows前出現一系列檢測：配置內存、硬盤、光驅、聲卡等，而后出現的“UPDATE ESCD..SUCCESSED”等提示信息。所有這些檢測完成后，BIOS將系統控制權移交給系統的引導模塊，由它完成操作系統的裝入。

CMOS工作原理
什么是CMOS-IC？

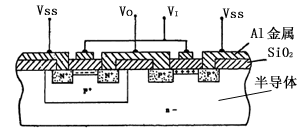

金屬-氧化物-半導體(Metal-Oxide-Semiconductor)結構的晶體管簡稱MOS晶體管，有P型MOS管和N型MOS管之分。由 MOS管構成的集成電路稱為MOS集成電路，而由PMOS管和NMOS管共同構成的互補型MOS集成電路即為 CMOS-IC（ Complementary MOS Integrated Circuit）。

CMOS集成電路的性能特點

微功耗―CMOS電路的單門靜態功耗在毫微瓦數量級。
