隨著內存價格的下調，不少網友都為自己的機器配置了高容量內存，增大內存容量不但可以提高讀寫速度，而且會適當的提高系統性能;但是，單條大容量內存在一些主板上(時間比較長的主板)不是無法識別，就是識別錯誤(容量識別錯誤)。具體是什么原因造成的呢?首先我們了解一些內存的知識，相信網友會在其中找到答案的。

　　一.內存芯片的邏輯BANK

　　我們知道主板上使用的32MB/64MB/128MB的內存條都是由若干內存芯片焊接在4層或6層電路板上組成的，因此首先我們必須對內存芯片的內部結構有個清楚的認識，見下圖：

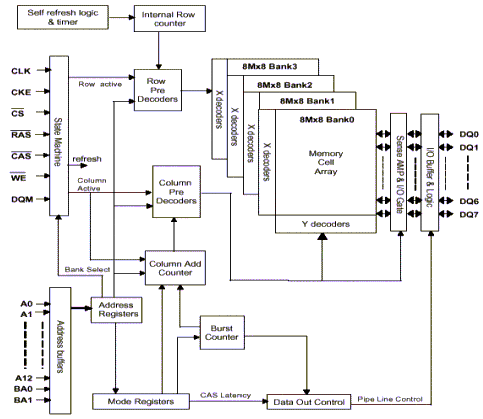

　　在芯片的內部，內存的數據是以位(bit)為單位寫入一張大的矩陣中，每個單元我們稱為CELL，只要指定一個行(Row)，再指定一個列(Column)，就可以準確地定位到某個CELL，這就是內存芯片尋址的基本原理。這個陣列我們就稱為內存芯片的BANK，也稱之為邏輯BANK(Logical BANK)。由于工藝上的原因，這個陣列不可能做得太大，所以一般內存芯片中都是將內存容量分成幾個陣列來制造，也就是說存在內存芯片中存在多個邏輯BANK，隨著芯片容量的不斷增加，邏輯BANK數量也在不斷增加，目前從32MB到1GB的芯片基本都是4個，只有早期的16Mbit和32Mbit的芯片采用的還是2個邏輯BANK的設計，譬如三星的兩種16MB芯片：K4S161622D (512K x 16Bit x 2 BANK)和K4S160822DT(1M x 8Bit x 2 BANK)。芯片組本身設計時在一個時鐘周期內只允許對一個邏輯BANK進行操作(實際上芯片的位寬就是邏輯BANK的位寬)，而不是芯片組對內存芯片內所有邏輯BANK同時操作。邏輯BANK的地址線是通用的，只要再有一個邏輯BANK編號加以區別就可以了(BANK0到BANK3)。但是這個芯片的位寬決定了一次能從它那里讀出多少數據，并不是內存芯片里所有單元的數據一次全部能夠讀出，下圖就是一個容量為32MB(256Mbit)內存芯片內部邏輯BANK結構示意圖，從中你可以更清楚邏輯BANK的結構。

　　圖中可以看出，DQ數據輸入/輸出線只有8根而不是32根，可以發現4個BANK是分時工作的，任一時刻只可能有一個BANK的數據被存取，0-3是它們的編號。每個邏輯BANK有8M個單元格(CELL)，一些廠商(比如現代/三星)就把每個邏輯BANK的單元格數稱為數據深度(Data Depth)，每個單元由8bit組成，那么一個邏輯BANK的總容量就是64Mbit(8M×8bit)，4個邏輯BANK就是256Mbit，因此這顆芯片的總容量就是256Mbit(32MB)。

　　內存芯片的容量是一般以bit為單位的。比如說32Mbit的芯片，就是說它的容量是32Mb(b=bit=位)，注意位(bit)與字節(Byte)區別,這個芯片換算成字節就是4MB(B=Byte=字節=8個bit),一般內存芯片廠家在芯片上是標明容量的，我們可以芯片上的標識知道，這個芯片有幾個邏輯BANK，每個邏輯bank的位寬是多少，每個邏輯BANK內有多少單元格(CELL)，比如目前目前64MB和128MB內存條常用的64Mbit的芯片就有如下三種結構形式：

　　①16 Meg x 4 (4 Meg x 4 x 4 banks) [16M亚洲香蕉成人av网站在线观看_欧美精品成人91久久久久久久_久久久久久久久久久亚洲_热久久视久久精品18亚洲精品_国产精自产拍久久久久久_亚洲色图国产精品_91精品国产网站_中文字幕欧美日韩精品_国产精品久久久久久亚洲调教_国产精品久久一区_性夜试看影院91社区_97在线观看视频国产_68精品久久久久久欧美_欧美精品在线观看_国产精品一区二区久久精品_欧美老女人bb
