??PowerDesigner 15 的版本，工具欄上的Inheritance圖標默認是禁用的，如下圖所示：

取消禁用的方法如下：

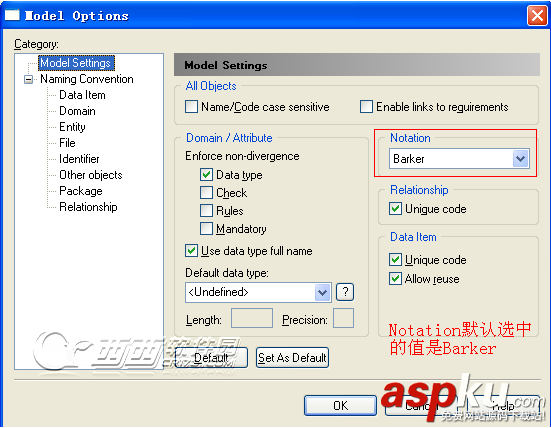

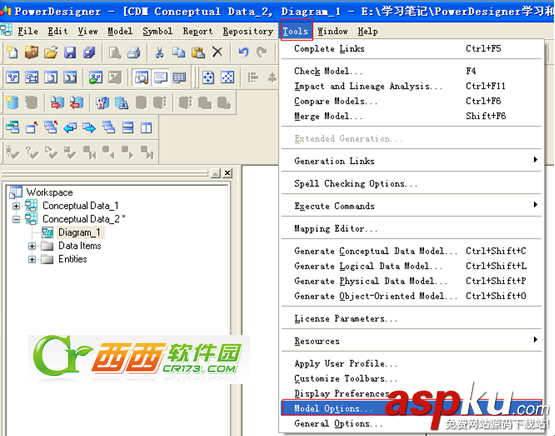

Tools->Model Options->Model Settings->Notation 設為“E/R+Merise”就行了，具體操作步驟如下圖所示：

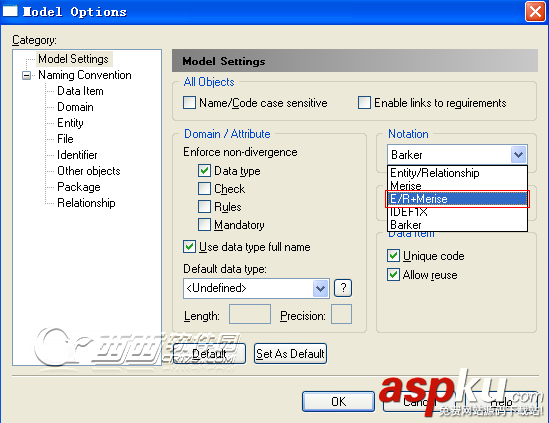

改成“E/R+Merise”就行了

此時工具欄就可以使用那三個被禁用掉的圖標了，如下圖所示：

PowerDesigner 快捷工具欄 palette 不見了，怎么重新打開，找回來呢？

Tools（工具欄）-> Customize Toolbars（自定義工具欄）-> Palette(調色板)勾選。

好了Palette又回來了。

如何取消Name跟Code的關聯呢？

在設計PDM文件的時候,設計一張表,在填寫欄位的時候,如果我們輸入Name,Code會跟著變化。

這個完全是西方人的習慣,因為他們的Name和Code都是E文,所以不會出現什么問題。

但是,我們使用的時候,就會很不習慣,Name應該是中文名字,Code才是資料庫的實際字段名。

Tools -> General Options -> Dialog 把 Name to Code mirroring 勾掉。

為何檢測出現 Reference constraint name maximum length is limited to 30 characters Key constraint name maximum length is limited to 30 characters 的警告

導致生成建表SQL時通不過，細究原因原來是默認設置的問題，改下就可以了

調整以下參數：

Database->Edit current DBMS 數據庫類型::Script/Objects/MaxConstLen value->255
Database->Edit current DBMS 數據庫類型::Script/Objects/Table/Maxlen value->255
Database->Edit current DBMS 數據庫類型::Script/Objects/Column/Maxlen value->255 字串7

但是要注意的是，表名、列名、主鍵等不要超過30個字符，否則Oracle不認。

如何將Name的值自動設為Comment（適合國人）

對于字段名

Oracle版：

Database->Edit current DBMS 數據庫類型::Script/Objects/Column/ColumnComment value->

Comment on column [%QUALIFIER]%TABLE%.%COLUMN% is %q:Name%

MySql版：

Database->Edit current DBMS 數據庫類型::Script/Objects/Column/Add value->

%20:COLUMN% [%National%?national ]%DATATYPE%[%Unsigned%? unsigned][%ZeroFill%? zerofill][ [.O:[character set][charset]] %CharSet%][.Z:[ %NOTNULL%][%IDENTITY%? auto_increment:[ default %DEFAULT%]][ comment %.q:Name%]]

同理對于表名也是

Database->Edit current DBMS 數據庫類型::Script/Objects/Table/TableComment value->

Comment on table [%QUALIFIER]%TABLE% is %q:Name%

這里要特別注意一點，在PDM模型中，Comment必須填入值（隨便寫點什么，反正不會有影響），生成的SQL文才會有Comment。

建立索引要注意的地方

Oracle中主鍵會自動建立索引，因此無需再手動建立。

生成SQL腳本

Database -> Generate Database

選好目錄跟文件名稱點確定就可以了。

生成圖片

將數據庫設計保存成一張圖片。

先在PDM中選中所有的東西，Ctrl+A

Edit -> Export Image

選擇保存的類型就可以了。

根據SQL生成JAVA對象要注意的地方

自增主鍵例如ID，長度最好設置為18位，對應java中的long，超過18位就需要使用BigDecimal
