這篇文章給大家介紹的內容是關于php源碼中FastCGI協議的解析，有著一定的參考價值，有需要的朋友可以參考一下。

FastCGI 是一種協議，它是建立在CGI/1.1基礎之上的，把CGI/1.1里面的要傳遞的數據通過FastCGI協議定義的順序和格式進行傳遞。為了更好理解PHP-FPM的工作，下面具體闡述一下FastCGI協議的內容。

1. 消息類型

FastCGI協議分為了10種類型，具體定義如下：

typedef enum _fcgi_request_type { FCGI_BEGIN_REQUEST = 1, /* [in] */ FCGI_ABORT_REQUEST = 2, /* [in] (not supported) */ FCGI_END_REQUEST = 3, /* [out] */ FCGI_PARAMS = 4, /* [in] environment variables */ FCGI_STDIN = 5, /* [in] post data */ FCGI_STDOUT = 6, /* [out] response */ FCGI_STDERR = 7, /* [out] errors */ FCGI_DATA = 8, /* [in] filter data (not supported) */ FCGI_GET_VALUES = 9, /* [in] */ FCGI_GET_VALUES_RESULT = 10 /* [out] */} fcgi_request_type;

整個FastCGI是二進制連續傳遞的，定義了一個統一結構的消息頭，用來讀取每個消息的消息體，方便消息包的切割。一般情況下，最先發送的是FCGI_BEGIN_REQUEST類型的消息，然后是FCGI_PARAMS和FCGI_STDIN類型的消息，當FastCGI響應處理完后，將發送FCGI_STDOUT和FCGI_STDERR類型的消息，最后以FCGI_END_REQUEST表示請求的結束。FCGI_BEGIN_REQUEST和FCGI_END_REQUEST分別表示請求的開始和結束，與整個協議相關。

2. 消息頭

對于10種類型的消息，都是以一個消息頭開始的，其結構體定義如下：

typedef struct _fcgi_header { unsigned char version; unsigned char type; unsigned char requestIdB1; unsigned char requestIdB0; unsigned char contentLengthB1; unsigned char contentLengthB0; unsigned char paddingLength; unsigned char reserved;} fcgi_header;

其中，

version標識FastCGI協議版本

type 標識FastCGI記錄類型

requestId標識消息所屬的FastCGI請求

requestId計算方式如下：

(requestIdB1 8) + requestIdB0

所以requestId的范圍為0~2的16次方-1，也就是0~65535；

contentLength標識消息的contentData組件的字節數，計算方式跟requestId類似，范圍同樣是0~65535：

(contentLengthB1 8) | contentLengthB0

paddingLength標識消息的paddingData組件的字節數，范圍是0~255；協議通過paddingData提供給發送者填充發送的記錄的功能，并且方便接受者通過paddingLength快速的跳過paddingData。填充的目的是允許發送者為更有效地處理保持對齊的數據。如果內容的長度超過65535怎么辦呢？答案是可以分成多個消息發送。

3. FCGI_BEGIN_REQUEST

FCGI_BEGIN_REQUEST 的結構體定義如下：

typedef struct _fcgi_begin_request { unsigned char roleB1; unsigned char roleB0; unsigned char flags; unsigned char reserved[5];} fcgi_begin_request;

其中role代表的是Web服務器期望應用扮演的角色，計算方式是：

(roleB1 8) + roleB0

對于PHP7中，處理了三種角色，分別是FCGI_RESPONDER，FCGI_AUTHORIZER 和FCGI_FILTER。

flags FCGI_KEEP_CONN：如果為0，則在對本次請求響應后關閉鏈接。如果非0，在對本次請求響應后不會關閉鏈接。

4. 名-值對

對于，type為FCGI_PARAMS類型，FastCGI協議中提供了名-值對來很好的滿足讀寫可變長度的name和html' target='_blank'>value，格式如下：

nameLength+valueLength+name+value

為了節省空間，對于0~127長度的值，Length使用了一個char來表示，第一位為0，對于大于127的長度的值，Length使用了4個char來表示，第一位為1；如圖所示

長度計算代碼如下：

if (UNEXPECTED(name_len = 128)) { if (UNEXPECTED(p + 3 = end)) return 0; name_len = ((name_len 0x7f) 24); name_len |= (*p++ 16); name_len |= (*p++ 8); name_len |= *p++;}

這樣最長可以表達0~2的31次方的長度。

5. 請求協議

FastCGI協議的定義結構體如下：

 typedef struct _fcgi_begin_request_rec { fcgi_header hdr; fcgi_begin_request body;} fcgi_begin_request_rec;

分析完FastCGI的協議，我們整體掌握了請求的FastCGI消息的內容，我們通過訪問對應的接口，采用gdb抓取其中的內容：

首先我們修改php-fpm.conf的參數，保證只啟動一個worker：

pm.max_children = 1

然后重新啟動php-fpm：

./sbin/php-fpm -y etc/php-fpm.conf

然后對worker進行gdb：

ps aux | grep php-fpmroot 30014 0.0 0.0 142308 4724 ? Ss Nov26 0:03 php-fpm: master process (etc/php-fpm.conf)chenlei 30015 0.0 0.0 142508 5500 ? S Nov26 0:00 php-fpm: pool wwwgdb –p 30015(gdb) b fcgi_read_request

然后通過瀏覽器訪問nginx，nginx轉發到php-fpm的worker上，根據gdb可以打印出FastCGI消息的內容：

(gdb) b fcgi_read_request

對于第一個消息，內容如圖：

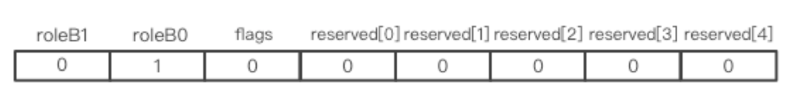

其中type對應的是FCGI_BEGIN_REQUEST，requestid為1，長度為8，恰好是fcgi_begin_request結構體的大小，內容如圖：

role對應的是FCGI_RESPONDER。繼續往下讀，得到的消息內容如圖：

其中type對應的是FCGI_PARAMS，requestid為1，長度為：

(contentLengthB1 8) | contentLengthB0 == 987

paddingLength=5，而987+5=992，恰好是8的倍數。根據contentLength+ paddingLength向后讀取992長度的字節流，我們打印一下：

(gdb) p *p@987$1 = /017TSCRIPT_FILENAME/home/xiaoju/webroot/beatles/application/mis/mis/src/index.php/admin/operation/index/f/016QUERY_STRINGactivity_id=89/016/003REQUEST_METHODGET/f/000CONTENT_TYPE/016/000CONTENT_LENGTH/v SCRIPT_NAME/index.php/admin/operation/index/v%REQUEST_URI/admin/operation/index?activity_id=89/f DOCUMENT_URI/index.php/admin/operation/index/r4DOCUMENT_ROOT/home/xiaoju/webroot/beatles/application/mis/mis/src/017/bSERVER_PROTOCOLHTTP/1.1/021/aGATEWAY_INTERFACECGI/1.1/017/vSERVER_SOFTWAREnginx/1.2.5/v/rREMOTE_ADDR172.22.32.131/v/005REMOTE_PORT50973/v/fSERVER_ADDR10.94.98.116/v/004SERVER_PORT8085/v/000SERVER_NAME/017/003REDIRECT_STATUS200/t/021HTTP_HOST10.94.98.116:8085/017/nHTTP_CONNECTIONkeep-alive/017xHTTP_USER_AGENTMozilla/5.0 (Macintosh; Intel Mac OS X 10_11_6) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/62.0.3202.94 Safari/537.36/036/001HTTP_UPGRADE_INSECURE_REQUESTS1/vUHTTP_ACCEPTtext/html,application/xhtml+xml,application/xml;q=0.9,image/webp,image/apng,*/*;q=0.8/024/rHTTP_ACCEPT_ENCODINGgzip, deflate/024/027HTTP_ACCEPT_LANGUAGEzh-CN,zh;q=0.9,en;q=0.8

根據上一節我們講到的名-值對的長度規則，我們可以看出，Fastcgi協議中封裝了類似于http協議里面的鍵值對。讀取完畢后，繼續跟蹤消息，打印可以得出，得到的消息如圖所示。
