微信小程序允許對普通元素通過 border-radius 的設置來進行圓角的繪制，但有時候在使用 canvas 繪圖的時候，也需要圓角，例如需要將頁面上某塊區域導出為圖片下載到本地的時候，常用的解決方法就是使用 canvas將這塊區域繪制出來，最后導出 canvas 即可，但是 canvas 沒有直接提供圓角的繪制 api ，所以需要 曲線救國
圓角矩形與一般矩形的區別在于，前者的四個角都是圓弧，所以只需要將一般矩形的四個角切掉，換成圓弧即可，如下圖就是一個一般矩形被切掉了四個角的樣子：
很明顯，切掉了四個角的矩形，剩下其實就是四條 line ，既然如此，完全可以跳過繪制矩形然后切角這一步，因為切角的結果就是四條邊( line )，直接繪制四條邊即可。 然后在每兩條邊的缺角處繪制弧度為 0.5 * Math.PI 的圓弧，最后這四條邊與四個圓弧所封閉的圖形就是圓角矩形：
原理知道了，代碼就很好寫了，這里只說幾個注意點：
封閉圖形的 fillStyle 顏色設置為 transparent

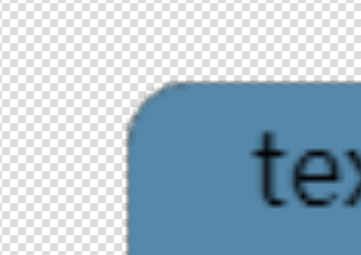

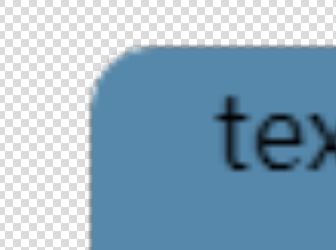

想將封閉路徑的圖形繪制下來，需要調用 stroke 或 fill 方法，默認 stroke 或 fill 的顏色是 black ，但是這里有個問題， 圓弧的繪制可能會出現鋸齒或者糊邊，如果 stroke 或 fill 的顏色，與你所需要繪制的圓角矩形的邊緣色調不一致，這種糊邊的感覺會比二者色調一致的更明顯， 下圖第一個為色調一致，第二個為色調不一致的情況：
不過據我觀測，只要不是特意放大仔細看，無論是色調是否一致，其實一般人很難注意到糊邊的事情
clip
繪制好了圓角選區之后，還需要調用 ctx.clip 方法來裁剪選區
save 與 restore
如果這個矩形選區只是 canvas 畫布的一部分，為了避免對后續的影響，最好在 beginPath 之前，將之前的動作 save ，然后畫完后再 restore
一個關于 在 canvas 上繪制圓角圖片，并下載到本地 的可運行示例代碼已經放到 github 上了，注釋也比較詳細，需要的可自取
其中關鍵代碼如下：
/** * * @param {CanvasContext} ctx canvas上下文 * @param {number} x 圓角矩形選區的左上角 x坐標 * @param {number} y 圓角矩形選區的左上角 y坐標 * @param {number} w 圓角矩形選區的寬度 * @param {number} h 圓角矩形選區的高度 * @param {number} r 圓角的半徑 */function roundRect(ctx, x, y, w, h, r) { // 開始繪制 ctx.beginPath() // 因為邊緣描邊存在鋸齒，最好指定使用 transparent 填充 // 這里是使用 fill 還是 stroke都可以，二選一即可 ctx.setFillStyle('transparent') // ctx.setStrokeStyle('transparent') // 左上角 ctx.arc(x + r, y + r, r, Math.PI, Math.PI * 1.5) // border-top ctx.moveTo(x + r, y) ctx.lineTo(x + w - r, y) ctx.lineTo(x + w, y + r) // 右上角 ctx.arc(x + w - r, y + r, r, Math.PI * 1.5, Math.PI * 2) // border-right ctx.lineTo(x + w, y + h - r) ctx.lineTo(x + w - r, y + h) // 右下角 ctx.arc(x + w - r, y + h - r, r, 0, Math.PI * 0.5) // border-bottom ctx.lineTo(x + r, y + h) ctx.lineTo(x, y + h - r) // 左下角 ctx.arc(x + r, y + h - r, r, Math.PI * 0.5, Math.PI) // border-left ctx.lineTo(x, y + r) ctx.lineTo(x + r, y) // 這里是使用 fill 還是 stroke都可以，二選一即可，但是需要與上面對應 ctx.fill() // ctx.stroke() ctx.closePath() // 剪切 ctx.clip()}ps：微信小程序canvas把正方形圖片繪制成圓形
<canvas style="width: 400px; height: 400px;border:1px solid red" canvas-id="firstCanvas"></canvas>
//index.jsPage({ data: { image: { src: "/1.png", width: 200, heigth: 200 } }, onLoad: function () { let that = this; var contex = wx.createCanvasContext('firstCanvas') contex.save(); // 先保存狀態 已便于畫完圓再用 contex.beginPath(); //開始繪制 //先畫個圓 contex.arc(100, 100, 100, 0, Math.PI * 2, false); contex.clip();//畫了圓 再剪切 原始畫布中剪切任意形狀和尺寸。一旦剪切了某個區域，則所有之后的繪圖都會被限制在被剪切的區域內 contex.drawImage(that.data.image.src, 0, 0, that.data.image.width, that.data.image.heigth); // 推進去圖片 contex.restore(); //恢復之前保存的繪圖上下文 恢復之前保存的繪圖上下午即狀態 可以繼續繪制 contex.draw(); }})以上就是本文的全部內容，希望對大家的學習有所幫助，也希望大家多多支持VEVB武林網。
