目的： 在訓練神經網絡的時候，有時候需要自己寫操作，比如faster_rcnn中的roi_pooling，我們可以可視化前向傳播的圖像和反向傳播的梯度圖像，前向傳播可以檢查流程和計算的正確性，而反向傳播則可以大概檢查流程的正確性。

實驗

可視化rroi_align的梯度

1.pytorch 0.4.1及之前，需要聲明需要參數，這里將圖片數據聲明為variable

im_data = Variable(im_data, requires_grad=True)

2.進行前向傳播，最后的loss映射為一個一維的張量

pooled_feat = roipool(im_data, rois.view(-1, 6))res = pooled_feat.pow(2).sum()res.backward()

3.注意求loss的時候采用更加復雜，或者更多的運算（這樣在梯度可視化的時候效果才更加明顯）

可視化效果

原始圖片

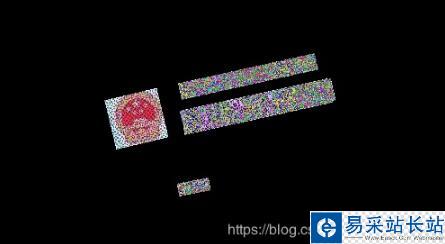

梯度可視化圖片

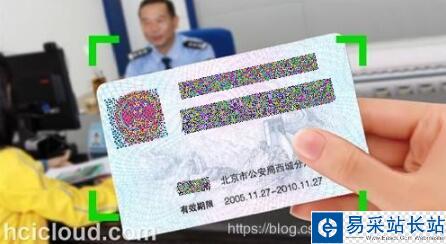

原圖+梯度圖

小結：

可以看到誤差梯度的位置是正確的，誤差是否正確，需要其他方式驗證（暫時沒有思路）

可以看到上面在求loss的時候為：loss = sum(x2)，但是如果換成：loss = mean(x)，效果就沒有上面明顯。

實驗二的效果

loss = mean(x)

可以看到根本無法看到誤差梯度的位置信息

實驗三：loss = sum(x)

小結： 可以看到位置信息有差別，比如國徽部分，這會讓人以為，國徽部分只利用了左部分的信息，或者自己手寫的操作誤差索引不對。

可以通過兩種方式進行驗證

1.用更多，更復雜的運算求loss，比如pow，等

2.用matplotlib顯示圖片后，用鼠標可以指示每個點的具體的值，可以檢測有誤差梯度區域是否和無誤差梯度區域有差別。
