Office Visio 是繪制各種類型圖表的一個很好的工具，可以繪制業務流程的流程圖、網絡圖、工作流圖、數據庫模型圖、軟件圖，以及家居設計圖等等，可用于可視化和簡化業務流程、跟蹤項目和資源、繪制組織結構圖、映射網絡、繪制建筑地圖以及優化系統。

在最近的一個項目，要求導出Visio圖紙，因為是建筑類的，所以，需要設置墻壁，門，房間等信息的參數。

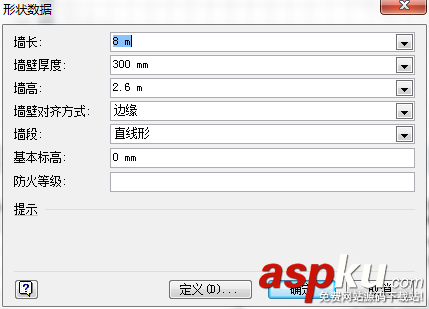

拿墻壁為例，選中墻壁模型，右鍵屬性，會彈出以下對話框。

需要設置墻長、墻壁厚度等一些列信息。

現在C#操作Visio里例子比較少，所以，花了好久，都沒有看到有用的帖子，直到今天下午，在Bing里發現了一個帖子，頓時讓我受益匪淺。原貼地址：http://mikeborozdin.com/post/reading-and-writing-visio-shape-information-with-c/

操作方法如下：

一、打開Visio的開發者模式

文件--選項--高級--以開發人員模式運行

#b029c23b4ed46d13e2df151802e2a8ac#

二、查看模型的屬性

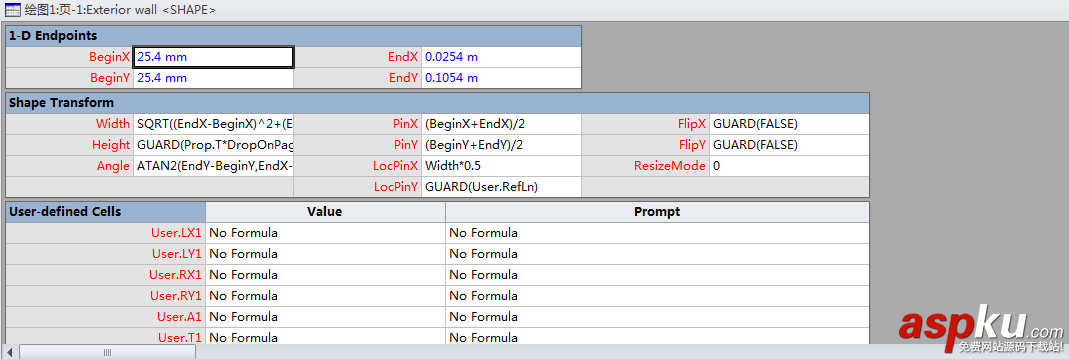

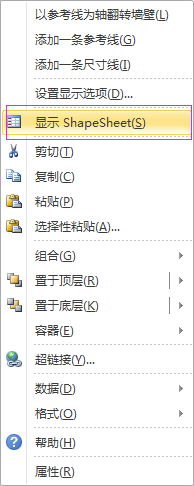

選中模型--右鍵顯示ShapeSheet，在Visio的下面就會出現模型的所有屬性了。

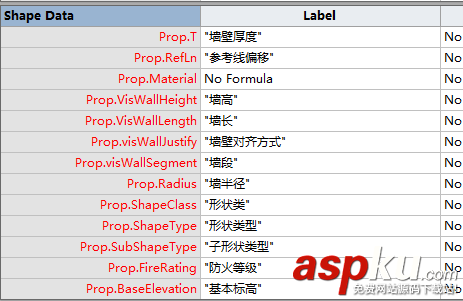

下滑，可以在Shape Data里看到此模型的屬性信息

三、C#代碼操作

1、打開墻模型模板

WALL_M.VSS是墻的模型模板，這個推薦大家用everything搜索一下，就能拿到模板路徑了，自己需要哪個去里面找。

2、建立模型并設置參數

建立模型很方便，就是用document.Masters屬性加模型名稱，模型名稱在哪呢，其實很好找，就是Visio的模型名稱，用漢字就可以。

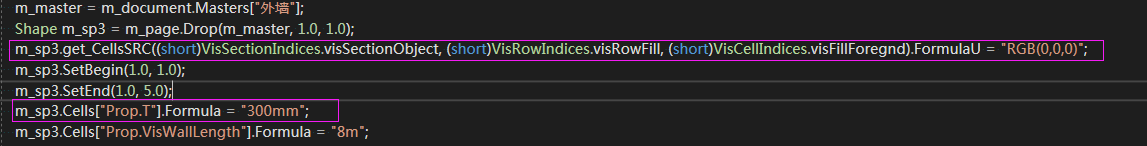

設置模型的參數有兩種方式，圖片中用粉色框，框起來的部分。

網上大部分的資料里都是用的第一個方法，這個方法不太方便記憶，而第二個方法就很方便了，也就是本文介紹的簡單的方式。

模型名.Cells["屬性名"].Formula

屬性名，就是ShapeSheet里看到的那些屬性，都是String類型，可以直接設置。設置成功以后，就是以下的圖了。

3、遇到的問題

并不是所有的屬性，設置了就一定好使，問題，我也不知道出現在哪，其中一個就是填充屬性。

FillForegnd是填充屬性，設置代碼為

m_sp4.Cells["FillForegnd"].Formula = "RGB(0,0,0)";

通過參數查看，設置成功

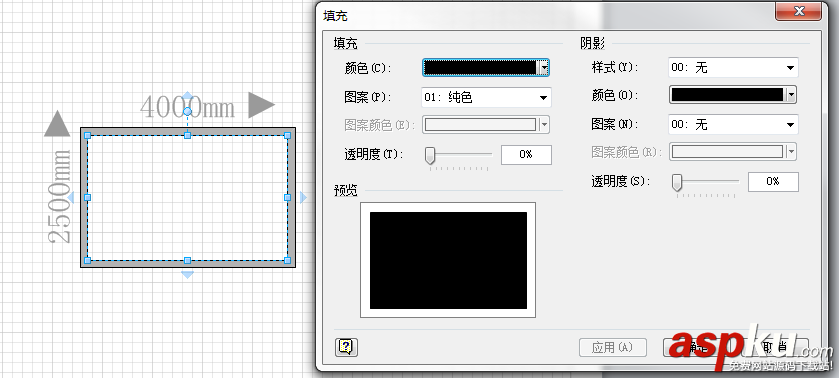

并且右鍵模型，格式--填充，如下圖

其實已經設置成功了，但是模型的填充顏色不變，這個就很尷尬了，但是如果用基礎模型，就是方形、圓形那些基礎模型，就可以顯示填充為黑色，所以不知道問題在哪里。

源碼下載：點擊這里
