前言
在開發Winform程序界面的時候，我們往往會使用一些較好看的圖表，以便能夠?yàn)槲覀兊某绦蚪缑嬖錾?，良好的圖標設置可以讓界面看起來更加美觀舒服，而且也比較容易理解，圖標我們可以通過一些網站獲取各種場景的圖標資源，不過本篇隨筆主要介紹如何利用DevExpress的內置圖標資源來實現界面圖標的設置。
下面話不多說了，來一起看看詳細的介紹吧
1、設計時刻的圖標處理
豐富的圖標處理，在菜單、工具欄、樹列表等地方，以及按鈕等地方，都可以使用，而這些我們可以利用DevExpress的內置圖標選擇來減輕我們尋找合適圖標的煩惱。
一些按鈕、工具欄等的圖標設置，一般是固定的，我們往往可以在設計時刻就指定它，這樣我們可以使用本地的圖標，也可以使用DevExpress的內置圖標。而使用DevExpress內置圖標資源的時候，我們可以調出DevExpress的內置圖標選擇框的。

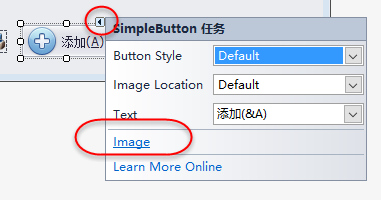

如下是按鈕添加圖標方式，操作非常簡單，在按鈕的右上角小圖標上單擊一下進入編輯界面，如下所示。

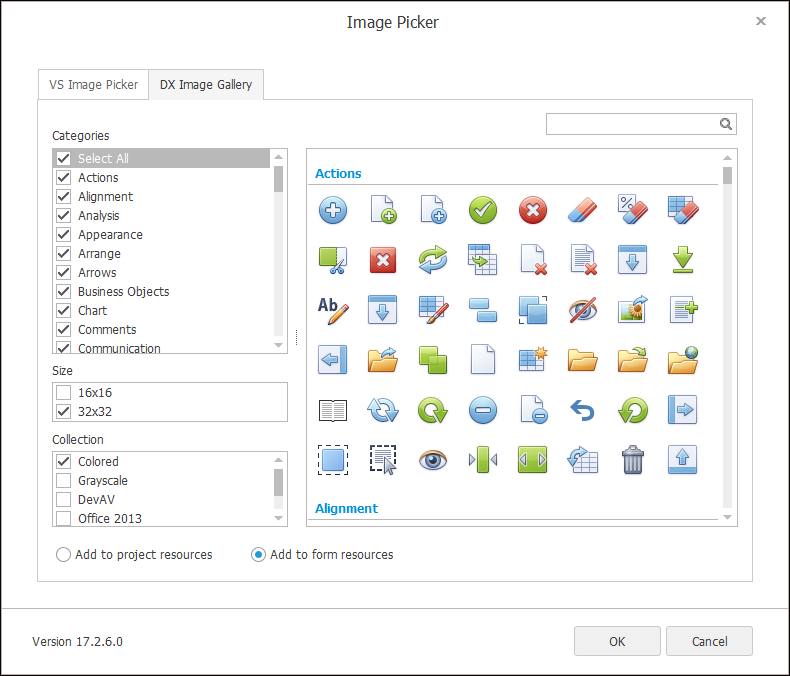

然后選擇Image按鈕，進入圖標選擇界面，選擇內置的DevExpress圖標庫即可，基本上，只要是DevExpress的原生控件，那么就可以通過這種內置圖標的對話框進行圖標選擇，非常方便。
2、運行時刻的圖標處理

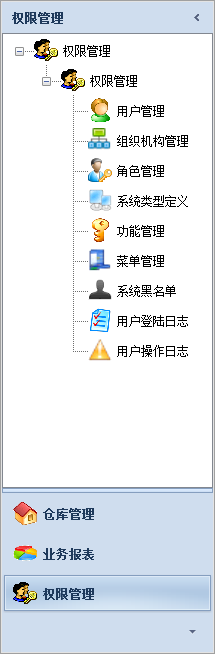

上面的操作是在設計時候，DevExpress設計器給我們提供很多便利選擇內置圖標，而在界面運行時刻，想動態處理界面按鈕圖標，或者樹形菜單的圖標的時候，就沒有這個直接的接口來設置圖標了，而我們框架的菜單往往都是需用動態增加的，因此圖標的設置也是在運行時刻的。如下面的樹列表中，圖標就是動態指定的。

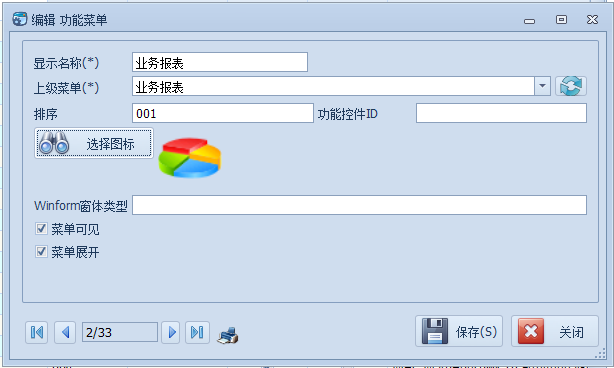

這些動態的樹形菜單，是在權限系統里面動態配置的，菜單的配置界面如下所示。
上面的選擇圖圖標就是我們需要?jiǎng)討B(tài)設置的圖標，由于圖標資源我們是以圖片形式存儲在對應的記錄里面的，因此使用起來也是比較方便的，我們?cè)谂渲玫臅r(shí)候，獲取到對應的圖標資源并存儲起來即可。
除了上面可以參考從DevExpress內置圖標資源獲取圖標的方式外

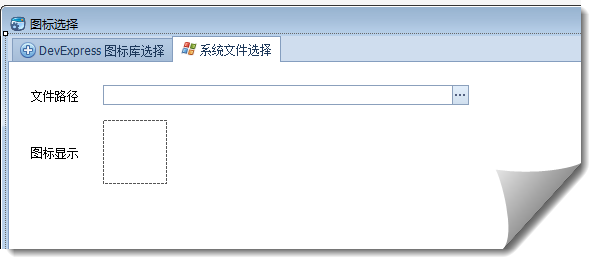

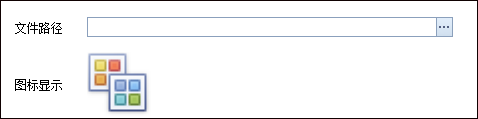

我們還可以選擇我們自己喜歡的圖標資源，也就是從系統圖標文件中選擇自己喜歡的，如下界面所示。
因此我考慮在運行時刻整合兩種不同選擇圖標的方式。

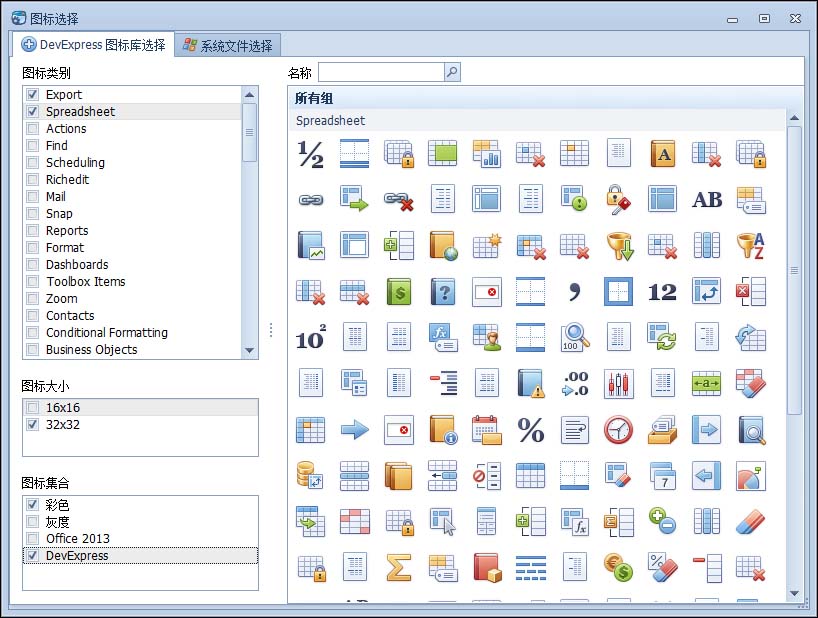

我們先來看看我整合后的圖表選擇界面，如下所示，包含了運行時刻提取DevExpress內置圖標的功能和從系統文件中選擇圖標的功能。
3、運行時刻提取DevExpress內置圖標的功能實現

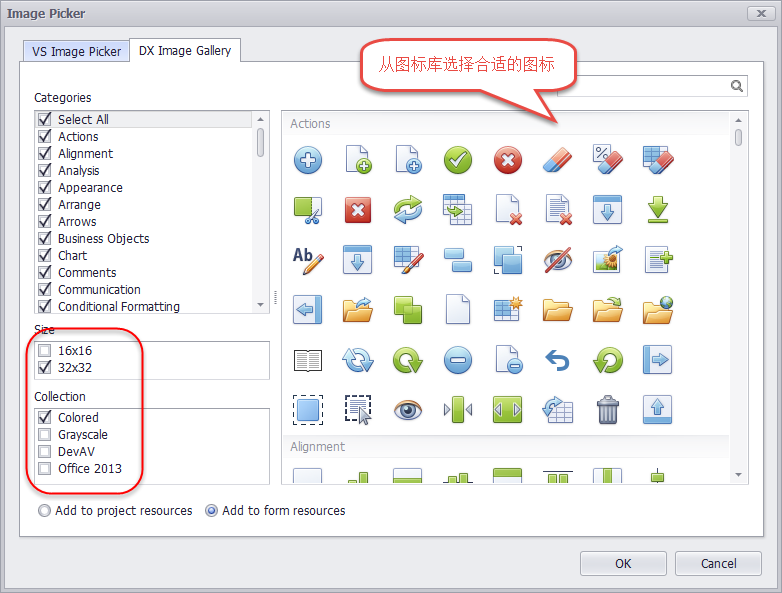

首先我們參考設計時刻的界面展示

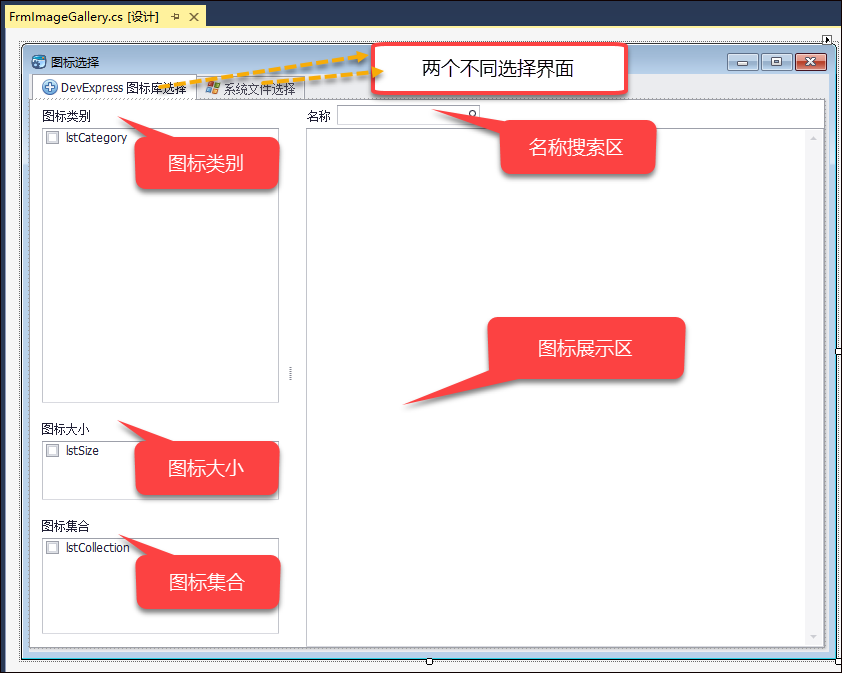

來設計一個界面來展示圖標信息
參考原版的界面，設計盡可能貼近即可，另外我們自己加入一個從系統選擇圖標資源的操作。
至于圖標選中后我們返回對應的Image對象給調用者，則通過事件進行處理，以便選中后，即使更新顯示效果。
如下所示，我們定義一個委托和事件。
/// <summary> /// DevExpress圖標和系統圖標選擇窗體 /// </summary> public partial class FrmImageGallery : BaseForm { /// <summary> /// 自定義一個委托處理圖標選擇 /// </summary> public delegate void IconSelectHandlerDelegate(Image image, string name); /// <summary> /// 圖標選擇的事件 /// </summary> public event IconSelectHandlerDelegate OnIconSelected; private DXImageGalleryLoader loader = null; public FrmImageGallery() { InitializeComponent(); InitDictItem();//初始化 } /// <summary> /// 處理圖標選擇的事件觸發 /// </summary> public virtual void ProcessIconSelected(Image image, string name) { if (OnIconSelected != null) { OnIconSelected(image, name); } }然后在內置圖標顯示中，如果觸發圖標的單擊，我們就觸發事件，以便讓調用者更新界面顯示，如下代碼所示。
foreach (GalleryItem item in items[key]){ item.ItemClick += (s, e) => { //選擇處理 ProcessIconSelected(item.ImageOptions.Image, item.Description); };}而對于從系統文件加載文件進行顯示圖標的，類似的觸發方式。
/// <summary> /// 從系統資源中加載圖標文件，然后觸發事件進行顯示 /// </summary> private void txtFilePath_Properties_ButtonClick(object sender, ButtonPressedEventArgs e) { string file = GetIconPath(); if (!string.IsNullOrEmpty(file)) { this.txtFilePath.Text = file;//記錄文件名 this.txtEmbedIcon.Image = LoadIcon(file);//顯示圖片 this.txtEmbedIcon.Size = new System.Drawing.Size(64, 64); //返回處理 ProcessIconSelected(this.txtEmbedIcon.Image, file); } }這樣我們?cè)诓藛蔚倪x擇圖標的時候，就可以觸發事件進行獲取圖表并更新自身了。
private void btnSelectIcon_Click(object sender, EventArgs e) { FrmImageGallery dlg = new FrmImageGallery(); dlg.OnIconSelected += (image, name) => { this.txtEmbedIcon.Image = image; }; dlg.ShowDialog(); }完成了這些處理，我們?cè)俅螌⒔裹c(diǎn)放在如何提取并展示DevExpress內置圖標的身上。
為了獲取圖表資源里面的分類及大小等信息，我們需要把圖標資源進行一個加載出來，然后讀取里面的類別和大小、集合等信息。先定義幾個變量來承載這些信息。
/// <summary> /// 圖標分類 /// </summary> public List<string> Categories { get; set; } /// <summary> /// 圖標集合 /// </summary> public List<string> Collection { get; set; } /// <summary> /// 圖標尺寸 /// </summary> public List<string> Size { get; set; }我們知道，DevExpress的圖標資源在程序集DevExpress.Utils.DxImageAssemblyUtil.ImageAssembly里面，因此我們需要對它進行讀取，并依次對各個資源進行處理。
我們來看看具體的處理代碼，如下所示。
using (System.Resources.ResourceReader reader = GetResourceReader(DevExpress.Utils.DxImageAssemblyUtil.ImageAssembly)) { System.Collections.IDictionaryEnumerator dict = reader.GetEnumerator(); while (dict.MoveNext()) { string key = (string)dict.Key as string; if (!DevExpress.Utils.DxImageAssemblyUtil.ImageProvider.IsBrowsable(key)) continue; if (key.EndsWith(".png", StringComparison.Ordinal)) { string reg = @"(?<collection>/S*?)/(?<category>/S*?)/(?<name>/S*)"; var collectionItem = CRegex.GetText(key, reg, "collection"); var categoryItem = CRegex.GetText(key, reg, "category"); string sizeReg = @"_(?<size>/S*)/."; var sizeItem = CRegex.GetText(key, sizeReg, "size"); if (!this.Collection.Contains(collectionItem)) { this.Collection.Add(collectionItem); } if (!this.Categories.Contains(categoryItem)) { this.Categories.Add(categoryItem); } if (!this.Size.Contains(sizeItem)) { this.Size.Add(sizeItem); } Image image = GetImageFromStream((System.IO.Stream)dict.Value); if (image != null) { var item = new DevExpress.XtraBars.Ribbon.GalleryItem(image, key, key); if (!ImageCollection.ContainsKey(key)) { ImageCollection.Add(key, item); } } } } }其中讀取資源的操作代碼是
GetResourceReader(DevExpress.Utils.DxImageAssemblyUtil.ImageAssembly)
這個代碼它就是從資源里面進行獲取對應的圖表資源。
private System.Resources.ResourceReader GetResourceReader(System.Reflection.Assembly imagesAssembly) { var resources = imagesAssembly.GetManifestResourceNames(); var imageResources = Array.FindAll(resources, resourceName => resourceName.EndsWith(".resources")); if (imageResources.Length != 1) { throw new Exception("讀取異常"); } return new System.Resources.ResourceReader(imagesAssembly.GetManifestResourceStream(imageResources[0])); }另外，我們根據圖表的文件名結構，我們通過正則表達式來讀取它的對應信息，然后把它的大小、類別、集合信息存儲起來。
string reg = @"(?<collection>/S*?)/(?<category>/S*?)/(?<name>/S*)"; var collectionItem = CRegex.GetText(key, reg, "collection"); var categoryItem = CRegex.GetText(key, reg, "category"); string sizeReg = @"_(?<size>/S*)/."; var sizeItem = CRegex.GetText(key, sizeReg, "size");
圖表信息讀取了，我們需要解析它然后存儲起來，把圖標的Image對象放在一個字典類別里面，方便按照組別進行展示。
Image image = GetImageFromStream((System.IO.Stream)dict.Value); if (image != null) { var item = new DevExpress.XtraBars.Ribbon.GalleryItem(image, key, key); if (!ImageCollection.ContainsKey(key)) { ImageCollection.Add(key, item); } }有了這些資源，我們對它們進行搜索就顯得很方便了，我們?nèi)绻枰鶕?jù)文件名或者其他條件進行查詢集合的數據，提供一個通用的方法即可，如下代碼所示。
/// <summary> /// 根據條件獲取集合 /// </summary> /// <returns></returns> public Dictionary<string, GalleryItemCollection> Search(List<string> collection, List<string> categories, List<string> size, string fileName = "") { Dictionary<string, GalleryItemCollection> dict = new Dictionary<string, GalleryItemCollection>(); GalleryItemCollection list = new GalleryItemCollection(); foreach (var key in ImageCollection.Keys) { //使用正則表達式獲取圖標文件名中的集合、類別、大小等信息 string reg = @"(?<collection>/S*?)/(?<category>/S*?)/(?<name>/S*)"; var collectionItem = CRegex.GetText(key, reg, "collection"); var categoryItem = CRegex.GetText(key, reg, "category"); string sizeReg = @"_(?<size>/S*)/."; var sizeItem = CRegex.GetText(key, sizeReg, "size"); //如果是查詢處理，把記錄放到查詢結果里面 if (!string.IsNullOrEmpty(fileName)) { if(key.Contains(fileName)) { list.Add(ImageCollection[key]); } dict["查詢結果"] = list; } else { //如果是集合和列表中包含的，把它們按類別添加到字典里面 if (collection.Contains(collectionItem) && categories.Contains(categoryItem) && size.Contains(sizeItem)) { if (!dict.ContainsKey(categoryItem)) { GalleryItemCollection cateList = new GalleryItemCollection(); cateList.Add(ImageCollection[key]); dict[categoryItem] = cateList; } else { GalleryItemCollection cateList = dict[categoryItem]; cateList.Add(ImageCollection[key]); } } } } return dict; }這次搜索就直接基于已有的集合ImageCollection進行搜索的了，不用再次讀取程序集并依次分析它，速度提供不少的。
由于圖表資源的處理是比較耗時的，我們把整個圖標加載的類作為一個靜態的對象緩存起來，這樣下次使用直接從緩存里面拿，對應的資源也不用重新加載，更好的提高我們重用的效果了，體驗更好了。
/// <summary> /// 圖標庫加載處理 /// </summary> public class DXImageGalleryLoader { /// <summary> /// 圖標字典類別集合 /// </summary> public Dictionary<string, GalleryItem> ImageCollection { get; set; } /// <summary> /// 圖標分類 /// </summary> public List<string> Categories { get; set; } /// <summary> /// 圖標集合 /// </summary> public List<string> Collection { get; set; } /// <summary> /// 圖標尺寸 /// </summary> public List<string> Size { get; set; } /// <summary> /// 使用緩存處理，獲得對象實例 /// </summary> public static DXImageGalleryLoader Default { get { System.Reflection.MethodBase method = System.Reflection.MethodBase.GetCurrentMethod(); string keyName = string.Format("{0}-{1}", method.DeclaringType.FullName, method.Name); var result = MemoryCacheHelper.GetCacheItem<DXImageGalleryLoader>(keyName, delegate () { return new DXImageGalleryLoader().LoadData(); }, new TimeSpan(0, 30, 0));//30分鐘過期 return result; } }以上代碼通過
public static DXImageGalleryLoader Default
定義了一個靜態的實例屬性，這樣這個DXImageGalleryLoader 實例只會在程序第一次使用的時候構建并加載圖片資源，后續都是從緩存里面讀取，提高響應速度的同時，也會記住上次的選擇界面內容。
以上就是整個功能的處理思路，以及一步步的優化處理，以便實現功能展示的同時，也提高響應速度，最終界面就是我們開始的時候介紹的那樣。
單擊或者選中系統圖標后， 需要設置的按鈕或者界面，就會及時更新圖標展示，體驗效果還是非常不錯的。
由于這個界面功能的通用性，我把它作為系統界面基礎模塊，放到了我的框架BaseUIDx里面，各個系統模塊都可以調用了。
總結
以上就是這篇文章的全部?jī)?nèi)容了，希望本文的內容對大家的學習或者工作具有一定的參考學習價值，如果有疑問大家可以留言交流，謝謝大家對VEVB武林網的支持。
