電腦的顯卡除了顯示器必備的15針D-SUB接口或DVI接口外，一般都帶有一個S端子接口。S-Video端子是由日本人發明的，是一種視頻的專業標準接口，與音頻無關，所以使用S端子線并不能改變聲音的效果。S并不是Super，而是Separate，

是分離的意思，將視頻信號的色度信號C 和亮度信號Y進行分離，分別以不同的通道進行傳輸，減少影像傳輸過程中的“分離”、“合成”的過程，減少轉化過程中的損失，同時降低信號之間的互擾，以得到更佳的顯示效果。另外如果使用S端子轉AV的轉接線或是轉接頭連接顯卡和電視機，則有可能出現電視機顯示畫面不正?；蚴菬o顯示的情況的。

顯卡和筆記本帶的這個S端子接口是為了連接當前家庭常用的大屏幕電視機使用的，必競看大片用電視機比顯示器舒服多了。

S端子輸出接口支持設備的最大顯示分辨率為1024 x768。

目前常見的S端子有三種：4針、7針和9針。

1、 4針S-Video接口

4 針S-Video母頭

4 針S-Video公頭

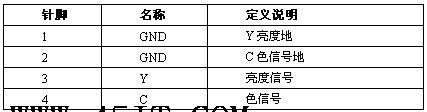

針腳名稱定義說明

4針是常見的S-Video端子，目前的電視機、影碟機、投影儀配接的都是5針接口,較早一些的顯卡如MX440，FX5200等帶的也是5針的S- Video。S端子線為單根多芯結構，長度一般在3M之內，最長不能超過5M，不然有可能出現電視機顯示畫面黑白或者是無信號輸出的狀況。

實際上視頻信號的傳輸主要決定與傳輸線的質量，如果你能夠接受不易覺察的圖像質量下降和使用高品質信號線，信號的傳輸可以達到30米;如果使用兩根信號線傳輸(在S端子接口處匯合)的的高品質75ohm同軸電纜(如RG59 or RG6)，甚至傳輸距離可以達到60-100米。//本文來自VEVB武林網www.49028c.com轉載請注明
