組裝電腦機箱走背線線材總歸納以及走背線技巧教程

2019-10-28 20:01:18

字體：大中小

來源：轉載

供稿：網友

一直以來，對于支持組裝電腦的朋友，今天有福啦，今天小編要給大家介紹的是如何在攢機中走背線，走背線是近年來在DIY組裝電腦中，比較常聽到的，屬于DIYer們的專業術語。簡單來說，走背線是針對電腦機箱，只要機箱與電源支持走背線，在裝機的時候，就可以將內部線材做到最精簡整潔，不僅外觀漂亮，后期維護也方便，并且還有利于機箱散熱。

如今一些稍微好一些的機箱和電源都支持走背線，但走背線由于給機箱內部裝修，如果能夠做到最簡潔，也是需要思考的，簡單來說，就是需要一些技巧。

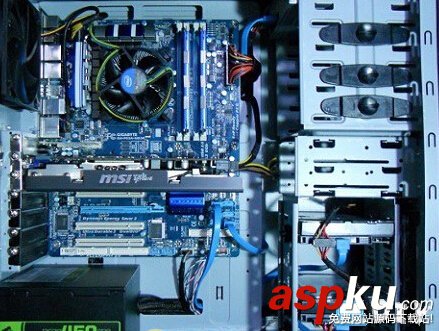

合理機箱走背線內部場景（簡潔舒適）

今天小編就來為大家分享一下DIY組裝電腦機箱走背線技巧，純經驗之談，DIYer們不妨學習一下。

其實，機箱走背線就好比是給房子裝修一些，CPU、主板、顯卡、硬盤等硬件就相當于家具，當把這些安裝完畢之后，最后就是走背線環節，如果線材很亂，最終的內部效果就很難令人滿意。

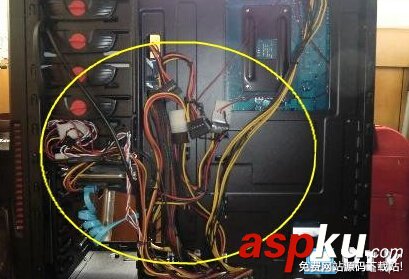

不支持走背線機箱內部場景（有強迫癥，你受的了嗎）

而很多DIY裝機玩家在機箱走線的時候，都沒有去思考如何做到精簡完美，如何將內部的線材歸類捆綁，只是簡單地把線材接好，完全不管是否美觀，最終走線出來的效果自然是差強人意。
機箱走背線其實是有技巧的，在走線之前，大家應該思考一下，哪些線材可以歸類捆綁在一起，如何走線等等，這些不僅需要大家對DIY硬件線路連接有所連接，還需要動動大腦，尋找一些規律。

1、首先說說機箱風扇的走線技巧

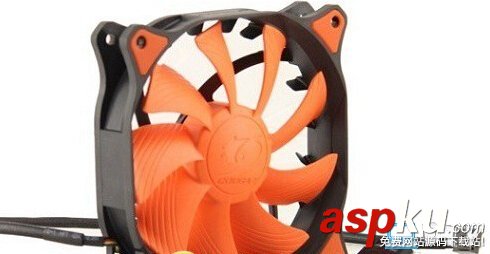

如今很多主流DIY電腦機箱都會配備風扇，主要是加強內部的散熱。而機箱風扇的走線，主要需要思考風扇如何連接電源以及線材如何走線這兩個問題。

一般風扇的供電線都比較短，采用4Pin接口或者D口來連接。如若靠近主板可以連接主板的FAN接口，安裝在前面板等位置則利用電源的D口提供供電。

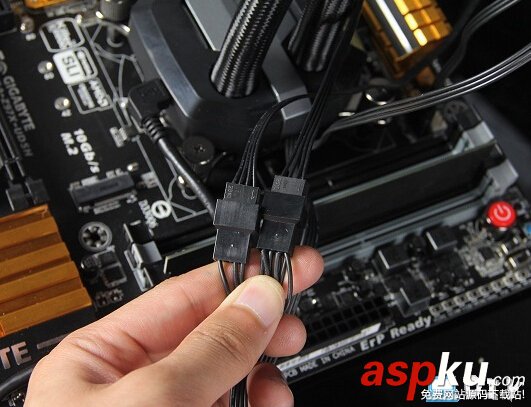

機箱風扇走背線技巧

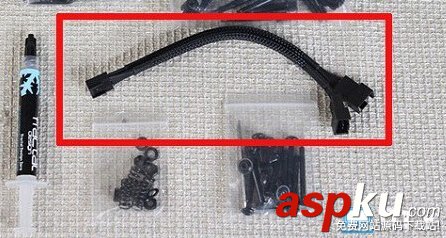

如果機箱內風扇比較多，主板接口不夠或者顯得雜亂，可以使用2合1線歸集。CPU散熱器的風扇線材安裝后會有一定的冗余，可以在安裝前在底座上纏繞一下，盡可能做到美觀大方。

機箱風扇的走線大致可以想到的是就近原則，如果有多個散熱風扇，則可以考慮使用2合1線歸集。總的來說，機箱風扇走線其實并不難，只要掌握就近或者歸納合并2個原則即可。
2、主板跳線走背線技巧

我們知道，臺式電腦的開關機鍵、電源指示燈、硬盤指示燈以及USB和音頻接口都位于機箱前面，而這些線材都必須要與主板連接。由于線材比較繁雜，與主板的連接方式多是通過主板的針腳，安裝就比較瑣碎，線材的歸集也就不容易處理。

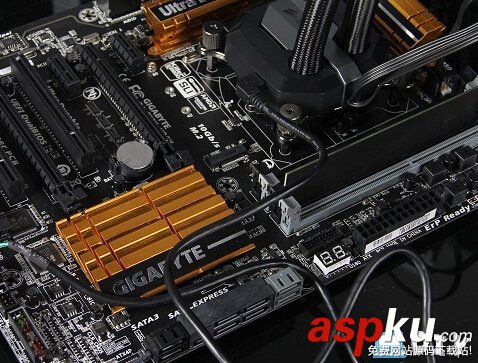

機箱連接主板上的跳線很多，這些線材都需要連接主板

前面板的線材看起來還要比電源線材顯得凌亂。但是為了操作方便，所有線材都需要連接到主板。在弄懂各個針腳的定義之后，還需要細心地將線材插在主板上。

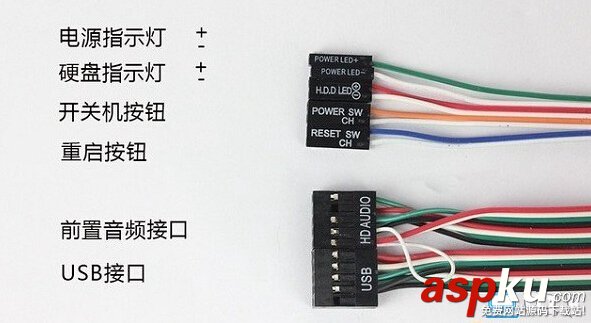

機箱內部各跳線的含義

主板的針腳設計由于品牌和型號的不同，其具體位置都不盡相同。但在針腳上都會有明顯的標注，對應線材的定義，一一安裝連接即可。

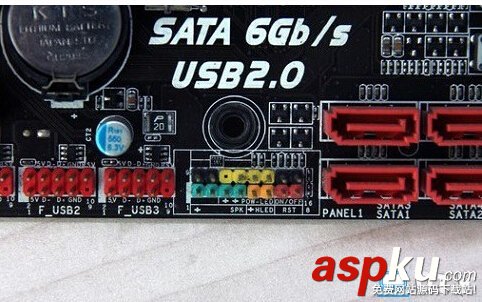

主板跳線接口位置

USB接口位置

多條跳線可以繞起來與電源線固定在一起，視覺上顯得不會凌亂。從安裝到整理其實很簡單。

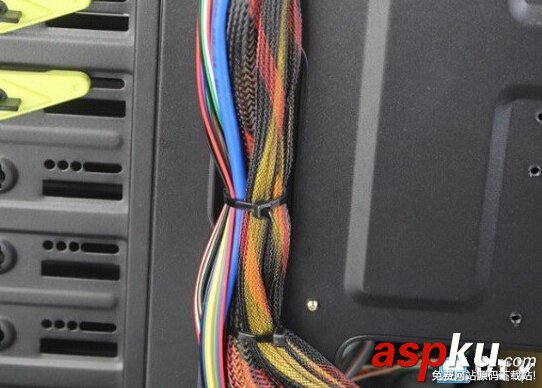

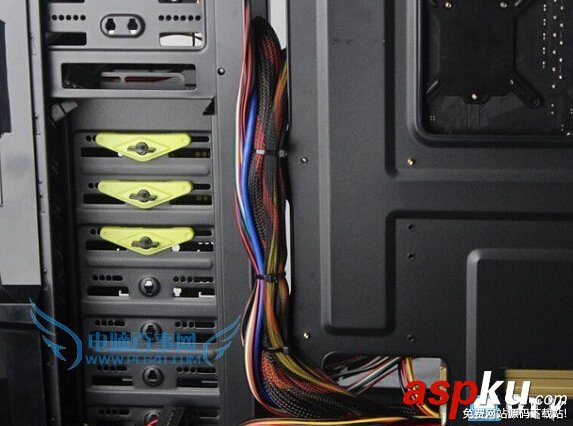

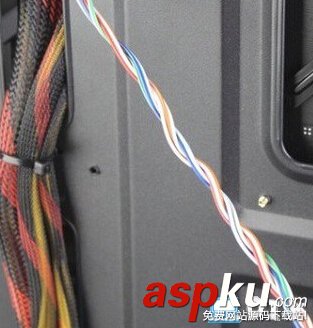

機箱跳線走背線可以捆綁在一起

機箱跳線的固定技巧

主板跳線的連接對于很多初次組裝電腦的朋友來說，可能會感覺很難，更別提走背線了。但其實，只要看好主板上的標識和線材接口上的標識，連接并不難，走背線的思路則是將這些在一起的線材捆綁成一根線，這樣就簡潔多了。
3、電源走背線技巧

提到機箱走背線，很多朋友想到最多的應該還是電源走背線吧。由于主板、CPU、顯卡、硬盤、散熱風扇等大多數硬件都必須通過電源供電，這些硬件都需要連接電源。電源走背線的基礎有兩點：一是機箱設計是否支持；二是電源線材長度是否滿足，目前大多數電源和機箱都支持走背線，在購買相關產品的時候，注意盡量選擇一些品牌可靠的產品，一些低價產品可能存在偷工減料，影響走背線。

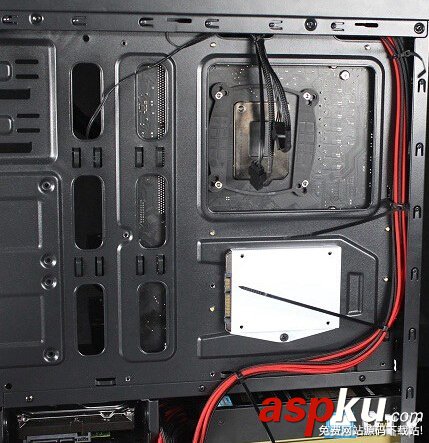

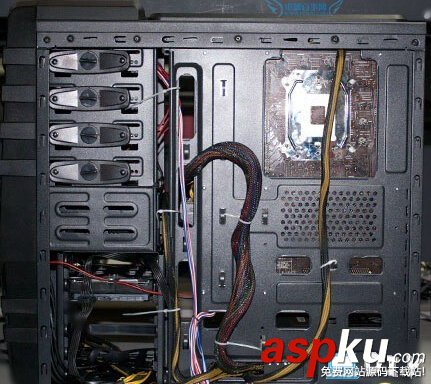

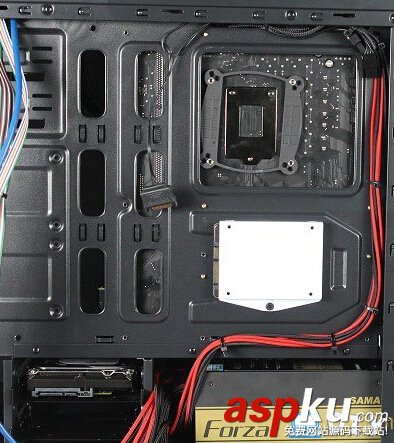

電源走背線圖解

電源機箱走背線其實也并不難，主要合理借助機箱走線孔，然后將電源線材歸類捆綁，就近穿過需要連接的硬件就可以了，如下圖所示。

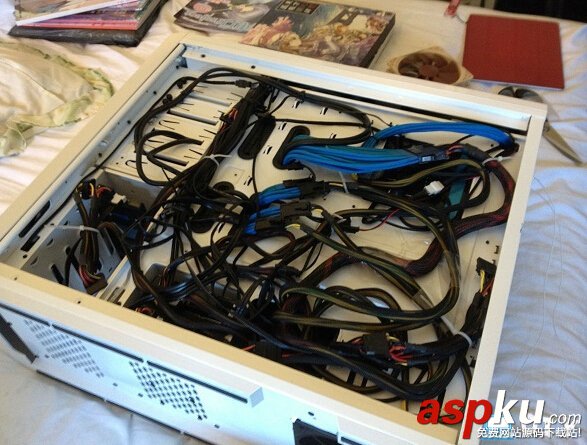

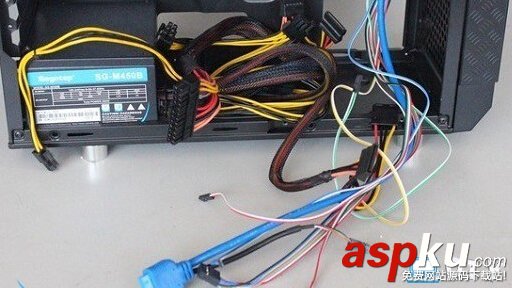

線材太多，對走線也有影響，不過好在放在機箱內部，也不影響最終正面內部的美觀

對于很多玩家來說，機箱內硬件安裝比較多，自然線材就會很多。如果懶得背線或者是實在無法走出背線，能夠將線材歸集在背板等地方也是不錯的。一來機箱內部看不到凌亂的線材，不會影響散熱；而來機箱背板不會外露，不影響整體的美觀度。

線材少，夠用才能更好的做到完美走背線

只要電源線材長度充足，機箱有背線設計，普通玩家也可以走出工整的背線。背線的初衷是為了機箱空間的清爽，避免過多的線材影響美觀和散熱。那么走背線也無需強迫走出過于工整的樣子。
4、機箱走背線欣賞

文章最后為大家分享一些比較經典的機箱走背線實例圖賞，今后大家在進行機箱走背線的時候，也可以適當借鑒模仿一些。

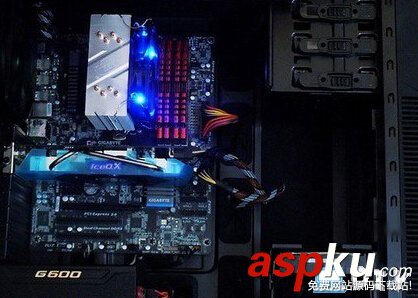

完美機箱走背線視覺效果

最后小編為大家羅列了一下機箱走背線的好處，一起了解下吧。

◎讓電腦機箱內部空間更大更空曠、通風更好，保持了機箱完整的風道，有利于散熱；

◎便于清潔灰塵

一些不支持走背線的電腦，機箱內部的線路往往比較雜亂，在清理電腦灰塵的時候，有點礙手礙腳，不利于灰塵清理，而走線后，機箱內部整齊，沒有明顯的走線和跨線，清理灰塵更方便；

◎主板表面無明線覆蓋，機箱內部看上去更清爽，比較美觀；
