簡單改造：讓音箱和耳機自動切換

2019-10-28 19:06:29

字體：大中小

來源：轉載

供稿：網友

一般的聲卡上有三個插孔，分別是LINE/SPK OUT（聲音輸出）、LINE IN（聲音輸入）和麥克風插孔，由于音箱和耳機都是接到LINE/SPK OUT插孔上，因此每次用耳機的時候都要先把音箱的插頭拔下來再插上耳機的插頭，不能自動切換。而據不同的場合和用途，音箱和耳機需經常切換，例如：大家一起看電影或聽歌時使用音箱，語音聊天時當然是用耳機了，有時為了不干擾他人也只能用耳機，這樣每次切換都要插拔就顯得很麻煩。
音箱,耳機

為解決這一問題，有的朋友采用一個一分二的三通，把LINE/SPK OUT插孔一分為二，同時接音箱和耳機，不用插拔插頭，但這并不是一個好辦法，因為這時兩者同時都在工作，不用音箱必須要把它的插頭拔下來，或關掉它的電源，還是要手動切換，不能徹底解決問題。其實只要發揮大家的DIY精神，對愛機稍作改造，就可以輕松實現音箱和耳機自動切換。
　　聲卡LINE/SPK OUT插孔輸出的是左、右聲道的音頻信號，與其插頭連接的三根導線分別是左聲道的信號線（L），右聲道的信號線（R）和地線（G），其中地線是公共的，只要使左、右聲道的音頻信號在音箱和耳機兩者間進行切換就可以了。

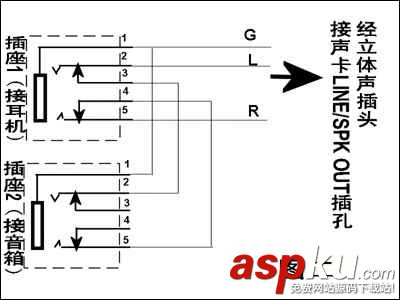

　　所需的成本很低（不超過5元），只需兩個立體聲插座和導線若干。立體聲插座的腳位排列及接線圖分別如圖1、圖2所示。
　　聲卡輸出的立體聲的L、R信號經插頭分別接到插座1的2、5端，公共的地線G同時連接到插座一和插座二的1端，插座一的3、4端分別連接插座二的2、5端。當插座一中不插耳機插頭時，它的2、3端及4、5端間的觸點是接通的，L、R信號經過觸點分別送到插頭二的2、5端，音箱正常發聲，當插入耳機插頭時，其2、3端，4、5端間的觸點分開，斷開了音箱的信號，音箱無聲，只有耳機工作。是否插入音箱插頭不影響耳機的正常使用。實際使用時，音箱的插頭可長期插在插座二中，插座一中沒插入耳機插頭時，音箱工作，插入耳機插頭時只有耳機工作而音箱無聲。實現音箱和耳機的自動切換，完美解決上述問題。
　　實際進行改造時要注意正確區別各信號線，所用的導線不要太長，最好使用有屏蔽層的專用音頻信號線，兩個音頻插座按使用的需要固定于適當的位置。為便于使用，一般插座二置于機箱的后面設法固定即可，插座一應置于機箱的前面，最好是直接利用前置USB接口旁邊的耳機插座，按圖2進行接線，既不改變主機的外觀，又省下了一個音頻插頭。幾乎不用花錢就使你的愛機使用更方便，何樂而不為呢！
