引言：筆記本因其配備內置的電池，可以在沒有市電(AC)的情況下繼續使用，為熱衷移 　　《電腦報》2003年第18期發表網友李振勇《給本本配個“后備電源”外掛電池制作詳解》，就外掛蓄電池給筆記本供電做了詳細描述。另外，該網友亦在天極網筆記本頻道撰文《ThinkPad UltraBay 2000鋰電池試用手記》對IBM筆記本內置的Ultrabay2000電池有過詳細的研究，很有參考價值。

上述方案的缺陷分析：

對于第一個方案，我們認為龐大的鉛芯鋅蓄電池束縛了筆記本的便攜性，蓄電池內部的強酸液體在移 　　對于第二的方案，沒有什么可以詬病的，也是IBM推薦的方案。Ultrabay2000電池和主電池天衣無縫的放充電次序和機制，使得Ultrabay2000電池成為擴展電池續航時間的一個非常不錯的選擇。但也有美中不足的地方：容量有限，因為Ultrabay2000的插槽的容量制約，同時，IBM為了做到接駁Ultrabay2000電池后筆記本的整體美觀而沒有把電池形狀再向外延伸，這樣使得Ultrabay2000電池只能成為內置標配電池的有限度的補充。Ultrabay2000接口(適用于早期的A、T、R系列筆記本)的電池輸出功率密度從3.2AH—3.6AH，而Ultrabay Slim接口(適用于T40、T41、R50等較新款筆記本)的功率密度才2.2AH。另外，Ultrabay2000電池高昂的價格，也讓很多網友望而卻步。就目前的價格來看，最便宜的全新的Ultrabay2000電池也在800元以上。而二手的Ultrabay2000電池，筆者并不推薦，因為電池是個易耗品，本來IBM只給電池以1年的有限保修的則是明證。

提出新的思路：

全新端口布局的ThinkPad T40筆記本的發布，以及應運而生的超大容量的9芯電池成為T40筆記本的可選配置，這樣使得T4x配備了9芯電池之后超常續航能力成功實現了。但對于非T4x的筆記本，難道就只能望之興嘆了嗎?能否使用現有的T4x的9芯電池為早期的筆記本的打造超強的電池?為此，筆者進行了多次探討。經過細致觀察發現，T2x(包括同時代的A、R系列)到T4x(包括同時代的A、R系列)的電池盡管經過了多次外形的改變，但電池的接口布局、尺寸以及接線柱數量和次序一直沒有改變(與600系列是略不同)。并且，更重要的是，所有的電池的額定電壓都是10.8V。我們從而假設，就是從T2x到T4x的電池，使用的是相同的電路控制芯片。如果電路控制芯片相同，則T4x的9芯電池則完全可以在早期的筆記本上應用，也就是說，9芯的電池既可以在早期電腦上進行放電，也可以利用早期電腦的主板供電部分進行充電，并進行合理的電源控制，盡而在功能上完全取代早期筆記本內置的標配電池。而換過來亦然，也就是說早期電腦的電池也可以在最新的T4x系列筆記本上使用，不過這個意義就不是很大了。

另外，T4x系列筆記本用的9芯電池市場上和網上均有銷售，價格從500元到688元不等，渠道好的可以拿到更優惠的價格。標準輸出額定電壓10.8v，輸出功率密度6.6AH，設計容量是71.28wh。拿筆者的T23筆記本來說，在正常的辦公操作的情況下，CPU設置為自動，電流也就1.15A左右，則理論上可以待機近6小時。便宜的價格和較大的容量，使得本方案非常有吸引力和可操作性。需要解決的問題，只是接口的轉接。

方案實施：

說做就做。進行轉接，需要兩個接口，一個就是電池上的凹型接口，一個就是主板上的凸型接口，可從從廢舊主板上拆卸下來的,一般的筆記本維修店鋪可以找到,如圖:

圖為：主板上的凸型接口

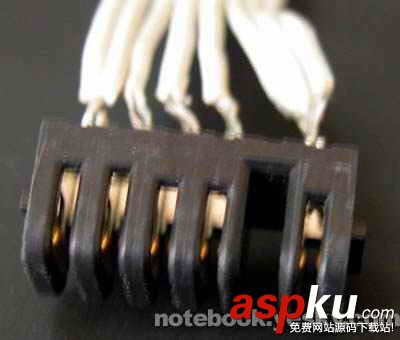

另一個就是電池上的凹型接口,這個很容易找到，可以從T2x或同代筆記本的廢舊電池上拆卸獲得，也可以到專修筆記本的店面買來，價格是10-20元，看你砍價的水平和運氣啦，呵呵,如圖:

圖為：電池上的凹型接口

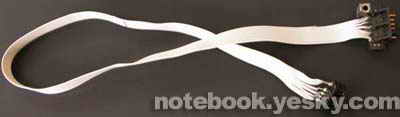

接下來進行接線柱簡單的一一對應的焊接就可以了。這個過程并不復雜，關鍵是保證連線要穩固，焊接的時候要細心，相鄰接線之間要保持絕緣，短路則對電池有潛在的危險性。五根接線柱每根都要連接,其中兩邊的接線柱是負極和正極,中間的是信號線。連接線可以采用臺式機的硬盤數據線，正負極可以多一二個，信號線無所謂的，一根就夠了。展示一下我DIY的外置電池連接線的“尊容”：

圖為：DIY的外置電池連接線

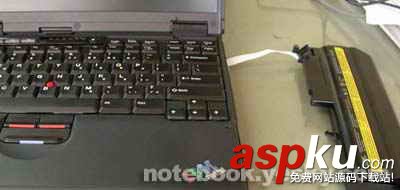

然后就是接上電池，看看連接外接電池的樣子：很簡潔，很明快的：

連接外接電池的樣子

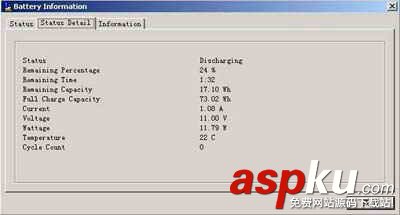

激動地按下power鍵，呵呵，機器開始正常運行?？措姵氐臓顟B，主板的控制芯片已經完全“接管”了陌生的T4x的9芯電池，這確實令人激動人心。放電過程圖片：

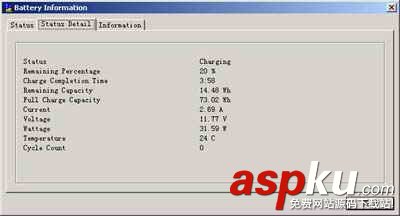

放電的正常了，最關鍵的是充電。如果我的電腦主板不能向這塊陌生的電池充電，則整個DIY的方案沒有任何意義了。令人興奮的是，充電正常，如圖：

結果：

經過實際測試，在屏幕亮度最低(這是我在夜晚通常使用的亮度水平)，CPU設置為自動，一邊打字和上網的情況下,放電到10%時止,此9芯電池續航時間6小時零8分鐘!非常滿意的結果。這實現無AC全天候使用筆記本終于實現了。

而此目的的實現，只投入了不到650元。而且沒有破壞9芯電池，該電池還可以繼續使用在T4x筆記本上。

該方案的優點：電池容易獲得，技術要求不高，實現難度低，效果好，電池便于攜帶，美觀大方等，實為追求較長電池續航時間人士的首選方案。至此，打造筆記本超級電池的夢想終于實現。
