客戶一臺索尼VGN-TZ13筆記本被鎖,由于原使用者離開后沒能留下密碼，筆記本內存儲的大量數據又急需使用，因此客戶對時間的要求特別緊急！

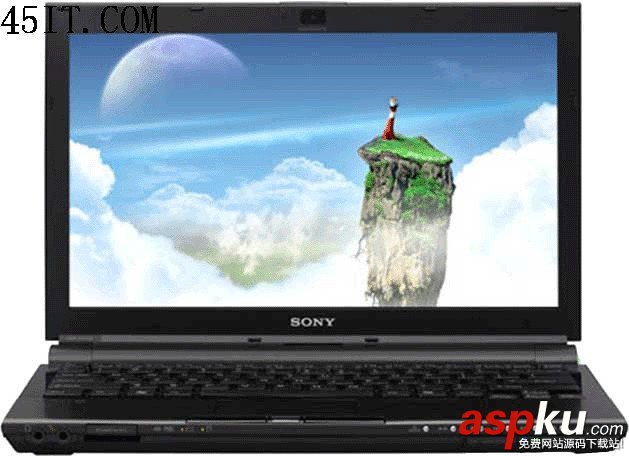

這是一臺瑪瑙黑色的索尼VGN-TZ13商務筆記本，同以往常見的筆記本相比，該本本頂蓋采用碳纖維材料制成，瑪瑙黑色的頂蓋特別引人注目；電池被設計成園柱體與機身轉軸融為一體，十分美觀；從后面的拆解中可以知道，鍵盤與前面板是一體的。

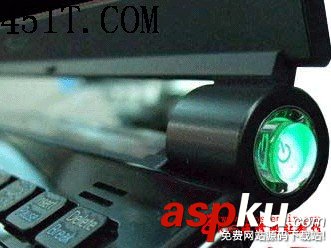

最令人驚奇的，該機的電源開關特別有特色，設計到了屏軸的右端，并用醒目的發光指示，特別新穎別致。打開電源后，系統出來一個密碼對話框：input password，連續三次輸入錯誤密碼后，系統顯示一組序列號數據，提示輸入的是無效的開機密碼。

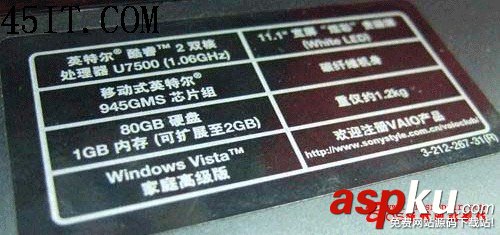

在配置上，索尼VGN-TZ13（瑪瑙黑）筆記本采用英特爾酷睿2雙核U7500處理器（主頻為1.06GHz，2MB二級緩存，533MHz前端總線），英特爾945GMS移動芯片組，802.11a/b/g無線網卡，支持藍牙功能；存儲空間上，擁有1GB內存，80GB硬盤，內置DVD刻錄光驅；預裝正版Windoes vista Home Premium操作系統。

下面開始進行破解密碼過程：

總之，這是一臺比較新的索尼筆記本，試了一下，使用原來的索尼算號器，算出來的號已不能正常使用，只有拆機，讀取密碼芯片數據了。
拆解的第一步，當然是把電池取下來，主機有兩個卡扣鎖定電池，兩手同時向右板動，就可以從屏軸的中間把電池取下；
把機器背面所有的螺絲取下；把內存蓋取下，里面還有一個螺絲。這臺機器背面的螺絲，規格都是統一的，這對拆解和等會兒的裝配帶來了方便。
所有目測到的螺絲全取下來了，前面板和鍵盤還是取不下來。

筆記本解密維修中，其實最難操作的，不是拆焊密碼芯片，也不是破解密碼，而是拆解設備。特別是對這樣一款特別小巧的筆記本來說，拆解更為麻煩，系統設計的卡扣特別精細，其中還有幾處暗藏的螺絲。

一般說來，筆記本電腦隱藏螺絲會用到幾個方法：不容易看到的角落、外貼同顏色的保護貼、用面板蓋住螺絲孔、標牌下面、支撐膠墊下面。

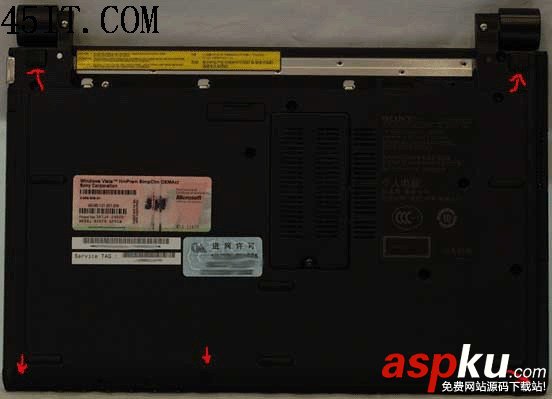

這臺機器有五處隱藏的螺絲，分別在背面最下方三個地方，要小心撬開同顏色的小裝飾塊，下面就有螺絲；從背面看最上方，在電池的兩端，有兩個支撐膠墊，取下膠墊，下面也有螺絲，該膠墊是用雙面膠粘上的。

經過上面的拆解，再進行小心地剝離，鍵盤和前面板就可以一起取下來了。同其它機器不一樣，它的鍵盤是和面板一體的，不能單獨取下。

鍵盤和面板取下后，就可以看到主板等相關配件了，幸運的是，在取下鍵盤露出的主板中，可以找到兩個EEPROM存儲芯片，芯片的型號是2402，芯片實際上是24C02。這個芯片是TSSOP封裝的，同常見的普通SOIC封裝的8腳芯片相比，該芯片細長，但管腳間距更小，焊接需要更加精細一些才行。如果不清楚24C02芯片的管腳排列，可以從網上下載24C02的PDF文件，從中查找該芯片的詳細數據。

一般來說，SONY主板上，都有2-3個24C02芯片，有的用于PCMCIA，存儲1394地址。在這臺機器的主板上，一個24C02芯片，在主板的上方，靠近電池接頭，該芯片旁邊就是INTEL 82801南橋；另一片24C02在主板的中心位置，靠近PCMCIA芯片，PCMCIA芯片也很好認，它是德州儀器的芯片。主板中央這個24C02不是密碼芯片，上方靠近82801芯片的那個才是。

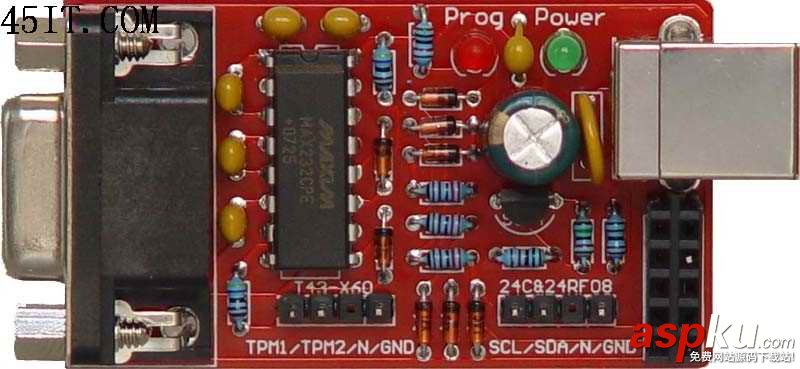

既然找到了密碼芯片，接下來的工作就好辦了，先仔細觀察芯片的焊接方向及周圍元件的布置情況，把芯片拆焊下來，用筆記本解密編程器把數據讀出來，并保存成一個文件。解密套件中有24C系列適配器，但是，由于這個2402芯片是TSSOP封裝的，芯片不能直接焊上，只好用接線的方法，把芯片的管腳與適配器上的管腳接線一一對應相連，好在，只需要連接5個線就行了，2402的1-4腳，都接地就行，因此只需連一根線。

用索尼專用的密碼分析軟件，讀入保存下來的文件，直接在軟件中就能看到機器的密碼了。

從上圖中我們可以看出，該型號筆記本的UUID，產地，機器型號，版本，機器序列號，出廠日期及機器廠家代碼，當然，也顯示出了機器的超級用戶密碼。上圖的普通用戶密碼沒有顯示，說明當時沒有設置普通用戶密碼，否則，也會在這里顯示出來的。

把拆下來的芯片仔細焊回主板，小心把機器復原，仔細檢查無誤后，通電開機，在密碼輸入框中輸入找到的密碼，順利通過，機器終于正常啟動了。
