一些基本知識
把之前發的基礎知識轉過來,這樣連續性好。
先看看mini PCI-e的定義，然后檢測下，哪些針腳沒信號
Mini PCI Express Bus Description
A Brief Description of the MiniCard interface. MiniCard is also called Mini PCI Express bus [PCI= Peripheral Component Interface]. The Minicard is a small form factor board used to implement the PCI Express interface on Notebook computers. The card size is 30mm wide by 50.95mm long by 5mm high. The Minicard uses a 52-pin card edge connector, the card pins are fingers at the edge of the card. MiniCard is used to implement both the 1x PCI Express Bus interface and a USB 2.0 interface.
--------------------------------------------------------------------------------
Mini PCI Express Bus Interface IC Manufacturers
Refer to the main PCI Express Bus for a list of manufacturers producing interface IC's
Like other PC buses, there are no glue logic devices just ASICs and chip sets in PCI Express; Similar to PCI. Refer to the LVDS page for additional information on the LVDS electrical interface. This page provides a comparison of Interface Switching levels for different types of electrical standards.
{Mini PCI Bus Index}
--------------------------------------------------------------------------------
Mini-PCI Express Online Standards and Specifications
PCI: The original specification 'Peripheral Component Interface', [parallel interface]
PCI Express Bus: [used in desktop computers, the physical layer is not compatible with the PCI bus]
PCIe Mini Card Electromechanical Specification [used in Notebook/Laptop computers]
PCISIG {Peripheral Component Interconnect - Special Interest Group}
PICMG {PCI Industrial Computer Manufacturers Group}
{MiniCard Bus Index}
--------------------------------------------------------------------------------
Mini PCI Express Connector Manufacturers
A Mini-PCI Express connector accepts a 52-pin card edge with one key slot. The Board has fingers at the card edge, the card key is an absence of fingers.
{MiniCard Bus Index}
--------------------------------------------------------------------------------
Mini PCI Express Pinout
The Mini-PCI Express 52-pin connector pin out is listed below. I still need to verify the pin out table for errors.
MiniCard PinoutPin #Signal NamePin #Signal Name
51Reserved52 3.3V
49Reserved50GND
47Reserved48 1.5V
45Reserved46LED_WPAN#
43Reserved44LED_WLAN#
41Reserved42LED_WWAN#
39Reserved40GND
37Reserved38USB_D
35GND36USB_D-
33PETp034GND
31PETn032SMB_DATA
29GND30SMB_CLK
27GND28 1.5V
25PERp026GND
23PERn024 3.3Vaux
21GND22PERST#
19Reserved (UIM_C420Reserved
17Reserved (UIM_C818GND
Mechanical Key
15GND16UIM_VPP
13REFCLK 14UIM_RESET
11REFCLK-12UIM_CLK
9GND10UIM_DATA
7CLKREQ#8UIM_PWR
5Reserved61.5V
3Reserved4GND
1WAKE#23.3V
先看看主要的電源端口有沒有電。mini的52pin，先看：
1、供電：主要的是 pin23.3V，pin61.5V， 24 3.3Vaux ， 28 1.5V ， 48 1.5V ，52 3.3V
2、接地：所有的GND看看是不是和公共地線想通，我想應該沒問題，接地是全局設計的 ，應該有接。
3、USB：mini-PCIe是聯合使用了PCIe總線和USB總線的 (MiniCard is used to implement both the 1x PCI Express Bus interface and a USB 2.0 interface，所以要看看USB的幾個pin是否有連接。 38USB_D 36USB_D-
4、3個信號燈的連接，可以看看 46LED_WPAN# 44LED_WLAN#42LED_WWAN#特別是42LED_WWAN#，為了X上3G。
5、PETxxx的信號，主要是PCI Express x1數據界面，包括了數據的發送和接受，這個可以和左邊的WLAN的插槽比較檢測。
6、UIM，剩下的就是UIM的信號了，UIM是User IdentityModule (UIM ,
***UIM(User Identity Model用戶識別模塊，是由中國聯通公司倡導并得到國際CDMA組織(CDG支持的移動通信終端用戶識別及加密技術***
或許這個UIM就是連接到內存模塊旁邊的SIM插槽的信號通路了，為什么叫UIM不是SIM，可能是UIM才夠3G，這個我也不太清楚了。具體的
UIM_PWR 給UIM供電
UIM_RESET UIM重置信號
UIM_CLKUIM時鐘信號
UIM_VPP UIM可變電壓輸出，可能用不到
UIM_DATA UIM的數據輸入輸出信號。
還有其他的一些pin的連接，都可以與左邊的插槽比對。
先主要是檢測電源吧。
很多3G卡，使用的僅僅是USB總線，但是詢盤可能用了PCI總線。
下面上具體的兩個插槽的電路圖,前面的一些設想得到了實際的驗證。
左邊mini PCI-e插槽的電路圖分析

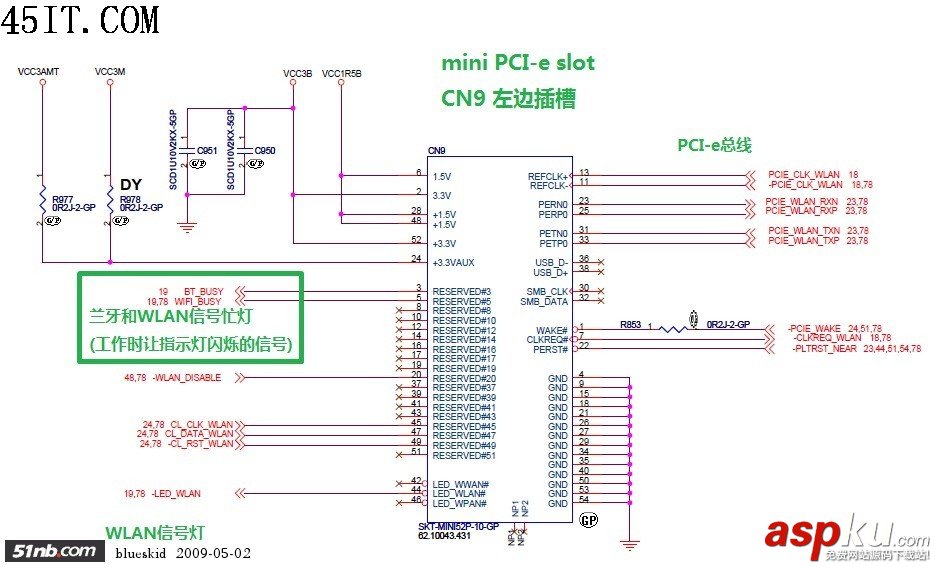

左邊電路沒有問題,不會缺零件,這里貼上以求完整性。這個槽在電路上編號CN9,主要為WLAN服務,一些特殊的引腳用途我專門做了標注。包括WLAN信號(LED,WLAN和BT工作忙的信號等等。
右邊Mini PCi-E電路分析

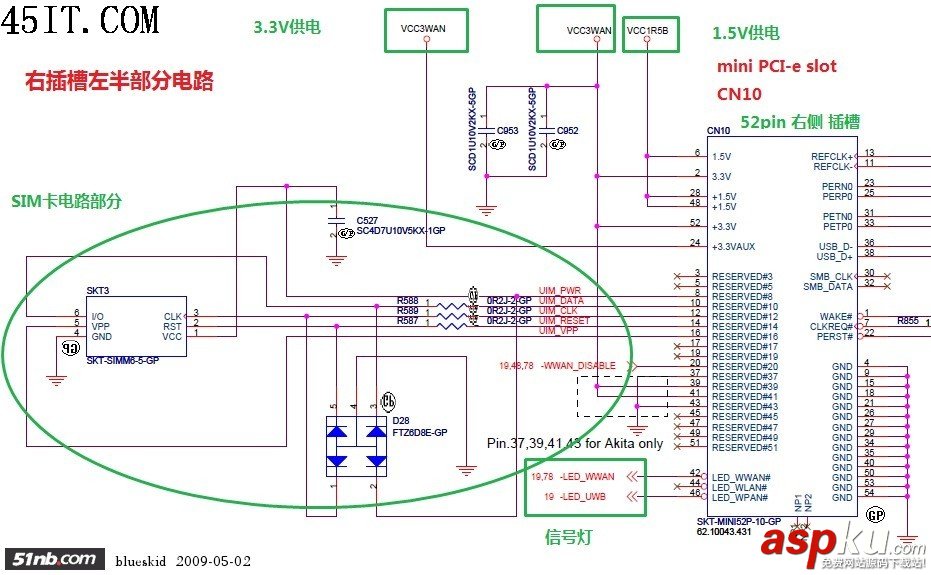

右邊的槽叫CN10,專門為WWAN設計好電路。Mini PCiE的52個Pin有各自的定義,除了通用的PCI express,USB,電源之外就是大量的保留端口(Reserved可以看到,左右兩個槽的保留端口的使用完全不同。右邊的動用了與UIM(SIM的通迅電路和USB2.0的一個CH。到UIM的電路很簡單,包括供電、時鐘、復位、數據幾個通道。中間通過一些保護電阻(0歐相連。與UIM相連電路的原件都沒有焊接。3V供電沒有連接。CN10比CN9還多了一個USB通道,ICH8有八組USB通道,CN10的是CH2。所以推測WWAN或迅盤可能用到USB。

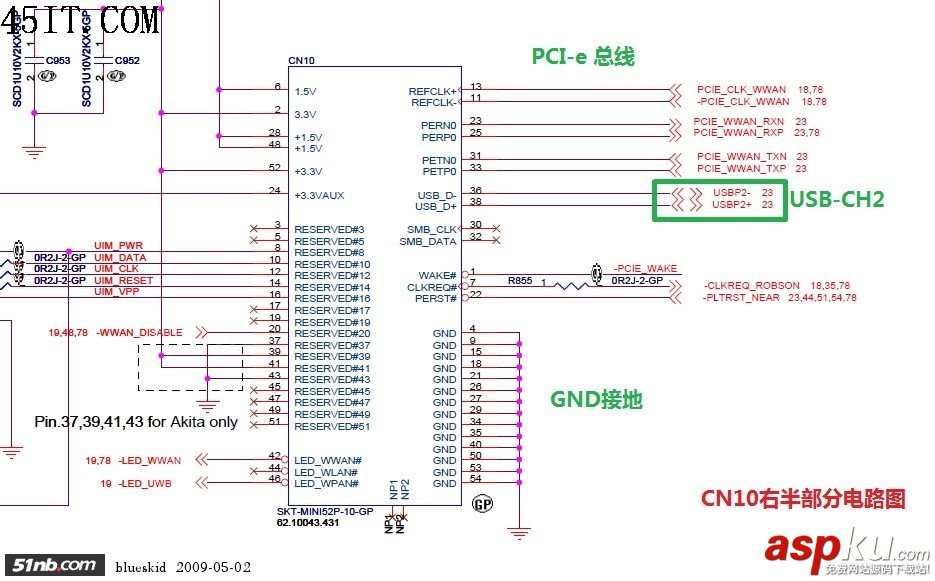

CN10供電
看過電路板并測電壓后發現,CN10也就是右邊槽,根本沒有 3.3V供電,但是1.5V有電。下面就看看電從何處來?如何供上?

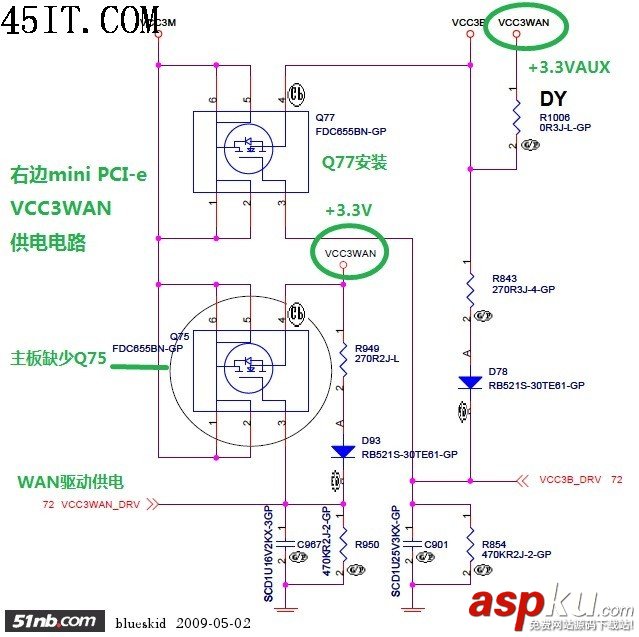

CN10供電主要叫VCC3WAN,看電路有兩路輸出,一個與VCC3B通過0歐電阻R1006直連,另一個由Q75輸出。Q75可能是供電IC,功能包括了電路開關,穩壓等。由VCCWAN-DRV驅動電路控制?？赡芫褪荈n F5的軟開關,由供電I/0發出的驅動信號來開啟或關閉WWAN供電。而右上角的VCCWAN是不受控制的,可能用于迅盤的供電吧,直定義上又叫VCC3-AUX,對應看樓上CN10電路圖左邊的VCC3WA
再看電路板的背面,Q75,R1006都沒有焊。 VCC3WAN(Q75供電后面的兩個電容也沒有C952、C953.另外R855負責時鐘請求,也沒有。
因此,要解決供電這個首要問題,我們需要從下零件:
1、Q75供電IC,型號FDC655BN-GP,可能最難買了。
2、Q75的周邊原件R949,R950,D93,C967
R949,270歐、尺寸0402, 5%誤差
R950,470千歐、尺寸0402, 5%誤差
D93,RB521s,二極管
C967, SCD1U16V, 0.1uF, 耐壓16V
3、R1006電阻,0R3J. 0代表0歐,R為電阻,3代表電阻尺寸為0603 ,J代表誤差5%
4、電容,C952.C953, 型號SCD1U10V2kx, D1U是0.1uF,10V耐壓10V, 2代表尺寸0402
5、另外這個電阻R855,與供電無關也要焊。0R2J, 0歐尺寸0402。
其實這些電阻電容很好買的,主要是Q75。如果買不到,有一個辦法,把兩個VCC3WAN短接,也就是把R1006的一端直接與Q75的第4腳短接,這樣很方便,不過就是不能軟開關了,倒是省元件
如果沒有Q75,那么R949,R950.D93.C967也不需要了
主板背面圖,南橋面
這附近都是供電元件,結合上頁看
連按SIM電路
凡是沒有右槽的,必然沒有SIM槽,而且這部分零件不少,但很好買。具體看,主要是UIM的保護電阻,R587,R588,R589,C527.D28。參見6樓電路圖上左和下面的電路板圖
其中R587,588,589為0歐的尺寸0402的電阻,負責UIM數據、時鐘信號。這些0歐電阻不如說是跳線、保險之類的。C527為供電濾波電容,4.7uF,耐壓10V。D28為一個二極管組,共4個組成的反向接地電路。把UIM的4路信號各自反向接地,起到保護主板的作用。保護接地是為防止電源極性接反造成設備損壞而設置的保護裝置，簡單的方法是在電源的輸入端對地加反向二極管。這里的目的就是怕小白插SIM卡的時侯弄短路而燒主板。
所以這部分電路要搞定,必需的是買一個SIM卡槽,3個0歐電阻,C527電容,至于D28能買到最好,沒有也無妨,自己小心就好,關機拔電池再插卡OK。
D28與C527
SIM的定義

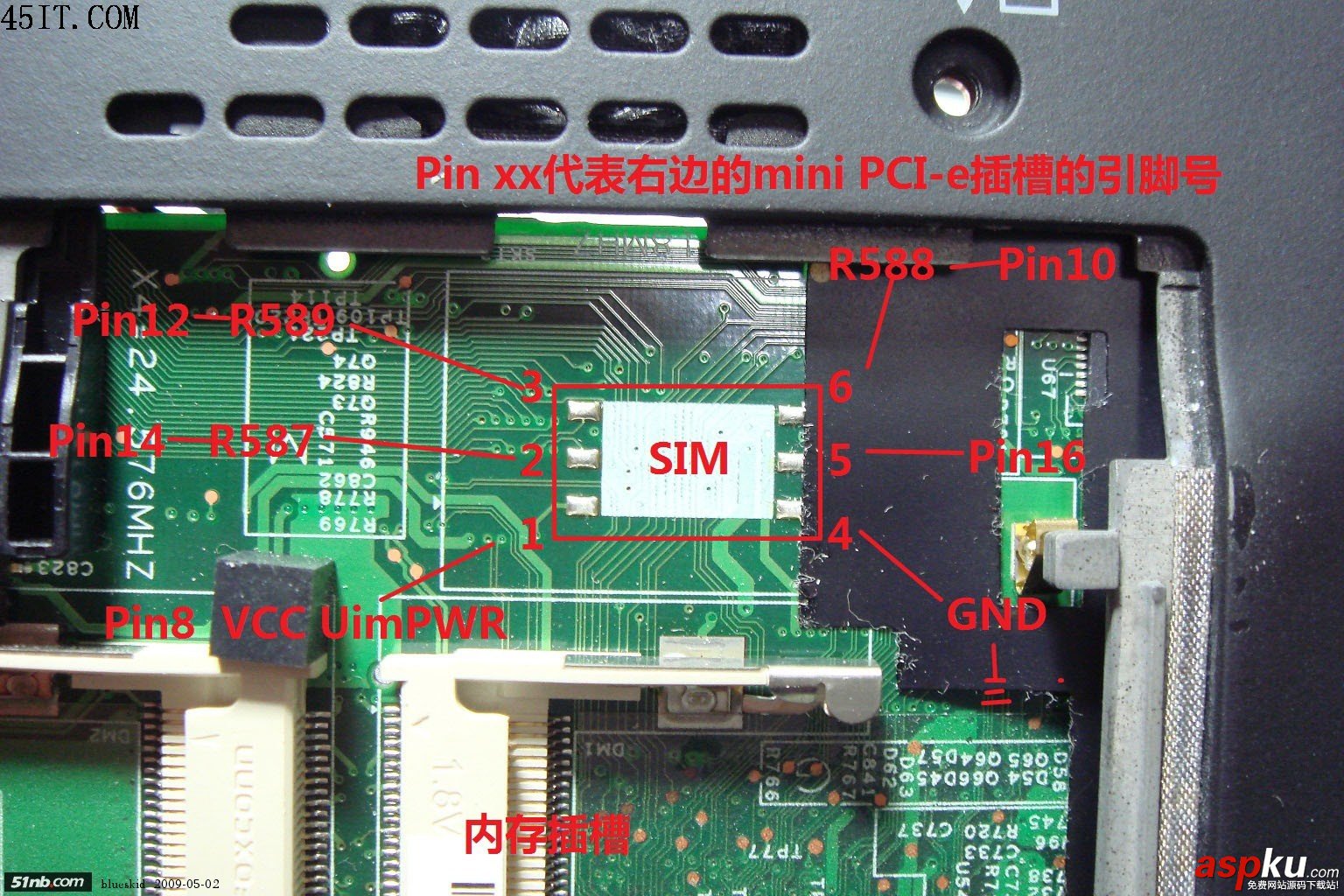

slM插座好像能買到FRU的,買不到去手機修理點很好弄,只要盡寸差不多,注意分向與缺口
總結：
首先我不專業,差很遠,我是醫學專業,在讀腫瘤生物博士,電子的知識純屬業余愛好。錯誤的地方大家批評指正。
然后,我這里買元件遠比深圳廣州北京難的多,還沒有買齊,已經把我的X61出了,換了個高分的X61T,所以沒機會實踐了。
最好再有一個完整的X61做對比,可能還有其他遺漏,因為電路圖也會改版,可能有小更改。
總之,先搞定供電,再弄slM,就OK。望有致力鉆研的專業人士繼續,需要電路圖和位點圖的可以留言
