第1頁：對付CPU“電老虎”主板優良供電是關鍵

一款優秀的主板產品，我們在選購時都會從原料選擇、元器件排布、電路設計、整體做工等一些方面來判斷產品的優良品質。而其中最值得關注，也是大家最注重的部分就屬主板供電系統了。因為主板供電系統主要是為CPU提供優質的電源支持，保證高頻率工作的CPU在平穩的電壓、電流下穩定運行。

四相供電設計提供更穩定的電源輸出

時下主流CPU頻率已經普遍達到3GHz的水平，而功耗問題也已經成為除發熱量以外，另一個最受關注的問題了。像Pentium 4 EE那樣的CPU，最大功耗已經超過了110W，稱得上整個系統中的“電老虎”了。而且隨著大家對低價PC的日益寵愛，買一顆Celeron D或者Athlon XP來超頻也是很經常的事情了。高效純凈的電源，對于CPU超頻的重要性不言而喻，這無疑對主板供電系統提出了更高的考驗。

“電老虎”Intel Pentium 4 EE 3.46G

同時，高效純凈的電源，不僅能夠使CPU正常穩定工作，對于系統溫度也有著重要的影響。一款設計精良的供電系統，還應當能夠有效降低系統整體溫度。通過一些輔助的電源散熱裝配，加上良好的IC電路設計，相對其他一般供電設計的主板來說，溫度會有10度左右的降幅。

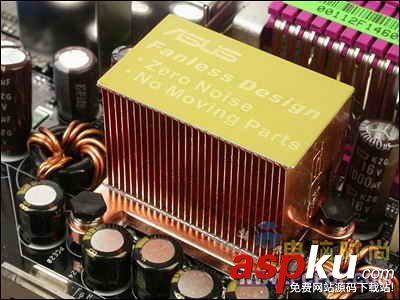

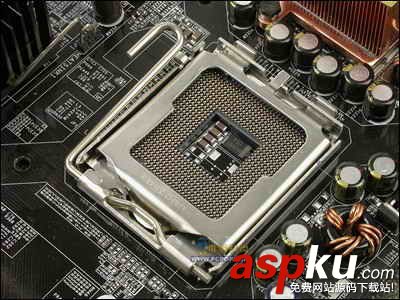

主板供電電路也加裝了銅制散熱器

那么怎樣才能算是一款具備優良供電系統的主板呢?要回答這個問題并不簡單，而且每種供電系統都需要經過一個復雜的設計過程，要考慮到很多的問題。例如：各個元器件的特性、PCB板材的厚度、CPU內核對電源的設計需求、整個供電系統的電磁干擾等等問題。掌握起來并不簡單，而且并不實用。其實我們完全可以簡單的掌握供電系統中幾個關鍵設計，直接判斷出這款主板供電系統的品質如何。

第2頁：單相供電理論上最強，多相供電實際中更穩定

大多數消費者在購買主板時，都非常關注主板供電部分，認為供電的“相”越多，主板就越穩定，用料就越好。其實主板供電系統是并聯的穩壓電路，這又分兩種, 一種是簡單的功率管并聯，以提高輸出電流，另一種是完全獨立的電路。路數多并不能說明性能就好，關鍵在輸出電流和紋波系數。同樣的外形，輸出電流可能數倍之差。

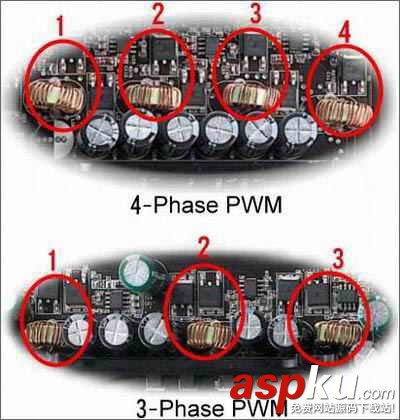

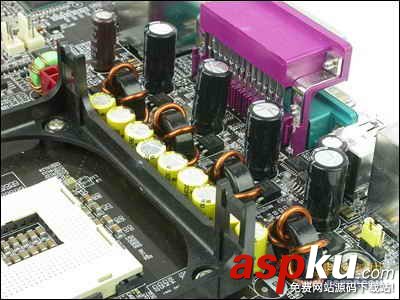

四相與三相供電回路設計

供電相數的多少不能決定好與壞，我們不能一概而論。相數多的不一定電流就足夠純凈，而單相的也不一定就是最理想的。從電路設計原理上來講，單相供電回路設計具有極佳的精度控制，電路設計也相對簡單一些，有效降低了出現故障的幾率。不過這只是理論上的設想，實際中不大可能實現的。單相供電固然有它的好處，但是由于要使用價格不菲的大功率MOSFET場效應管，而且由于場效應管電壓轉換效率非常低，有大量的能量都轉化為熱量消耗掉了，所以非常不實惠，根本不可能用于PC主板上。

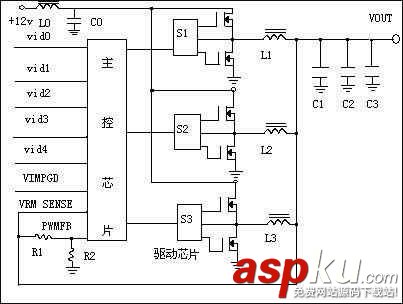

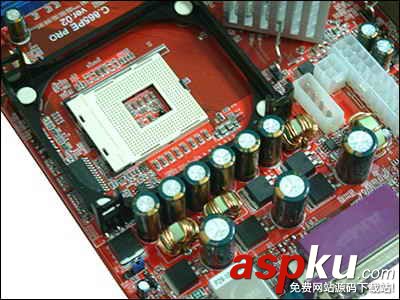

三相供電電路圖

有問題我們需要理性去看待，單相供電只能提供最高25A的電流，然而CPU的功率現在已經是這個數字的幾倍了。主板為了承載更大的負荷，必須通過多路多相供電系統才能應付的來。這樣不僅解決了供電負載問題，也有效的解決了單相供電巨大發熱量問題，而且成本也得到了有效控制。目前市售的一些主板已經采用了四項，甚至是六相供電，因此也就出現了多相供電性能要優于單相或者兩相供電的說法。

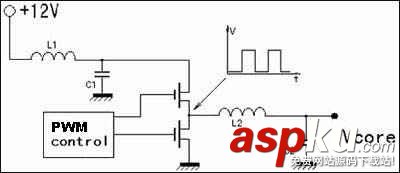

單相供電電路圖

正是如此，我們有必要知道如何判斷一款主板是幾相供電。一般地說，每一相供電是由輸入、輸出、控制三部分組成。以單相(或者是多相中的一相)供電舉例說，輸入部分使用得元器件有一個電感線圈、一個電容;輸出部分有一個電感線圈、一個電容;控制部分則由一個PWM控制芯片、兩個場效應管組成。如上圖所示，由ATX電源提供的 12V電源輸入后先通過由一個電感線圈和電容組成的L1振蕩電路進行濾波處理后，經過PMW控制芯片與兩個晶體管導通后達到需要的輸出電壓，在經過L2和C2組成的濾波電路后，就可以達到CPU所需要的Vcore了。多相供電就是將多個單相電路并聯而成的，所以可以提供三倍的電流。

第3頁：供電系統就是穩壓電路，電源控制更為重要

其實主板供電系統可以簡單的理解為是一套帶變壓功能的穩壓電路，當中的每一相電路都是相當于一組變壓器，經過電源管理芯片精確的平衡各相電流，便可以維持功率組件的熱均衡。

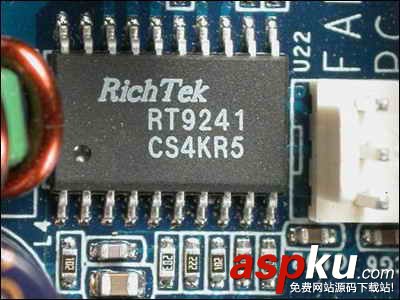

電源管理芯片RT9241

說了這么多大家可能有些一頭霧水，到底哪種供電系統更好呢?我們還要從最根本的電路的設計看起。一套優秀的供電系統，電路設計需要考慮到信號穩定性、信號干擾、以及散熱等等。采用獨立設計的電源模塊則可以兼顧左右，我們可以看到在技嘉高端產品上使用的DPS(雙重供電系統)技術，就是一個成功的典例。通過主板上一個特殊的擴展槽，插入另一組供電模塊，與主板上的三相供電模塊構建成“六相供電”。

技嘉DPS二代雙重供電供電系統模塊

如果偏要說清楚幾相回路設計誰更好，并不那么簡單。無論是幾相供電，只要設計合理，能夠滿足CPU的電源需求，就走好了最根本的一步。雖然說多相供電固然有它的好處，在超頻這樣的非標準狀態運行時，更強勁的供電模塊就需要更加扎實地用料與強悍散熱系統了。

一套供電電路設計的成功與否，不光與工程師設計有關，同時元器件的選料也起著重要的作用。成功的電路設計，應該是布局合理、走線清晰，同時用料扎實、考究，這是邁向成功的另外關鍵一步。

第4頁：幾相供電并不重要，貴在設計用料選擇有道

我們在選購主板時，不要聽信個別經銷商吹噓某款主板使用的是三相回路還是四相回路供電，這只是利用了消費者在意識上固化思維。應當跳出這種經營宣傳攻勢，客觀地看待每一款產品。最根本的方法就是通過主板供電部分的用料，是否采用了高品質的電子元器件。

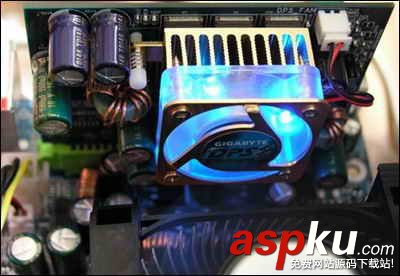

圖10.技嘉DPS雙重供電系統

CPU工作時需要的電壓極低，而電流卻很大，對電路設計的精密度要求極高，使用大量高品質元器件就顯得十分重要。例如：技嘉DPS雙重供電系統采用了一個纏繞密集的電感線圈與兩個MOSFET場效應管搭配，加上一個高品質鋁殼電解電容形成每一相供電單元，主板上就提供了三項供電回路。再通過綠色的DPS擴展插槽，加載另外的三相供電單元，形成可提供高達150A的高效電流，甚至可以支持10GHz的CPU。

這里要著重考慮電容的濾波性能，對于電容的品質問題也要多加注意。日產電容中像Rubycon和nichicon的精度非常好，壽命也較長。雖然價格較為昂貴，但效能卻要遠遠高于港臺產品。

部分主板上采用體積小

還有就是不要單純的根據電容容量的大小來判斷供電系統的用量優良與否，并不是單顆電容越大，電容數量越多性能一定就越好。根據每款主板自己不同的電路設計，更改電容的容值和數量，會對供電系統的整體系統產生改變。多個小容量電容并聯后的容量也許會大過容量大而數量少的電容，而且有利于減少電容內部的交流阻抗，能提供更好的高頻濾波功能。

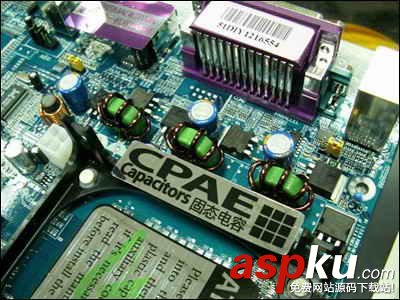

捷波“智尊”系列主板上使用的是固態電容

另外，像捷波“智尊”系列主板對供電系統中的電容進行了提升，拋棄傳統的傳統的液態鋁殼電解電容，改用高品質大容量固態電容，保證了供電的充足和運行的穩定。高端固態電容進一步根除了液態電解電容在超負荷工作狀態下爆漿的隱患和危險，從而令主板在穩定性、安全性、以及長效性方面有了很大的改善。

總體來說，主板供電系統決定著整個系統工作的穩定性，所以在挑選主板時，認真辨別供電系統品質首當其沖，并且要讓供電系統為CPU供電流出足夠的擴展空間，這樣也有利于CPU的超頻。其次，再來觀察主板其他部分的設計做工與產品用料。這樣挑選出來的主板，才是一款能夠保證整套系統硬件安全，延長個配件壽命的堅實基盤。
