在計算機板卡上，電容是必備的電氣元件，其擁有“隔直通交”的基本特性，利用這一基本特性，電容在電路中一般應用于震蕩、電源和信號濾波、耦合、去耦等作用。其中這些電容大多分布在CPU插槽及主板外接電源接口附近，當然內存插槽與一些板卡插槽附近也會有電容的，這些電容的作用就是保證電源對主板相關配件的供電穩定性。 1.板卡電容“濾波”基本原理圖： 電容“隔直通交”的基本特性 世界上沒有“絕對”的直流電 2.板卡中的電容分類： 　　其中計算機板卡上的大多數電容屬于電容分類當中的電解電容，而這些電解電容按照電解質類型又可以分為：固體聚合物電解電容(固態電容)、電解液電解電容(電解電容)，還有固液混合電解電容。這里請注意一下，我們平時口頭上說的的電解液電容與固態電容，其實都屬于電解電容的類別，它們的陽極同樣為鋁，而陰極分別為電解液與固態聚合物，特別的是，某些品牌的固態電容外面包有塑料外皮(PVC薄膜)是為了更好地適應溫度和降低成本，而其中不乏優秀的塑料外皮的固態電容，其電氣性能甚至要比一些鋁殼固態電容好的多。另外，大家青睞的鉭電容也屬于電解電容，與電解液電容和固態電容的區別在于鉭電容的陽極為金屬鉭，金屬鉭的擁有比鋁更好的介電特性，鉭電容的陰極同樣為固態聚合物，但是由于金屬鉭比鋁要昂貴不少，所以在一般的板卡中很少見到鉭電容。 　 PCV包膜固態電容與鋁殼固態電容 　　通過鑒別主板上的上述電容可以判斷一款板卡的基本做工，以及廠商是否偷工減料等。小小的一顆電容其實比較便宜，但是對于大批量生產的板卡廠商來說就是一筆不小的開支，所以一些不負責任的板卡廠商就在這些電容上做文章了，特別是其中的一些廠商利用“全固電容”這個幌子來掛羊頭賣狗肉。如果大家在板卡中見到所謂的“全固電容”先不要對主板好壞妄下結論，因為一些玄機就在其中。 板卡電容相關知識介紹 電容安裝工藝： 　　我們經常聽到某某電容采用貼片式或者直插式工藝，其實這都是電容在PCB板上的安裝工藝技術，貼片式電容指采用SMT(Surface Mount Technology，表面貼裝技術)安裝工藝的電容器，貼片式器件的好處就是，可以在與板卡結合處很好地減少水汽的凝聚和灰塵的堆積，這就提高了電氣元件的穩定性。其中貼片式安裝的過程中需要經過高溫的波峰焊工藝處理，也就是說耐溫不高的電容不能采用貼片式安裝。識別是否為貼片式安裝只需看其底坐是否黑色橡膠就可以了。而采用直插式電容，則是通過基本安裝工藝來焊接在PCB上的。因此可以這么說，貼片電容大都是高檔電容，因為貼片電容耐高溫能力必然強，而且使用貼片工藝生產的大多是中高端板卡;但插件電容不一定是低檔貨，像三洋、日本化工這些知名的頂級電容制造廠，相同類型的電容會同時生產貼片和插件兩個版本，這是考慮到不同工廠設備的需要。 電容的ESR值：

ESR含義為等效串聯電阻，注意ESR與我們電路學中的容抗是兩個不同的概念，單位Ω(歐姆)，板卡上的電容往往ESR值都比較低，所以板卡上電容ESR的單位一般是mΩ。其物理含義是指當電流通過電容時電容器產生的電阻效應，在遇到電壓變化對電容進行充放電的時候，“電阻”自身會產生一個壓降，使電容兩端的電壓產生突然變化，直接降低電容在瞬間的濾波效果，影響整個電路的穩定性。而且ESR還必然會帶來發熱以及能量損耗，所以各電容器廠商都在追求盡可能低的ESR。目前來說，多數固態電解質電容器的ESR通常都比液態電解質電容器更低，不過需要明確的是，這并不是因為“固態”，而是因為物質本身。電容器的ESR和電容器的“體質”有關，即電容的極板長度、極板面積、電解質等。 電容組合方式：

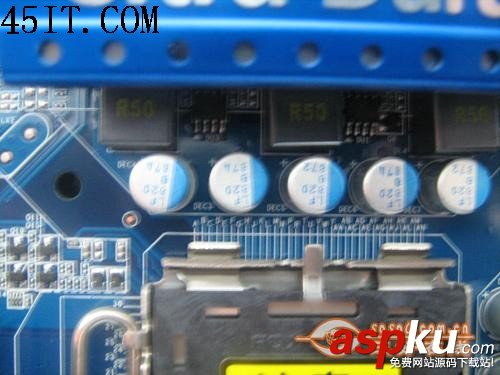

板卡上多采用并聯的方式，這是因為并聯多個電容可以起到加大總和容量與降低總體ESR的作用。舉例來說，3個12mΩ、300μF、耐壓4V的電容并聯，理論上在電路中就相當于一個4mΩ、900μF、耐壓4V的電容(如果兩個電容的耐壓值不同，那么取較小值)。板卡上也可能有將電容串聯的情況，但是運用得很少，這是因為串聯多個電容通常是為了起到增加總體耐壓值的作用，但同時也會使總體容量降低，ESR增大。板卡并不是高耐壓的場合，而在高頻電路中是很忌諱大ESR的。 [NextPage] 板卡電容相關品牌介紹 藍寶石電容： 　　藍寶石(就是nichicon)在電解電容方面與紅寶石齊名，目前藍寶石固態電容也比較多見，所以我對此起了興趣去查了一下。藍寶石LF系列固態電容的總體性能應該是介于紫三洋SEPC系列與立隆OCR系列之間。但是藍寶石的LE系列才是它固態中的極品，ESR達到5 mΩ，甚至還要優于紫三洋SEPC系列。另外我還有興趣去了解了一下被一些人稱為“電解液電容之王”的nichicon HZ系列的實際參數，發現其規格最高的一款，電容容量為3300μF，耐壓值為6.3V，額定紋波電流4690mA，ESR僅為6.5 mΩ。而且HZ全系列ESR最高的也只有14mΩ，看來這個“王”字也不是白給的，如此性能放在固態電容中也是上品，況且其容量也不是普通固態電容可比的。 　 藍寶石LF系列固態電容 紅寶石系列電容： 　　紅寶石在電容界是享有盛譽的。但紅寶石的固態電容并不出名，性能也很一般，板卡上似乎也沒怎么見過，但是紅寶石的電解液電容可是擁有極好的口碑，特別是較高端的MBZ系列電解液電容。MCZ是紅寶石電解電容中高端的型號，紅寶石MCZ電解液電容曾經被升技等多家大廠用作高端產品的供電電路中，現在也能在一些高端主板中看見紅寶石MCZ的身影。 　 可以稱“王”的紅寶石MCZ電解液電容 三洋OSCON電容： 　　首先我們來介紹著名的三洋OSCON電容，它的紫色固態電容可是一絕。紫三洋這樣的固態電容優點不僅僅在于ESR低，最關鍵的是，它們的性能隨溫度變化而幾乎不變。壽命方面，紫三洋的工作溫度是-55度到105度，在最高工作溫度105度時，它的壽命與普通電解電容并沒有太大區別，為2000小時，但是每減少20度壽命提高10倍(最高壽命15年)。紫三洋也并非沒有缺點，最大的缺點就是容量低，像下圖中那樣就不適合用在大容量要求的場合中使用(需要并聯多顆，成本太高)。目前板卡中比較常見的是三洋SEPC系列的產品。 　 三洋SEPC鋁殼固態電容與三洋系紫皮PVC固態電容 日本化工NCC電容： 　　日本化工電容就是我們通常所說的日化電容，是日本第一大廠日本化工的產品。日化電容的特點就是擁有很低的ESR值，這一點上可以與三洋的鋁殼固態電容相媲美，其次擁有較高的容值，濾波效果非常出色。日化固態電容的頂部是采用淡藍色的印刷，與藍寶石(nichicon)的藍色印刷比較接近。日化的電容相對于三洋的固態電容來說價格要低廉一些，所以給人們的錯覺就是日化的電容和三洋的電容差一個檔次，其實大家完全可以摒棄這個錯誤的觀點，日化固態電容與三洋電容同樣擁有極好的電氣特性。 　 日化的鋁殼固態電容 富士通電容： 　　富士通的R5固態電容號稱軍工級固態電容，采用PVC包膜，擁有高耐壓、低容抗、低ESR等優良特性，經常用在服務器主板的供電穩壓部分，與OSCON紫皮固態聚合物電容并駕齊驅，被許多玩家美譽為“素質最好的電容“，盡管這種說法不太科學但是仍然可以看出富士通R5固態電容的優良電氣特性。 　 富士通鋁殼固態電容和PVC包膜的R5固態電容 板卡其它方面也不能忽視：

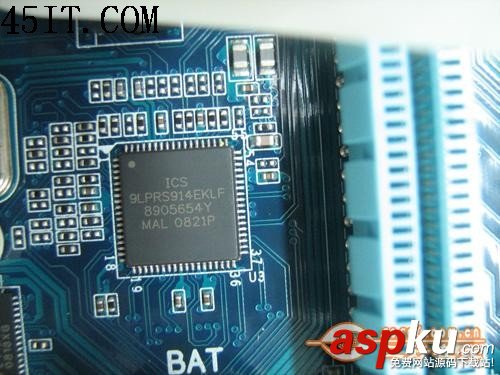

電容是板卡電路中最近本的元件，其好壞與否直接影響到用戶系統的穩定性，所以大家在選擇板卡的時候一定要注意上面元件的質量，特別是選擇一些低價位的板卡更是要注意電氣元件的用料，因為對于一些黑心廠商來說利潤主要出自那些元件當中。 　　與電容相比板卡中的其他元件、輔助芯片也十分重要，因為它們不但是板卡穩定的必要條件也是功能的基礎。在選購板卡的時候看看上面的芯片，就可以對板卡的特性有個基本的了解了。 ICS 9LPR時鐘發生器控制芯片 其他元件也要優秀 PHD55N03 MOSEFT管 　　最后要說的是，一款板卡的好壞除了與采用的電氣原件優良性有關以外還與其電路設計有關，完美的板卡設計是在提供穩定電信號的同時采用盡可能少的電路元件，這樣不但降低了成本而且還減少了板卡的發熱量增加了板卡的使用壽命。
