A10主板不通電維修

撰寫人： 羅志祥

一般地，我們對主板不能長時間供電，統稱為不通電。其實細化可分為不上電、瞬間上電、自動斷電幾大類。對于上述三種情況的區分，我們可利用PCI診斷卡、示波器等工具進行鑒別?，F在我僅以電源、主板、PCI診斷卡來進行對主板不通電類型的判別。

當主板插上電源、PCI診斷卡，觸發POWER開關，通過觀察PCI診斷卡信號燈的明暗現象，來判斷主板不通電的幾種類型。如果PCI診斷卡上的信號燈一直不亮，我暫且稱這種現象為不上電;如果PCI診斷卡上的信號燈閃了一下，就滅了，我暫且稱這種現象為瞬間上電;如果PCI診斷卡上的信號燈亮了一會后，再自動熄滅，我暫且稱這種現象為自動斷電。

一、 不上電的維修(A10主板)

1、 組成原理：

a：啟動電源的組成。

啟動電源5VSB由ATX電源直接供給;3VSB由場效應管Q1組成一個串聯調整來獲得。

b：電源邏輯。

我現在以逆求法的方框圖來描述

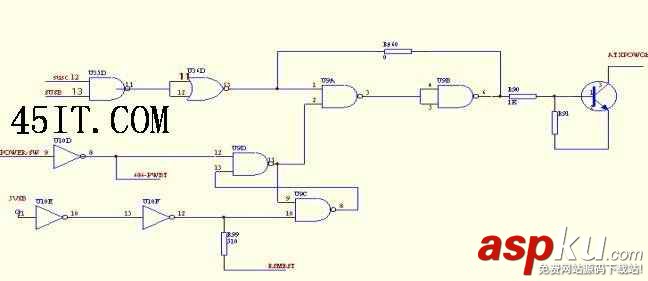

如圖為A10的上電原理圖：

C：鎖定原理

為了長時間保持通電，PW-ON信號必須恒低，可POWER開關送過來的是一個脈沖信號。這時就需要一個鎖定電路，只要接通電源，5VSB通過R98、C25的延時，再通過兩級整形放大，把一個稍微延時的恒高電平送到U9的10腳。U9的12腳接受了一個人工產生的、已經整形的負向脈沖，這個負向脈沖遠遲于U9的10腳高電平送達時間，當U9的12腳有負向脈沖時，U9的11腳便有正脈沖產生，這個正脈沖加到U9的9腳后。根據雙1得0的原理，U9的8腳便產生一個負的脈沖，只要U9的12腳的負脈沖寬度大于兩級與非門的延時，在U9的8腳產生的負脈沖在送到U9的13腳之時，只要12腳仍保持負電平，那么這個鎖定電路就成立了。

1、 維修：

首先檢查啟動電源5VSB，3VSB是否正常，再根據上電的邏輯分析各級門電路是否正常。

二、 瞬間上電。

瞬間上電，說明POWER開關送來的開機脈沖已經送到PW-ON點。馬上停電的原因是主板有短路現象，導致ATX電源過流保護。這時我們可以查正負5V，正負12V，3.3V是否對地有短路現象。

三、 自動斷電

自動斷電說明POWER開關送來的開機脈沖已送到PW-ON點。自動斷電說明主板并沒有短路現象，而是說明電源上電邏輯電路不能恒定的保持正常工作狀態，或是輸入狀態已經改變，應重點查鎖定電路、POWER開關電路。

一個不上電故障引發的思考

撰寫人：陳金鋒

一、 故障板型： A10M(1.3)

二、 故障現象： 不上電

細節描述：

此板當觸發POWER-SW(POWER跳針)不能上電，但用鑷子接觸一下POWER跳針之后，就馬上上電了。用示波器量POWER-SW端的電平發現其電平由3V高電平慢慢變為低電平，就像電容放電。

三、 故障分析

(1)、此故障可以看出邏輯電路沒有問題，引起此故障一般有如下幾種情況：

1、POWER-SW相連的下拉電阻損壞。

2、POWER-SW相連的PCB有漏電現象。

(2)、我們根據開機電路原理圖從POWER跳針查起。

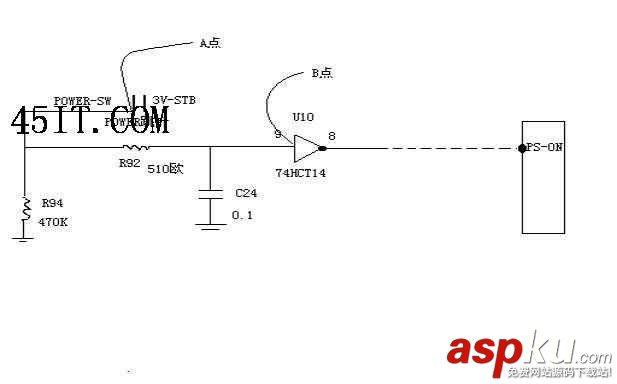

電路如下：

首先我們使用示波器A點，同時短接一下POWER跳針發現A點有跳變波形，但此波形有一個明顯的跳變延后現象即如圖：

正常波形 此板波形

我們再用示波器量B點同樣有跳變延后現象，把U10(74HCT14)第9腳挑開，再量B

點波形現象依舊。說明故障源是集中在A點與B點之間，經查線路發現R94電阻阻值變為無窮大，換之電阻故障消失。

(3)、為什么R94下拉電阻損壞會引起此現象。

經分析為：

當我們短接POWER跳針時，3V-STB給C24電容充電，之后C24又處于放電狀態，此時R94的作用為把C24電容的電荷放走。當R94損壞(開路)之后觸發POWER跳針時A點看到的脈沖就加寬了，如圖：

正常波形 此板波形

這種情況下致使U10(74HCT14)邏輯門不能打開，從而引起不上電。

一、 引發結論

我們在維修不上電故障時除了使用靜態測量方法，特別注意的是使用動態測量方法，這一方法對我們維修不上電、無復位等故障非常方便。注：(動態分析法：通過觸發開關，使之產生脈沖電平，同時用示波器檢測各點的工作狀態的一種方法)。
