此主板到手時的故障為全板無復位，查PWM芯片ISL6312的VRM_GD沒有輸出，自然南橋不能出復位信號，所以全板無復位，然后查VRM_GD的來源，因為只有在Vcore正常的情況下，VRM_GD才是高電位的，此板的Vcore電壓沒有，于是查Vcore發出的先決條件，量測VTT電壓，發現只有0.9V左右，而標準上這個電壓應為1.2V左右，如果低于這個電壓，PWM是不會工作的，自然也不會有Vcore和VRM_GD信號發出。

　　查轉換VTT電壓的MOS管，發現其D極只有0.9V。而正常的板，D極電壓由V_1P5_CORE這個電壓供給，于是沿這個線路查產生V_1P5_CORE電壓的MOS管Q84（50N03）首先看Q84的D極，有1.8V的電壓，這是正常的（這個管在轉換V_1P5_CORE電壓的時候，其D極的電壓是與內存電壓一路的）。量G極有3V多一些的控制電壓，而S極輸出卻只有0.9V。估計是這個MOS管本體不良，先換掉再說，更換上一個新的50N03之后，故障還是和原來一樣，拿來一塊好板對比，發現在好板上Q84的G極電壓應為4V多一點，看來是G極的電壓輸出不夠，以致Q84工作不正常，不能正確的輸出V_1P5_CORE電壓。

　　接著查G極的控制電壓，發現是由LM358這個雙運算放大器來提供的。與用來給Q84提供控制電壓的腳位有4、5、6、7、8腳，其中8腳為9VSB輸入，7腳是給Q84提供控制電壓的輸出腳，6腳為反饋腳與Q84的S極相連，用來監控輸出的電壓是否正常，5腳為VREF電壓腳。4腳為接地。逐一量測之后，發現5腳的VREF電壓不正常，只有0.9V，而正常的VREF電壓應為1.5V，即與Q84的S極輸出的電壓等同。

　　而后沿著LM358的第5腳查相應線路，發現這個腳的電壓是由MS-7G的第25腳輸出，線路上有一顆C37（1000pf）濾波，然后經一個R34（103）的電阻后，由C38（1uf）的電容濾波后，供給LM358的第五腳。而后量測相應的電壓，發現MS-7的25腳是可以正常輸出1.5V電壓的，但在經過R34這顆電阻后電壓就變為0.9V了，量測R34的電阻，為10K，與103的標稱一樣，看來電阻沒有開路。而這個線路上也沒有別的原因了，看來應該是C38這顆電容漏電，引起1.5V的電壓被拉低到0.9V。直接摘下C38，R34上的電壓恢復為1.5V，主板上的Vcore電壓也正常了，于是換上一個新的1uf電容。重新加電試機，此板修復。

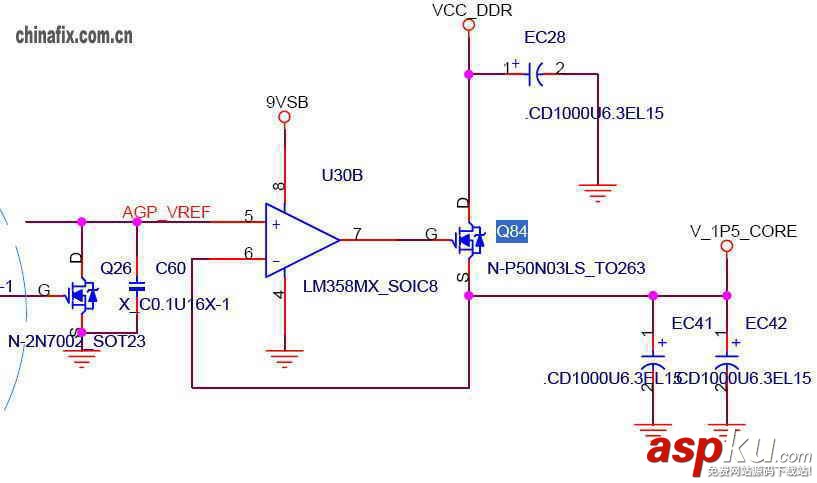

　　相關電路如下：
