技嘉945G自動重啟維修一例

2019-10-27 19:14:19

字體：大中小

來源：轉載

供稿：網友

昨天接到一塊技嘉945G主板，故障現象是之前不定時自動重啟或死機，后來惡化成不能點亮了！我接手時已經是二修！上手已經拆下了網卡芯片并且弄壞了PCB，可見得上手是怎么修機的！不查清原因就亂拆，可能是上某論壇發貼求助后看回復后才動手之類的！唉……唯有先處理好網卡部分！
換上網卡芯片再處理好斷線：

接下來就是檢查死機自動重啟原因，裝好簡單系統后開始檢查，觸發開機發現是不能點亮了，測試卡復位燈常亮！先按步驟檢查各路供電，發現北橋的供電有不穩定情況（0.7V-1.2V），正常時應該是1.25V的，先簡后繁原則換MOS管一試，結果是一樣情況！再次檢查MOS各極電壓，如下圖（紅色電壓為正常時的電壓，紫色為現在故障時的電壓），發現MOS的D極與G極電壓也不穩（D:0.9V-1.3V）（G:3V-5V）！配合原理圖分析原因：這個1.25V產生是利用上級1.5V 穩壓產生的，電壓在不正常時G極升高證明控制部分正常！因為S極電壓下降后反饋跟著下降，比較器（LM324：5.6.7pin）檢測到電壓下降后升高G極電壓來維持S極！所以最終判定問題不在這個1.25V穩壓電路上，而是上級1.5V穩壓電路的問題！
技嘉,自動重啟維修

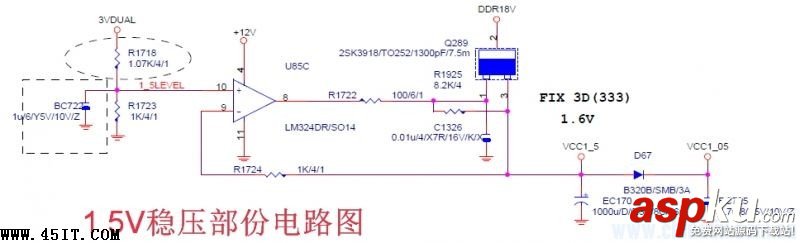

接著就檢查1.5V穩壓電路！還是先簡后繁更換MOS管，結果還是一樣！唯有再測量電壓，如下圖，D極是內存的供電1.8V保持正常，但S極（也就是上面說的 1.25V穩壓MOS的D極）存在不穩定情況，G極3.2V-5.1V跳變！原理分析：S極電壓隨著G極的降低而降低，證明問題出在比較器（LM324：8.9.10pin）電路上而不是MOS本身！因為正常原理的情況下如果S極電壓下降的話比較器應該升高G極電壓來維持S極的穩定！
技嘉,自動重啟維修

分析上面兩張電路圖，得知LM324的第10腳是1.5V穩壓電路的基準電壓輸入腳，利用一個上拉電阻（1.07K）和一個下拉電阻（1K）以及一個電容構成！9腳是反饋腳！先測量一下10腳的電壓，發現也存在不穩（1V-1.4V）！現在已經十分確定是這部份的問題！先更換LM324，無果！再分析電路，10腳基準電壓下降無法是3個元件的問題！1/LM324不良；2/上拉電阻阻值變大；3/電容漏電！
說明：下拉電阻是不可能有問題的，因為電阻損壞只會阻值變大或完全開路，如果下拉電阻有問題只會電壓升高！
就以上分析后拆下電容和上拉電阻測量，發現阻值已經增大到1.2K并且不穩定！
問題零件已經找到，整個檢查過程就是這樣結束！

這個維修例子告訴大家維修是需要一定的理論知識，不能單靠所謂的經驗！可笑的是上手不經檢查直殺網卡不知是何用意！
希望我的粗文敗筆大家能夠看明白！

最后因為沒有找到1.07K這樣的怪電阻所以用了1個1K和75歐電阻串聯代替！電容也順帶更換掉以免后患！
注：相關教程知識閱讀請移步到主板頻道。
