神州優雅Q120B D2 不進系統維修

2019-10-27 19:14:07

字體：大中小

來源：轉載

供稿：網友

    昨天客戶返修20臺神州優雅Q120B D2 ，因為是客戶返修機我們按照程序要對單維修。  我在看單時高興得差點暈了，盡然是一個故障現象，都是進系統黑屏。暗暗高興  ，心想今天可以下早班了。費話少說開工。

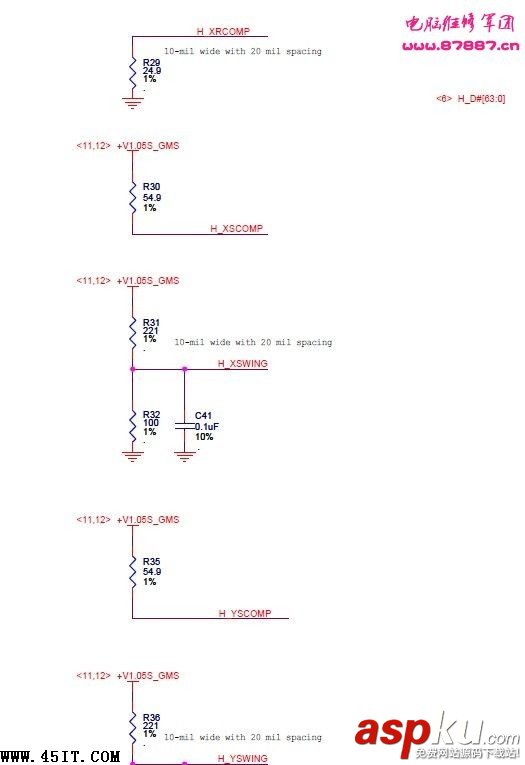

    目檢沒有發現什么異常，打了幾大供電的二極體沒有發現異常，上電在windows畫面時黑了。量了各組供電都正常沒有發現問題，會不會是系統沒有做好。重做的安裝版的xp系統未果，懷疑是北橋空焊。壓橋開機還是一樣，憑經驗感覺問題還在北橋，于是就量了北橋的外圍電壓和二極體未果，抱著試一試的想法換了一個新北橋，上電依然黑屏，我無語了。一看時間2個小時過去了。。。這個時候進入維修困境不修了。上洗手間。我邊走邊想，intel構架按常理黑屏一般都是北橋不良。北橋電壓不良?；蛘呤窍到y不良。難道這個板。。。。。。。從洗手間回來。我始終覺得問題還在北橋。因為我們有x光。我打算去照一下，結果沒有發現異常。哎。。再看看原理圖。呵呵發現

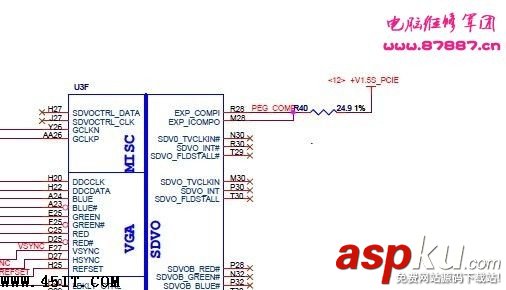

+V1.05S_GMS  +V1.5S_PCIE  H_XRCOMP  H_XSCOMP H_XSWING H_YSCOMP 神州優雅,系統維修
