收到一塊昂達RC410T，是ATI的芯片組775腳，上DDR2內存，下圖：

9 l9 ?" i0 N% X1 _1 T' c& D8 a
5 ^- ^7 P2 /" H7 b8 X
     先拿掉COMS電池，經測無明顯短路后上電，風扇能轉，診斷卡復位燈長亮。CPU電壓1.13V，復位0.653V，PG0V。觸摸各芯 片發現網卡芯片狂熱，拆下再上電，復位燈還是長亮，這回是網卡 旁邊的93C有點溫溫的，拆之，還是和原來一樣。  Q# _7 L" y4 Y. i& ^  D
! }- l6 b5 n2 R% L

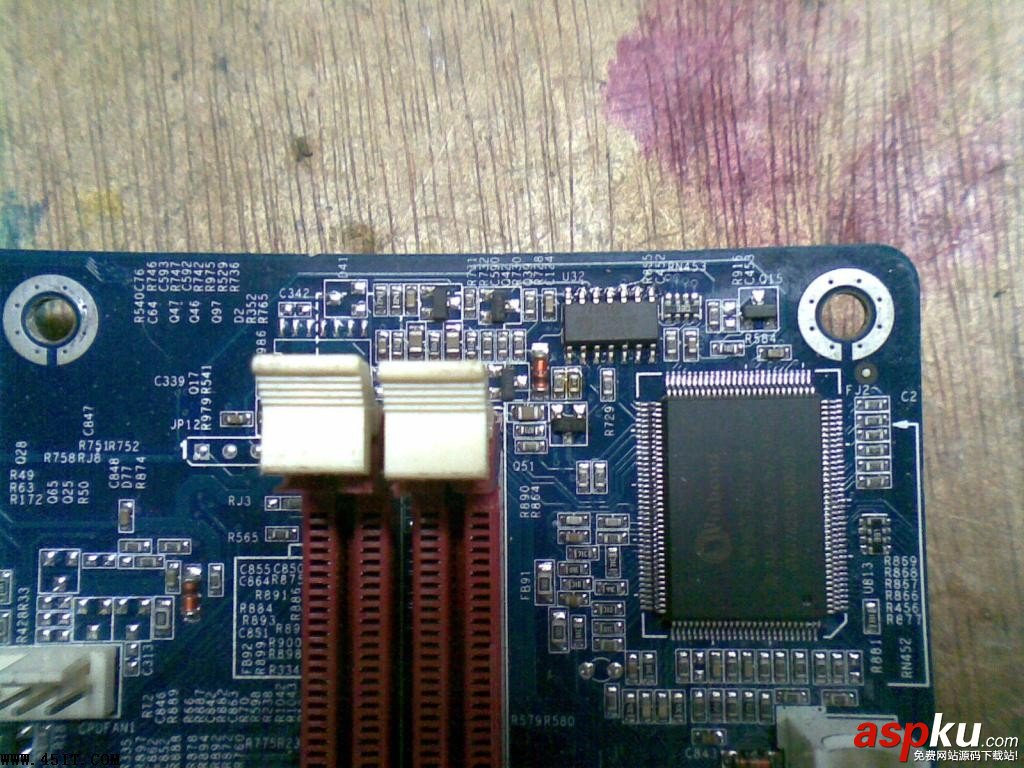

分析：PG不正常導致復位不正 常。從ATX的灰線跑線路，到I/O旁的一個小管子，通過兩個電阻連到74HC14D門電路，測小管子正常，換掉門電路復位正常，上U上電一直 跑到FF。

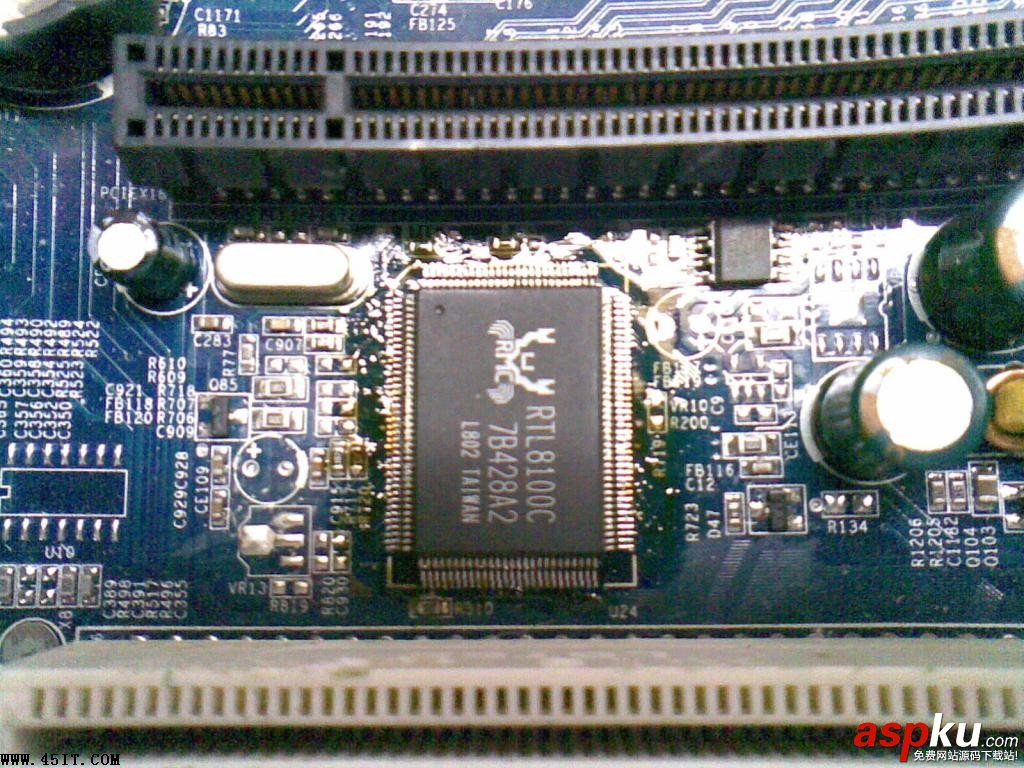

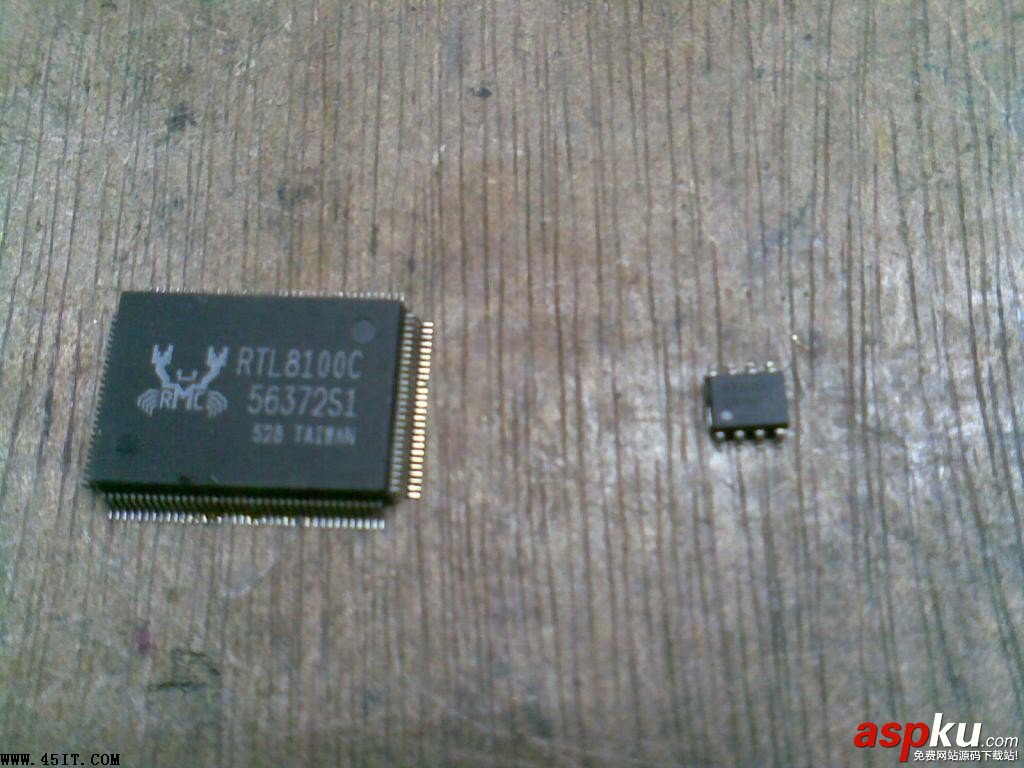

從廢板上拆個RTL8100C和93C換上，復位燈又長亮。摸芯片也不發熱，93C無非是存一些網卡的MAC之類的東西估計是通用的，無復位應該與它無 關，拆下RTL8100C上電又可以亮機了，再搞一個上去，這回可以走碼了，跑到45就停了喇叭狂叫，無意中看到COMS電池還靜靜地躺在棹子上，于是把 它裝上去，再上電OK，此板修復。- b3 c* /9 G% Z. j5 c
